Cara Menguji Katup Periksa

Katup periksa, juga disebut katup satu arah, membantu memastikan fluida mengalir hanya dalam satu arah. Banyak sistem yang menggunakannya, termasuk pipa air, sistem pemanas dan pendingin, dan pabrik yang menangani minyak, gas, atau bahan kimia. Tugas utamanya adalah mencegah arus balik, yang dapat menyebabkan polusi, kegagalan sistem, atau bahkan bahaya keselamatan. Namun seperti komponen mekanis lainnya, katup periksa dapat mengalami keausan, korosi, dan kegagalan fungsi.

Anda harus sering menguji katup periksa agar sistem tetap bekerja dengan baik. Panduan ini menunjukkan cara menguji katup periksa. Ini mencakup langkah-langkah mudah, alat yang Anda perlukan, aturan penting yang harus diikuti, dan tip untuk memperbaiki masalah umum.

Sebagai pembuat katup, kami ingin membantu Anda mempelajari cara yang benar untuk menguji katup. Kami membuat dan menguji katup yang berfungsi dengan baik, bahkan ketika keadaan menjadi sulit.

Mengapa Menguji Katup Periksa Itu Penting

Pengujian katup periksa secara teratur sangat penting untuk:

• • Memastikan penyegelan yang rapat dan mencegah arus balik

• •  Melindungi pompa, kompresor, dan saluran pipa dari lonjakan tekanan

• •  Mematuhi peraturan keselamatan dan industri (misalnya, API 598, MSS-SP-61)

• •  Mengurangi biaya pemeliharaan dengan mengidentifikasi masalah sejak dini

• •  Memperpanjang umur operasional katup dan peralatan yang terhubung

Jika katup periksa rusak di tempat seperti pabrik air atau minyak, hal ini dapat menyebabkan masalah serius dan memerlukan biaya yang besar.

1. Pengertian Jenis-Jenis Pengujian Check Valve

A. Uji Cangkang Hidrostatis (Kekuatan Tubuh).

Tujuan : Memeriksa apakah badan katup tetap kuat dan tidak bocor karena tekanan.

Prosedur :

• •  Tutup port outlet.

• •  Masukkan air dengan tekanan 1,5 kali tekanan terukur.

• •  Tahan selama 60–120 detik.

• •  Periksa kebocoran atau penurunan tekanan.

Standar yang Berlaku : API 598, EN 12266, MSS-SP-61.

Kegagalan Khas :

• •  Bodinya retak

• •  Kegagalan pengelasan segel

B. Uji Kebocoran Kursi

Tujuan : Mengukur kinerja penyegelan dudukan katup untuk mencegah aliran balik.

Prosedur :

• •  Berikan tekanan dari sisi hilir.

• •  Periksa kebocoran balik pada port upstream.

• •  Gunakan air atau udara tergantung pada protokol pengujian.

Catatan : Untuk katup tipe ayun, perhatian khusus diberikan pada pergerakan cakram dan penyegelan menyeluruh.

C. Uji Kekencangan Udara atau Pneumatik

Tujuan : Mendeteksi kebocoran kecil yang tidak terlihat selama pengujian hidrostatis.

Prosedur :

• •  Gunakan udara bertekanan atau nitrogen.

• •  Tekanan biasanya diatur pada 80–100 psi.

• •  Gunakan larutan sabun atau uji gelembung untuk mendeteksi kebocoran.

D. Uji Pencegahan Arus Balik (untuk Katup Periksa Ganda)

Berdasarkan protokol kota :

• •  Pasang alat pengukur tes.

• •  Tutup keran uji secara berurutan.

• •  Pantau penurunan tekanan untuk mengidentifikasi apakah modul pemeriksaan internal masih berfungsi.

E. Uji Tekanan Retak (untuk Katup Hidraulik)

Tujuan : Menentukan tekanan saat katup mulai terbuka.

Prosedur :

• •  Tingkatkan tekanan cairan secara perlahan.

• •  Catat titik tekanan saat aliran baru saja dimulai.

• •  Bandingkan dengan spesifikasi desain.

2. Langkah-demi-Langkah: Cara Menguji Katup Periksa di Tempat

Baik Anda menguji katup di sistem air atau pabrik industri, ikuti prosedur terstruktur ini:

Alat yang Dibutuhkan:

• •  Sumber tekanan (pompa tangan, kompresor udara, atau pompa hidrostatis)

• •  Pengukur tekanan

• •  Uji konektor atau adaptor

• •  Katup isolasi

• •  Larutan sabun (untuk uji udara)

• •  Bersihkan cairan uji (udara, air, atau oli hidrolik)

Langkah 1: Inspeksi Pra-Tes

• •  Pastikan katup diisolasi dan dikurangi tekanannya.

• •  Lepas katup (bila perlu) dan bersihkan portnya.

• •  Periksa apakah ada kerusakan, korosi, atau kotoran yang terlihat.

Langkah 2: Uji Tekanan Shell (Badan).

• •  Hubungkan katup ke tempat pengujian atau sistem perpipaan.

• •  Berikan tekanan hidrostatis pada tekanan terukur 1,5×.

• •  Pantau adanya kebocoran badan atau penurunan tekanan.

• •  Catat waktu dan tekanan.

Langkah 3: Uji Kebocoran Kursi

• •  Memberikan tekanan dari hilir.

• •  Pastikan Anda memantau port upstream.

• •  Jika Anda melihat atau mengukur kebocoran, berarti jok tidak berfungsi dengan baik.

• •  Untuk aplikasi kritis, gunakan detektor kebocoran yang telah dikalibrasi.

Langkah 4: Uji Fungsional (Arah Aliran).

• •  Berikan tekanan dari arah aliran normal.

• •  Pastikan cairan mengalir dengan lancar.

• •  Tekanan balik untuk memastikan bahwa katup menghalangi aliran balik.

Langkah 5: Pemeriksaan Tekanan Retak (Sistem Hidraulik atau Tekanan Rendah)

• •  Naikkan tekanan masuk secara perlahan.

• •  Amati dan catat tekanan saat aliran mulai.

• •  Bandingkan dengan spesifikasi desain untuk memastikan fungsi pegas atau cakram.

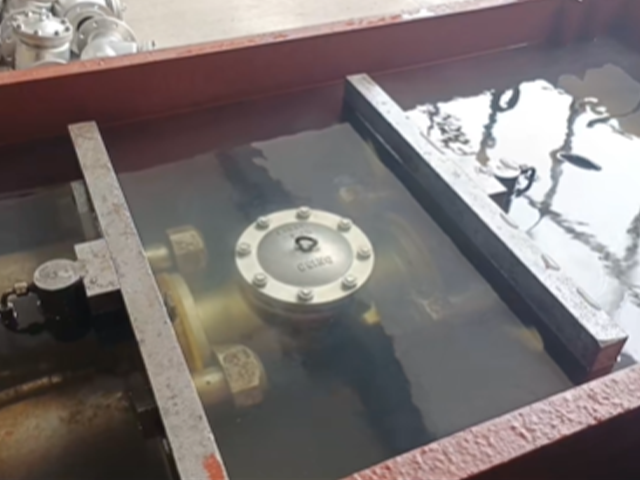

Langkah 6: Uji Gelembung Udara (Opsional untuk Katup Kecil)

• •  Rendam katup di dalam air.

• •  Perkenalkan udara bertekanan pada 80 psi.

• •  Amati adanya gelembung udara yang menandakan adanya kebocoran.

Langkah 7: Dokumentasi

• •  Catat tekanan pengujian, durasi, laju kebocoran (jika ada), dan metode pengujian.

• •  Beri label katup dengan hasil pengujian (LULUS/GAGAL).

3. Tip Pengujian untuk Berbagai Jenis Katup

Katup Periksa Ayun:

• •  Pastikan pergerakan disk bebas.

• •  Katup harus menutup secara gravitasi atau pegas.

• •  Biasa terjadi pada sistem air dan air limbah.

Katup Periksa Bola:

• •  Bola harus duduk dengan benar.

• •  Puing sering menyebabkan kerusakan pada tempat duduk.

• •  Gunakan wadah transparan selama pengujian untuk inspeksi visual.

Katup Periksa Piston:

• •  Digunakan pada aplikasi bertekanan tinggi.

• •  Tekanan retak dan kekencangan dudukan sangat penting.

Angkat Katup Periksa:

• •  Pemasangan vertikal lebih disukai.

• •  Tekanan harus mengangkat piringan lurus ke atas.

Katup Periksa Pelat Ganda:

• •  Memerlukan penyelarasan pegas yang tepat.

• •  Sering diuji untuk ketahanan penutup dan pegas yang ketat.

4. Tip Kegagalan & Pemecahan Masalah Umum

Masalah: Kebocoran Terus Menerus pada Uji Kursi

• •  Penyebab: Kursi aus, serpihan, cakram tidak sejajar

• •  Solusi: Bersihkan bagian dalam, lap kembali atau ganti jok

Masalah: Katup Tidak Terbuka pada Tekanan yang Diharapkan

• •  Penyebab : Tekanan retak yang tinggi akibat keausan pegas

• •  Solusi: Ganti pegas atau sesuaikan

Masalah: Arus Balik Bahkan pada Kondisi Normal

• •  Penyebab : Disk retak, body bengkok, pemasangan salah

• •  Solusi: Ganti katup, pastikan arah aliran benar

Masalah: Berceloteh atau Getaran

• •  Penyebab: Katup terlalu besar, laju aliran rendah

• •  Solusi: Ubah ukuran katup atau tambahkan peredam aliran

Masalah: Palu Air Selama Pengujian

• •  Penyebab: Penutupan mendadak

• •  Solusi: Gunakan katup periksa yang menutup secara perlahan

5. Frekuensi Pengujian

Aplikasi	Interval yang Direkomendasikan
Sistem Air Domestik/Komersial	Setiap 6–12 bulan
Sistem Proteksi Kebakaran	Setahun sekali
Pabrik Industri/Kimia	Triwulanan
Infrastruktur Kota	Dua kali setahun
Sistem Hidraulik Siklus Tinggi	Setiap tahun atau per siklus

6. Standar Industri untuk Pengujian Katup Periksa

Mengikuti aturan membuat segala sesuatunya dapat diandalkan dan membangun kepercayaan dengan pelanggan. Standar umum meliputi:

• •  API 598 – Persyaratan inspeksi dan pengujian katup

• •  ASME B16.34 – Peringkat tekanan-suhu katup

• •  EN 12266 – Standar Eropa untuk pengujian kebocoran dan kekuatan katup

• •  MSS-SP-61 – Pengujian tekanan untuk katup logam

Memahami hal ini memastikan kondisi pengujian yang benar, terutama selama FAT (Factory Acceptance Testing) atau SAT (Site Acceptance Testing).

7. Mengapa Memilih Produsen yang Memahami Pengujian

Membeli katup bukan hanya soal memilih model. Anda memilih produk yang kami uji, sertifikasi, dan dukungan teknis secara ketat. Di COVNA , kami:

• •  Melakukan pengujian pabrik 100% pada semua katup periksa

• •  Memberikan sertifikat kepatuhan dan laporan pengujian

• •  Menawarkan solusi yang disesuaikan untuk memenuhi tekanan retak atau laju aliran yang tepat

• •  Katup suplai yang memenuhi sertifikasi API, ASME, dan ISO

Valve kami banyak digunakan pada industri antara lain :

• •  Air dan air limbah

• •  Minyak dan gas

• •  Pembangkit listrik

• •  Makanan dan minuman

• •  Layanan kesehatan dan bioteknologi

Pemikiran Terakhir: Uji Benar, Pilih Cerdas

Katup periksa yang diuji dengan benar dapat menentukan perbedaan antara pengoperasian yang lancar dan kegagalan yang parah. Jika Anda mengikuti langkah-langkah dalam panduan ini, sistem Anda akan tetap aman dan berjalan lancar.

Ingat:

• •  Uji secara teratur

• •  Gunakan prosedur yang benar

• •  Pilih katup yang memenuhi kebutuhan Anda

Mencari katup periksa yang andal, teruji, dan bersertifikat? Hubungi kami hari ini untuk konsultasi ahli, solusi khusus, atau penawaran gratis.

Biarkan kinerja, bukan asumsi, yang menentukan keputusan Anda.
