Cara Menguji Injap Semak

Periksa injap, juga dikenali sebagai injap tak balik, membantu memastikan bendalir mengalir dalam satu arah sahaja. Banyak sistem menggunakannya, termasuk paip air, sistem pemanasan dan penyejukan serta kilang yang mengendalikan minyak, gas atau bahan kimia. Tugas utama mereka adalah untuk mencegah aliran balik, yang boleh menyebabkan pencemaran, kegagalan sistem, atau bahkan bahaya keselamatan. Tetapi seperti mana-mana komponen mekanikal, injap sehala tertakluk kepada haus, kakisan, dan kegagalan fungsi.

Anda harus kerap menguji injap sehala untuk memastikan sistem berfungsi dengan baik. Panduan ini menunjukkan kepada anda cara menguji injap sehala. Ia termasuk langkah mudah, alatan yang anda perlukan, peraturan penting untuk diikuti dan petua untuk menyelesaikan masalah biasa.

Sebagai pembuat injap, kami ingin membantu anda mempelajari cara yang betul untuk menguji injap. Kami membuat dan menguji injap yang berfungsi dengan baik, walaupun keadaan menjadi sukar.

Mengapa Menguji Injap Periksa Penting

Ujian injap sehala yang kerap adalah penting untuk:

• • Memastikan pengedap yang ketat dan menghalang aliran balik

• •  Melindungi pam, pemampat dan saluran paip daripada lonjakan tekanan

• •  Mematuhi peraturan keselamatan dan industri (cth, API 598, MSS-SP-61)

• •  Mengurangkan kos penyelenggaraan dengan mengenal pasti isu awal

• •  Memanjangkan jangka hayat operasi injap dan peralatan yang disambungkan

Jika injap sehala pecah di tempat seperti loji air atau minyak, ia boleh menyebabkan masalah serius dan menelan belanja yang tinggi.

1. Memahami Jenis Ujian Injap Semak

A. Ujian Cangkang Hidrostatik (Kekuatan Badan).

Tujuan : Periksa sama ada badan injap kekal kuat dan tidak bocor di bawah tekanan.

Prosedur :

• •  Tutup port alur keluar.

• •  Masukkan air pada 1.5 kali tekanan terkadar.

• •  Tahan selama 60–120 saat.

• •  Periksa kebocoran atau penurunan tekanan.

Piawaian Berkenaan : API 598, EN 12266, MSS-SP-61.

Kegagalan biasa :

• •  Retak tuangan badan

• •  Kegagalan kimpalan pengedap

B. Ujian Kebocoran Tempat Duduk

Tujuan : Mengukur prestasi pengedap tempat duduk injap untuk mengelakkan aliran balik.

Prosedur :

• •  Berikan tekanan dari bahagian hilir.

• •  Periksa kebocoran terbalik di pelabuhan hulu.

• •  Gunakan air atau udara bergantung pada protokol ujian.

Nota : Untuk injap jenis ayunan, perhatian khusus diberikan kepada pergerakan cakera dan pengedap lengkap.

C. Ujian Keketatan Udara atau Pneumatik

Tujuan : Mengesan kebocoran kecil yang tidak kelihatan semasa ujian hidrostatik.

Prosedur :

• •  Gunakan udara termampat atau nitrogen.

• •  Tekanan biasanya ditetapkan pada 80–100 psi.

• •  Gunakan larutan sabun atau ujian gelembung untuk mengesan kebocoran.

D. Ujian Pencegahan Aliran Balik (untuk Injap Semak Berganda)

Berdasarkan protokol perbandaran:

• •  Pasang tolok ujian.

• •  Tutup ayam uji mengikut urutan.

• •  Pantau penurunan tekanan untuk mengenal pasti sama ada modul pemeriksaan dalaman tertahan.

E. Ujian Tekanan Keretakan (untuk Injap Hidraulik)

Tujuan : Menentukan tekanan di mana injap mula terbuka.

Prosedur :

• •  Perlahan-lahan meningkatkan tekanan bendalir.

• •  Catatkan titik tekanan apabila aliran baru bermula.

• •  Bandingkan dengan spesifikasi reka bentuk.

2. Langkah demi Langkah: Cara Menguji Injap Semak Di Tapak

Sama ada anda sedang menguji injap dalam sistem air atau kilang perindustrian, ikut prosedur berstruktur ini:

Alat yang Diperlukan:

• •  Sumber tekanan (pam tangan, pemampat udara atau pam hidrostatik)

• •  Tolok tekanan

• •  Uji palam atau penyesuai

• •  Injap pengasingan

• •  Larutan sabun (untuk ujian udara)

• •  Bersihkan cecair ujian (udara, air atau minyak hidraulik)

Langkah 1: Pemeriksaan Pra-Ujian

• •  Pastikan injap diasingkan dan tidak bertekanan.

• •  Tanggalkan injap (jika perlu) dan bersihkan port.

• •  Periksa kerosakan yang boleh dilihat, kakisan atau kotoran.

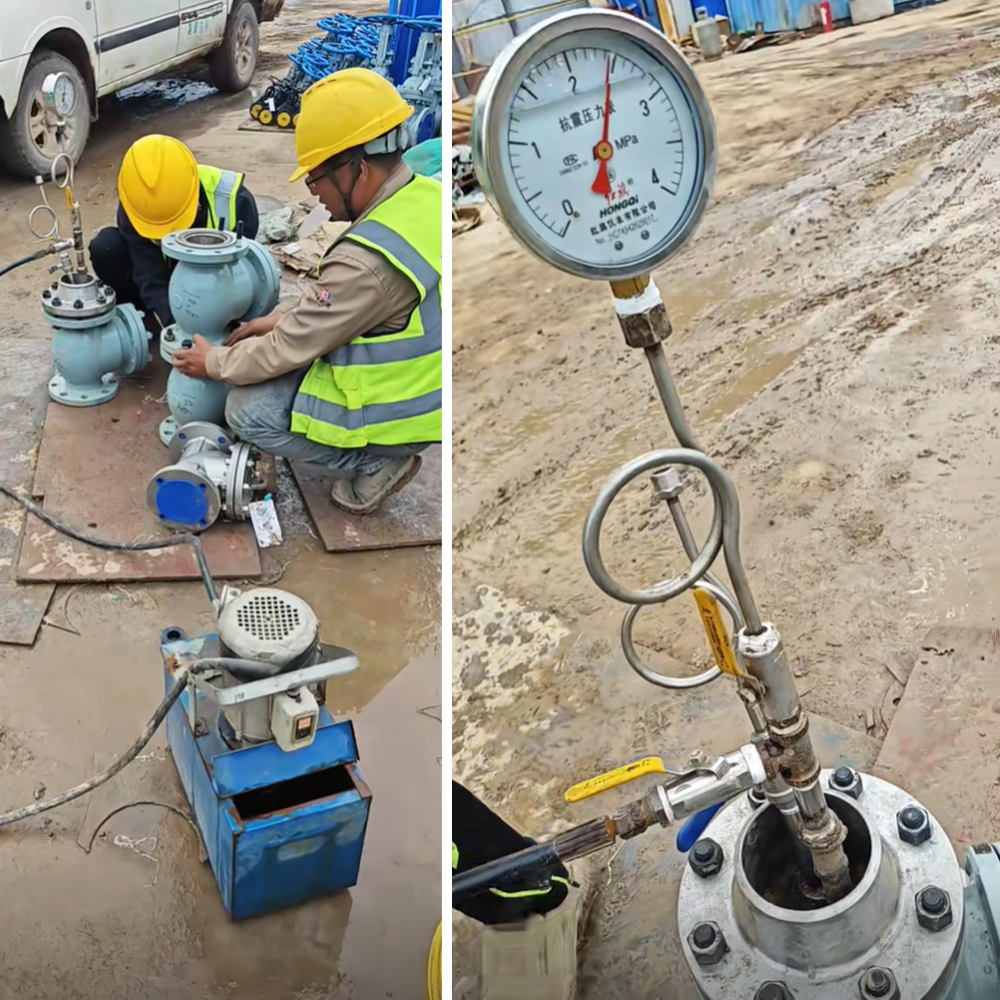

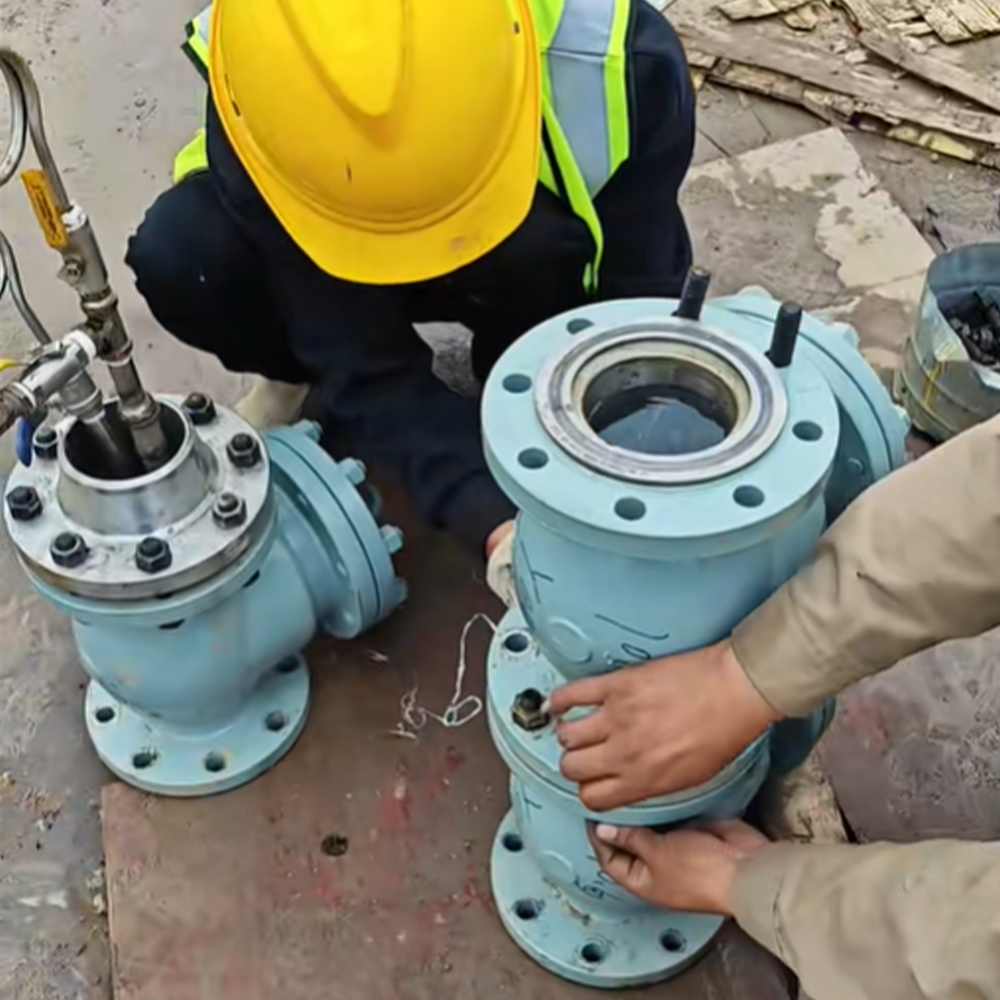

Langkah 2: Ujian Tekanan Cangkang (Badan).

• •  Sambungkan injap ke bangku ujian atau sistem paip.

• •  Guna tekanan hidrostatik pada tekanan berkadar 1.5×.

• •  Pantau kebocoran badan atau penurunan tekanan.

• •  Catatkan masa dan tekanan.

Langkah 3: Ujian Kebocoran Tempat Duduk

• •  Memperkenalkan tekanan dari hilir.

• •  Pastikan anda memantau pelabuhan hulu.

• •  Jika anda melihat atau mengukur sebarang kebocoran, ini bermakna tempat duduk tidak berfungsi dengan baik.

• •  Untuk aplikasi kritikal, gunakan pengesan kebocoran yang ditentukur.

Langkah 4: Ujian Fungsian (Arah Aliran).

• •  Berikan tekanan dari arah aliran biasa.

• •  Pastikan bendalir mengalir dengan lancar.

• •  Tekanan terbalik untuk mengesahkan bahawa injap menghalang aliran balik.

Langkah 5: Pemeriksaan Tekanan Retak (Sistem Hidraulik atau Tekanan Rendah)

• •  Naikkan tekanan masuk secara perlahan.

• •  Perhatikan dan rekod tekanan apabila aliran bermula.

• •  Bandingkan dengan spesifikasi reka bentuk untuk mengesahkan fungsi spring atau cakera.

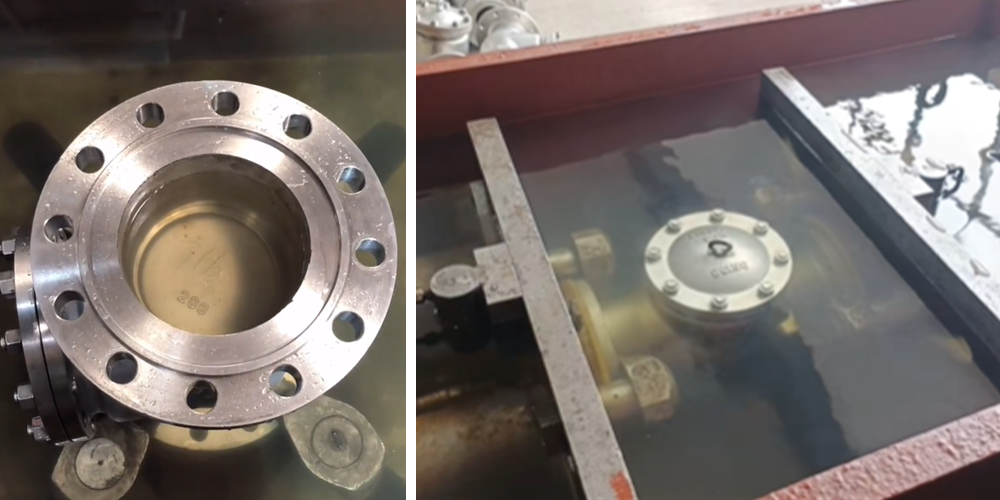

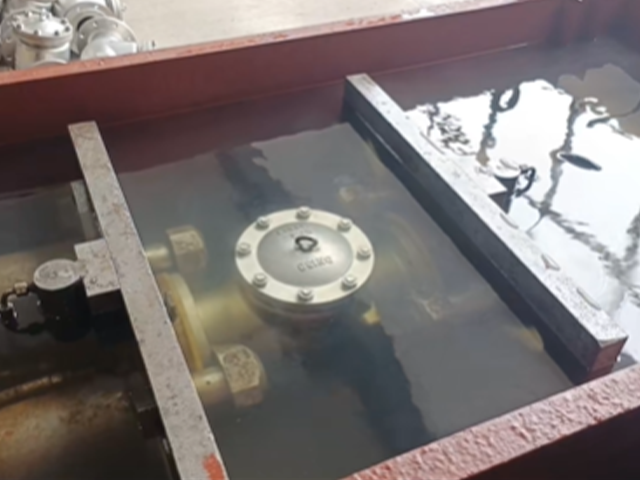

Langkah 6: Ujian Buih Udara (Pilihan untuk Injap Kecil)

• •  Tenggelamkan injap dalam air.

• •  Perkenalkan udara termampat pada 80 psi.

• •  Perhatikan gelembung udara yang menunjukkan kebocoran.

Langkah 7: Dokumentasi

• •  Rekod tekanan ujian, tempoh, kadar kebocoran (jika ada), dan kaedah ujian.

• •  Label injap dengan keputusan ujian (LULUS/GAGAL).

3. Petua Pengujian untuk Jenis Injap Berbeza

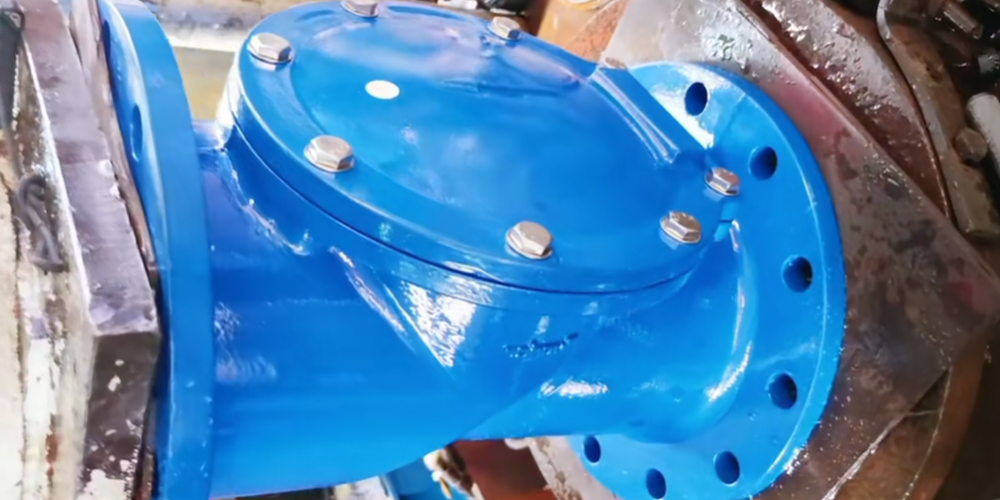

Injap Semak Ayunan:

• •  Pastikan pergerakan cakera bebas.

• •  Injap mesti ditutup dengan graviti atau spring.

• •  Biasa dalam sistem air dan air sisa.

Injap Semak Bola:

• •  Bola mesti duduk dengan betul.

• •  Serpihan sering menyebabkan kerosakan tempat duduk.

• •  Gunakan perumah lutsinar semasa ujian untuk pemeriksaan visual.

Injap Semak Omboh:

• •  Digunakan dalam aplikasi tekanan tinggi.

• •  Tekanan retak dan kekejangan tempat duduk adalah kritikal.

Angkat Injap Semak:

• •  Pemasangan menegak diutamakan.

• •  Tekanan harus mengangkat cakera lurus ke atas.

Injap Semak Dwi Plat:

• •  Memerlukan penjajaran spring yang tepat.

• •  Selalunya diuji untuk penutupan yang ketat dan daya tahan spring.

4. Kegagalan & Petua Penyelesaian Masalah Biasa

Isu: Kebocoran Berterusan dalam Ujian Tempat Duduk

• •  Punca: Tempat duduk usang, serpihan, cakera tidak sejajar

• •  Penyelesaian: Bersihkan bahagian dalam, pusingkan semula atau ganti tempat duduk

Isu: Injap Tidak Terbuka pada Tekanan Jangkaan

• •  Punca: Tekanan keretakan tinggi yang disebabkan oleh haus spring

• •  Penyelesaian: Gantikan spring atau laraskan

Isu: Aliran Balik Walaupun Dalam Keadaan Biasa

• •  Punca: Cakera retak, badan meleding, pemasangan yang salah

• •  Penyelesaian: Gantikan injap, pastikan arah aliran yang betul

Isu: Berbual atau Getaran

• •  Punca: Injap bersaiz besar, kadar aliran rendah

• •  Penyelesaian: Ubah saiz injap atau tambahkan peredam aliran

Isu: Tukul Air Semasa Ujian

• •  Punca: Penutupan secara tiba-tiba

• •  Penyelesaian: Gunakan injap sehala tutup perlahan

5. Kekerapan

Aplikasi Ujian	Selang Disyorkan
Sistem Air Domestik/Komersial	Setiap 6–12 bulan
Sistem Perlindungan Kebakaran	Setahun sekali
Loji Perindustrian/Kimia	Suku tahunan
Infrastruktur Perbandaran	Dwitahunan
Sistem Hidraulik Kitaran Tinggi	Setiap tahun atau setiap kitaran

6. Piawaian Industri untuk Ujian Injap Semak

Mematuhi peraturan menjadikan perkara boleh dipercayai dan membina kepercayaan dengan pelanggan. Piawaian biasa termasuk:

• •  API 598 – Pemeriksaan injap dan keperluan ujian

• •  ASME B16.34 – Penarafan suhu tekanan injap

• •  EN 12266 – Standard Eropah untuk kebocoran injap dan ujian kekuatan

• •  MSS-SP-61 – Ujian tekanan untuk injap logam

Memahami perkara ini memastikan keadaan ujian yang betul, terutamanya semasa FAT (Ujian Penerimaan Kilang) atau SAT (Ujian Penerimaan Tapak).

7. Mengapa Pilih Pengilang Yang Memahami Pengujian

Membeli injap bukan sekadar memilih model. Anda memilih produk yang kami uji, sahkan dan kembalikan dengan teliti dengan sokongan teknikal. Di COVNA , kami:

• •  Menjalankan 100% ujian kilang pada semua injap sehala

• •  Menyediakan sijil pematuhan dan laporan ujian

• •  Tawarkan penyelesaian yang disesuaikan untuk memenuhi tekanan keretakan atau kadar aliran yang tepat

• •  Injap bekalan yang memenuhi pensijilan API, ASME dan ISO

Injap kami digunakan secara meluas dalam industri termasuk:

• •  Air dan air sisa

• •  Minyak dan gas

• •  Penjanaan kuasa

• •  Makanan dan minuman

• •  Penjagaan kesihatan dan bioteknologi

Fikiran Akhir: Uji Betul, Pilih Pintar

Injap sehala yang diuji dengan betul boleh bermakna perbezaan antara operasi lancar dan kegagalan bencana. Jika anda mengikuti langkah dalam panduan ini, anda akan memastikan sistem anda selamat dan berjalan lancar.

Ingat:

• •  Uji secara berkala

• •  Gunakan prosedur yang betul

• •  Pilih injap yang memenuhi keperluan tepat anda

Mencari injap sehala yang boleh dipercayai, diuji dan diperakui? Hubungi kami hari ini untuk perundingan pakar, penyelesaian tersuai atau sebut harga percuma.

Biarkan prestasi, bukan andaian, memacu keputusan anda.
