In komplexen Drucksystemen sind nur wenige Komponenten so kritisch – oder so übersehen – wie das Sicherheitsventil. Auf den ersten Blick sieht es nur aus wie ein kleines Metallstück – ehrlich gesagt nichts Besonderes in der Größe einer Faust. Aber es erfüllt eine wichtige Aufgabe: Es stoppt zu viel Druck, der Unfälle, Explosionen, Schäden oder Verletzungen von Menschen verursachen kann.
Dieser Leitfaden zeigt Ihnen, was Sicherheitsventile sind, wie sie funktionieren, wo sie eingesetzt werden und warum die Wahl des richtigen Ventils wichtig ist. Egal, ob Sie als Ingenieur dafür sorgen, dass die Dinge den Sicherheitsvorschriften entsprechen, oder jemand, dem Sie vertrauen können, wenn Sie Teile kaufen, dieser Leitfaden ist genau das Richtige für Sie.
Ein Sicherheitsventil ist ein Gerät, das sich von selbst öffnet, wenn der Druck zu hoch wird, und einen Teil des Drucks ablässt, um die Sicherheit zu gewährleisten. Es schützt Behälter, Rohrleitungen, Kessel und unter Druck stehende Geräte vor möglichen Brüchen oder Ausfällen durch Überdruck.
Hauptmerkmale:
• Automatisch : Öffnet ohne externe Steuerung.
• Druckempfindlich : Aktiviert durch internen Druckaufbau.
• Zurücksetzen : Es schließt wieder, sobald der Druck wieder normal ist.
• Ausfallsicher : Entwickelt, um auch in Notsituationen zu funktionieren.
Gesetze schreiben vor, dass Branchen wie Kraftwerke, Chemie, Öl und Gas, Lebensmittel, Schiffe, Heizung und Medizin Sicherheitsventile verwenden müssen.
Das Konzept der Druckentlastung geht auf das frühe 18. Jahrhundert zurück , als die Dampfkraft aufkam. Die Dampfmaschinen von James Watt gehörten zu den ersten, die einfache Sicherheitsventile verwendeten. Diese Ventile trugen dazu bei, Kesselexplosionen zu verhindern, die durch zu viel Dampf oder menschliches Versagen verursacht wurden.
Mit der Weiterentwicklung industrieller Anwendungen entwickelte sich auch die Sicherheitsventiltechnologie. Heutige Sicherheitsventile müssen strengen internationalen Regeln wie ASME, EN ISO 4126 und API 526/527 entsprechen. Diese Regeln tragen dazu bei, dass die Ventile auch in Gefahrensituationen einwandfrei funktionieren.
Die Wirkungsweise eines Sicherheitsventils basiert auf einem mechanischen Gleichgewicht . So federbelastetes Sicherheitsventil : funktioniert ein typisches
• Der Ventilteller wird durch eine kalibrierte Feder gegen den Sitz gedrückt.
• Die Kraft der Feder ist größer als der Systemdruck.
• Es findet kein Durchfluss statt; Das System arbeitet sicher.
• Systemdruck übersteigt den Sollwert.
• Die nach oben gerichtete Kraft auf die Scheibe übersteigt die Federkraft.
• Das Ventil „springt“ auf und gibt schnell überschüssige Flüssigkeit oder Gas ab.
• Die austretende Flüssigkeit reduziert den Systemdruck.
• Einige Konstruktionen ermöglichen eine „Abschlämmung“, bei der das Ventil für eine kurze Zeit geöffnet bleibt, um eine vollständige Druckentlastung zu gewährleisten.
• Sobald der Druck unter einen sicheren Grenzwert (Rückstelldruck) fällt, drückt die Feder die Scheibe zurück in ihre Position.
• Das Ventil schließt und der Normalbetrieb wird wieder aufgenommen.
Sicherheitsventile sind keine Einheitslösung. Ingenieure wählen jeden Sicherheitsventiltyp basierend auf der Anwendung, der Umgebung und der Art des auftretenden Drucks aus.
• Funktioniert über einen mechanischen Federmechanismus.
• Das Ventil öffnet schnell und vollständig, wenn der Druck den eingestellten Grenzwert erreicht.
• Zu den üblichen Anwendungen gehören Dampfkessel, Druckluftsysteme und Gassysteme.
• Verwendet ein Pilotventil, um den Druck zu erfassen und das Hauptventil zu aktivieren.
• Ingenieure entwickeln diese Ventile für extrem hohe Drücke.
• Branchen wie Öl und Gas, Offshore-Bohrungen und Luft- und Raumfahrt nutzen sie häufig.
• Faltenbälge wirken dem Gegendruck entgegen.
• Minimiert Sitzleckagen und erhöht die Genauigkeit.
• Ideal für komplexe Rohrleitungsanordnungen und schwankenden Hinterdruck.
• Manuell über einen externen Hebel prüfbar.
• Wird typischerweise in älteren Dampfsystemen verwendet.
• Kleineres Ventil zum Schutz von Systemen vor thermischer Ausdehnung (z. B. in Rohrleitungen eingeschlossene Flüssigkeit).
• Nicht für großvolumige Austragung geeignet.
• Modifizierte Sitzgeometrie für den Umgang mit inkompressiblen Flüssigkeiten.
• Langsameres und stabileres Öffnen.
Eine häufige Verwechslung in der Branche besteht zwischen Sicherheitsventilen und Überdruckventilen . Obwohl beide dem Zweck des Überdruckschutzes dienen, unterscheiden sich ihre Mechanismen und Anwendungen.
| Funktion | Sicherheitsventil | Überdruckventil |
|---|---|---|
| Medium | Gas / Dampf | Flüssig |
| Betrieb | Sofortiges „Pop“ | Allmähliche Öffnung |
| Druck einstellen | Fest und präzise | Kann je nach Systemdynamik variieren |
| Anwendung | Kessel, Druckgas | Pumpen, Hydrauliksysteme |
| Aktionstyp | Schnellverschluss | Proportionale Steuerung |
Profi-Tipp : Wenn Ihr System Dampf oder Luft unter Druck verarbeitet, ist ein Sicherheitsventil die richtige Wahl. Für den Pumpenschutz und Flüssigkeitsströmungssysteme sind Überdruckventile möglicherweise besser geeignet.
Sicherheitsventile sind in den meisten druckbezogenen Systemen gesetzlich oder gesetzlich vorgeschrieben. Hier sind die wichtigsten Branchen und Anwendungsfälle:
• Dampfkessel in thermischen Anlagen müssen mit mehreren Sicherheitsventilen ausgestattet sein.
• Sicherheitsventile schützen auch Turbinen und Hilfsgeräte.
• Schutz von Behältern, Abscheidern und Kompressoren vor Gasüberdruck.
• Viele Branchen benötigen API-Standardventile.
• Druckaufbau in Reaktoren, Autoklaven und Rohrleitungen kann gefährlich sein.
• Materialien müssen chemisch kompatibel sein.
• Maschinenräume, Entsalzungsanlagen und Ladetanks verwenden Sicherheitsventile, um den SOLAS- und IMO-Vorschriften zu entsprechen.
• Kleine Sicherheitsventile entlasten Überdruck in Warmwasserbereitern und Kühlsystemen.
• Sanitäre Sicherheitsventile aus Edelstahl 316L zur Aufrechterhaltung der Hygiene und Gewährleistung der Sicherheit.
Bei der Auswahl eines Sicherheitsventils stellt die Einhaltung von Normen sowohl die Leistung als auch die Rechtsgültigkeit sicher.
• ASME Boiler and Pressure Vessel Code (Abschnitt I und VIII) – USA
• EN ISO 4126 – Europäische Union
• API 520, 526, 527 – Öl- und Gasindustrie
• PED (Druckgeräterichtlinie) – EU-Konformität
Als Hersteller stellen wir sicher:
• Materialrückverfolgbarkeit
• Hydrostatische und funktionelle Prüfung
• Druckkalibrierung werkseitig eingestellt und neu eingestellt
• Dokumentation für Audit und Rückverfolgbarkeit
Die Wahl des richtigen Sicherheitsventils erfordert mehr als nur die passenden Druckstufen.
| Faktorerklärung | |
|---|---|
| Druck einstellen | Muss unter dem Auslegungsdruck des Behälters/Systems liegen |
| Durchflusskapazität | Muss den maximal möglichen Druckausstoß bewältigen |
| Gegendruck | Überlegen Sie, ob das System einem schwankenden Ausgangsdruck ausgesetzt sein wird |
| Material | Wählen Sie ein Material, das mit Ihrer Flüssigkeit oder Ihrem Gas kompatibel ist |
| Verbindungen | Mit Gewinde, Flansch, Tri-Clamp – abhängig vom Systemdesign |
| Zertifizierungen | Stellen Sie sicher, dass es Ihren Industriestandards entspricht |
Als professioneller Ventilhersteller bieten wir umfassendes Engineering, kundenspezifische Anpassungen und After sales Support für Ihre Anforderungen an Sicherheitsventile.
• ASME-, ISO- und CE-zertifiziert
• Materialien: Messing, Edelstahl, Stahlguss, Legierung
• Druckbereich: 0,2 bar bis 400 bar
• Ausführung: Federbelasteter, vorgesteuerter, balancierter Balg, hygienisch
• Unterstützung: Engineering-Team + globale Logistik
• MOQ-Flexibilität für OEMs und MROs
„Designer müssen Sicherheit sorgfältig entwerfen; sie ist nicht optional.“ Erlauben Sie uns, Sie bei der Entwicklung der richtigen Sicherheitslösungen zu unterstützen.“
F: Kann ich Sicherheitsventile wiederverwenden, nachdem sie in Betrieb waren?
A: Ja, aber sie müssen gemäß den Vorschriften getestet und wieder versiegelt werden. Experten raten davon ab, Sicherheitsventile häufig ohne ordnungsgemäße Prüfung zu betätigen.
F: Was führt typischerweise dazu, dass Sicherheitsventile undicht werden?
A: Schmutz auf dem Sitz, abgenutzte Feder, falsche Druckeinstellung oder Probleme mit dem Gegendruck.
F: Wie regelmäßig sollten Sicherheitsventile einer Prüfung unterzogen werden?
A: Laut ASME: jährlich für Dampfsysteme; häufiger in kritischen Prozessen.
F: Was ist der Unterschied zwischen einem Druckregler und einem Sicherheitsventil?
A: Regler regeln den Druck kontinuierlich. Sicherheitsventile werden nur im Notfall bei Überdruck aktiviert.
Für den effektiven Betrieb von Sicherheitsventilen ist die ordnungsgemäße Installation von größter Bedeutung. Durch die Einhaltung bewährter Verfahren wird sichergestellt, dass das Ventil ordnungsgemäß funktioniert und den Sicherheitsstandards entspricht.

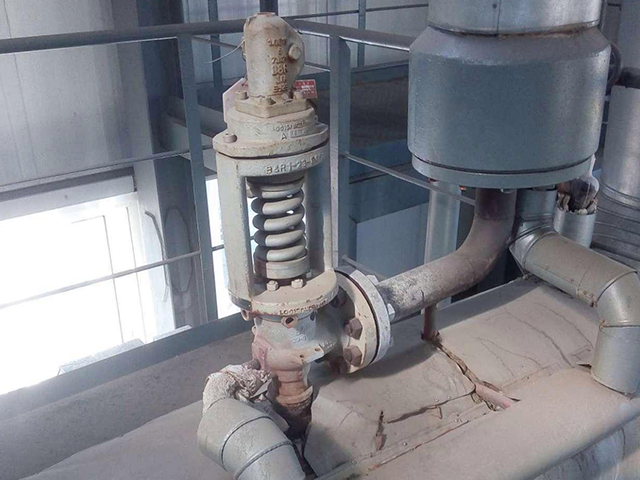

• Vertikale Installation : Sicherheitsventile sollten in aufrechter vertikaler Position installiert werden, um einen ordnungsgemäßen Betrieb zu gewährleisten. Die Installation in einer anderen Ausrichtung kann sich negativ auf die Leistung auswirken und erfüllt möglicherweise nicht die Codeanforderungen.
• Nähe zur Ausrüstung : Installieren Sie das Sicherheitsventil so nah wie möglich an der Ausrüstung oder Rohrleitung, die es schützt. Dies minimiert die Möglichkeit eines Druckabfalls und gewährleistet eine schnelle Reaktion auf Überdrucksituationen.
• Einlass- und Auslassrohre : Die in das Ventil eintretenden Rohre sollten die gleiche Größe haben und so kurz und gerade wie möglich sein. Das aus dem Ventil austretende Rohr sollte ebenfalls der Auslassgröße entsprechen und frei von Verstopfungen sein, damit der Durchfluss problemlos passieren kann.
• Turbulenzen vermeiden : Stellen Sie sicher, dass das Ventil nicht in der Nähe von Biegungen, Bögen oder anderen Teilen installiert wird, die Wasser verwirbeln, damit es reibungslos funktioniert. Es wird empfohlen, das Ventil mindestens 10 Rohrdurchmesser von solchen Störungen entfernt zu installieren.
• Entwässerung : Platzieren Sie in Dampfsystemen das Sicherheitsventil über der Dampfleitung, um zu verhindern, dass sich Wasser ansammelt, was zu Rost und Undichtigkeiten führen kann.
• Zugänglichkeit : Installieren Sie das Ventil an einem Ort, der für Inspektion, Prüfung und Wartung leicht zugänglich ist. Dies erleichtert die regelmäßige Wartung und gewährleistet eine rechtzeitige Reaktion im Falle einer Ventilaktivierung.
Regelmäßige Wartung und Inspektion sind entscheidend, um die Zuverlässigkeit und Langlebigkeit von Sicherheitsventilen sicherzustellen. Die Nichtbeachtung dieser Vorgehensweise kann zum Ausfall des Ventils führen und damit Sicherheitsrisiken und mögliche Schäden an der Ausrüstung mit sich bringen.
• Routinekontrollen : Führen Sie regelmäßige Sichtkontrollen durch, um Anzeichen von Verschleiß, Korrosion oder Schäden festzustellen. Bediener sollten regelmäßig Funktionstests durchführen, um sicherzustellen, dass das Ventil beim eingestellten Druck öffnet und ordnungsgemäß schließt.
• Lebensdauer : Die durchschnittliche Lebensdauer von Sicherheitsventilen variiert je nach Material und Betriebsbedingungen. Beispielsweise benötigen Ventile mit Gummidichtungen alle 2 bis 3 Jahre neue Dichtungen. Ventile mit Metall- oder PTFE-Dichtungen halten etwa 3 bis 4 Jahre.
• Korrosion : Überprüfen Sie das Gerät regelmäßig auf Korrosion, insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder korrosiven Substanzen. Wenn es entdeckt wird, reinigen Sie die betroffenen Bereiche und tragen Sie geeignete Schutzbeschichtungen auf.
• Leckage : Leckagen können durch Schmutz auf dem Sitz, verschlissene Dichtungen oder unsachgemäße Installation verursacht werden. Stellen Sie sicher, dass das System vor der Installation sauber ist und ersetzen Sie beschädigte Komponenten umgehend.
• Falscher Einstelldruck : Stellen Sie sicher, dass der Einstelldruck des Ventils den Systemanforderungen entspricht. Qualifiziertes Personal sollte Anpassungen vornehmen, um die Sicherheit des Systems zu gewährleisten.
• Wartungsprotokolle : Führen Sie detaillierte Aufzeichnungen aller Inspektionen, Tests und Wartungsaktivitäten. Diese Dokumentation hilft dabei, die Leistung des Ventils im Laufe der Zeit zu verfolgen und zukünftige Wartungspläne zu planen.
Ingenieure, Einkäufer und Sicherheitsexperten müssen verstehen, was ein Sicherheitsventil ist, wie es funktioniert und wie man das richtige Ventil auswählt. Diese Ventile sind mehr als nur Komponenten – sie sind entscheidend für die Lebenssicherheit und die Geräteintegrität.
