วาล์วความปลอดภัยคืออะไร? - คู่มือเต็มรูปแบบ

บทนำ: ผู้พิทักษ์ความปลอดภัยทางอุตสาหกรรมที่ไม่ได้ร้อง

ในระบบแรงดันที่ซับซ้อนส่วนประกอบน้อยมีความสำคัญ - หรือมองข้าม - เป็นวาล์วความปลอดภัย เมื่อมองแวบแรกดูเหมือนว่าเป็นเพียงชิ้นส่วนโลหะเล็ก ๆ - ไม่มีอะไรพิเศษโดยสุจริตเกี่ยวกับขนาดของกำปั้นของคุณ แต่มันเป็นงานที่สำคัญ: มันหยุดแรงกดดันมากเกินไปซึ่งอาจทำให้เกิดอุบัติเหตุการระเบิดความเสียหายหรือทำร้ายผู้คน

คู่มือนี้จะแสดงให้คุณเห็นว่าวาล์วความปลอดภัยคืออะไรวิธีการทำงานของพวกเขาจะใช้ที่ไหนและทำไมการเลือกสิ่งที่ถูกต้อง ไม่ว่าคุณจะเป็นวิศวกรทำให้แน่ใจว่าสิ่งต่าง ๆ ตรงตามกฎความปลอดภัยหรือคนที่ซื้อชิ้นส่วนที่คุณไว้วางใจคู่มือนี้เหมาะสำหรับคุณ

1. วาล์วความปลอดภัยคืออะไร? - คำจำกัดความทางเทคนิค

วาล์วความปลอดภัยเป็นอุปกรณ์ที่เปิดขึ้นเองเมื่อความดันสูงเกินไปปล่อยให้แรงกดดันบางอย่างเพื่อให้สิ่งต่าง ๆ ปลอดภัย ช่วยปกป้องเรือท่อหม้อไอน้ำและอุปกรณ์แรงดันจากการแตกที่อาจเกิดขึ้นหรือความล้มเหลวที่เกิดจากความดันส่วนเกิน

ลักษณะสำคัญ:

• •อัตโนมัติ : เปิดโดยไม่มีการควบคุมภายนอก

• •  ความไวต่อแรงดัน : เปิดใช้งานโดยการสะสมแรงดันภายใน

• •  การรีเซ็ต : มันจะปิดอีกครั้งเมื่อความดันกลับสู่ปกติ

• •  ไม่ปลอดภัย : ออกแบบมาเพื่อทำงานแม้อยู่ในสภาพฉุกเฉิน

กฎหมายกำหนดให้อุตสาหกรรมเช่นโรงไฟฟ้า, สารเคมี, น้ำมันและก๊าซ, อาหาร, เรือ, เรือ, เครื่องทำความร้อนและยาเพื่อใช้วาล์วความปลอดภัย

2. ประวัติโดยย่อ: จากเครื่องยนต์ไอน้ำไปจนถึงอุตสาหกรรมสมัยใหม่

แนวคิดของการบรรเทาความดันย้อนกลับไปใน ช่วงต้นศตวรรษที่ 18 ในช่วงที่มีพลังไอน้ำเพิ่มขึ้น เครื่องยนต์ไอน้ำของ James Watt เป็นคนแรกที่ใช้วาล์วความปลอดภัยขั้นพื้นฐาน วาล์วเหล่านี้ช่วยหยุดการระเบิดของหม้อไอน้ำที่เกิดจากไอน้ำหรือข้อผิดพลาดของมนุษย์มากเกินไป

เมื่อการใช้งานอุตสาหกรรมพัฒนาขึ้นเทคโนโลยีวาล์วความปลอดภัยก็เช่นกัน วาล์วความปลอดภัยของวันนี้จะต้องปฏิบัติตามกฎระหว่างประเทศที่เข้มงวดเช่น ASME, EN ISO 4126 และ API 526/527 กฎเหล่านี้ช่วยให้แน่ใจว่าวาล์วทำงานได้ดีแม้ในสถานการณ์ที่อันตราย

3. วาล์วนิรภัยทำงานอย่างไร? - ฟิสิกส์ที่อยู่เบื้องหลัง

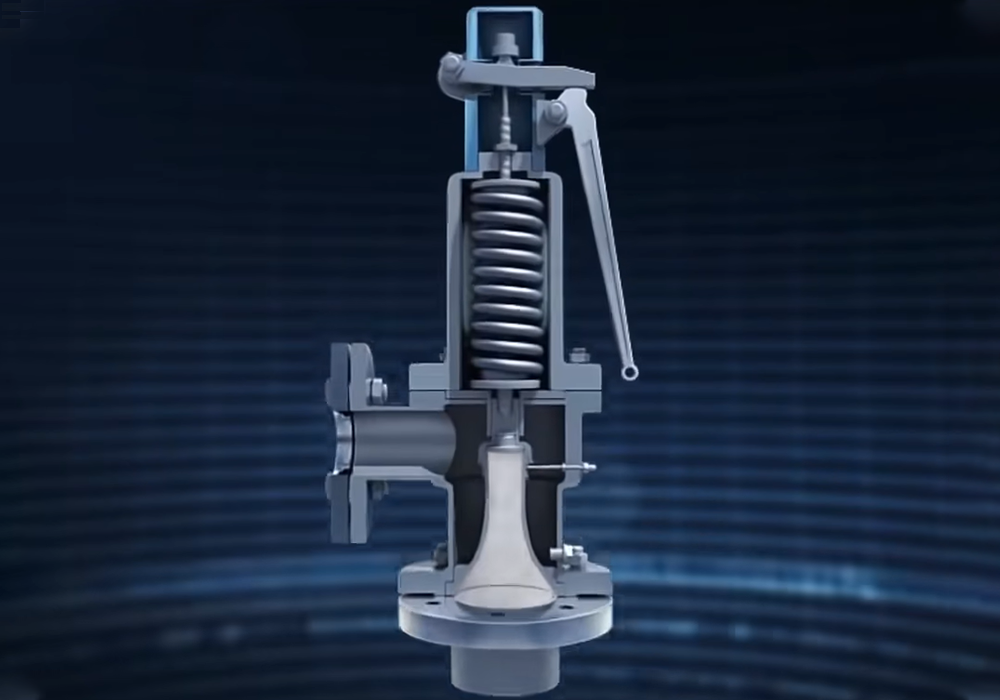

การทำงานของวาล์วความปลอดภัยนั้นขึ้นอยู่กับ ดุลยภาพทาง กล นี่คือวิธี การทำงาน ของวาล์วความปลอดภัยแบบสปริง แบบทั่วไป :

3.1 การทำงานปกติ:

• •  ดิสก์วาล์วถูกกดกับที่นั่งโดย สปริงที่สอบเทียบ.

• •  แรงจากสปริงมากกว่าแรงดันของระบบ

• •  ไม่มีการไหลเกิดขึ้น ระบบทำงานได้อย่างปลอดภัย

3.2 แรงดันมากเกินไปเกิดขึ้น:

• •  ความดันของระบบเกิน setpoint

• •  แรงขึ้นบนแผ่นดิสก์นั้นเหนือกว่าแรงสปริง

• •  วาล์ว 'ปรากฏขึ้น ' เปิดอย่างรวดเร็วปล่อยของเหลวหรือก๊าซส่วนเกินอย่างรวดเร็ว

3.3 การบรรเทาความดัน:

• •  ของเหลวที่หลบหนีลดความดันของระบบ

• •  การออกแบบบางอย่างอนุญาตให้ 'blowdown, ' ทำให้วาล์วเปิดอยู่ในระยะเวลาสั้น ๆ เพื่อให้แน่ใจว่าการบรรเทาแรงดันเต็ม

3.4 reseating:

• •  เมื่อความดันลดลงต่ำกว่าเกณฑ์ที่ปลอดภัย (Reseating Pressure) สปริงจะผลักแผ่นดิสก์กลับเข้าที่

• •  วาล์วปิดและการทำงานปกติจะดำเนินการต่อ

4. วาล์วความปลอดภัยประเภทหลัก

วาล์วความปลอดภัยไม่ใช่ขนาดเดียวที่เหมาะกับทุกคน วิศวกรเลือกวาล์วความปลอดภัยแต่ละประเภทตามแอปพลิเคชันสภาพแวดล้อมและประเภทของความดันที่เกี่ยวข้อง

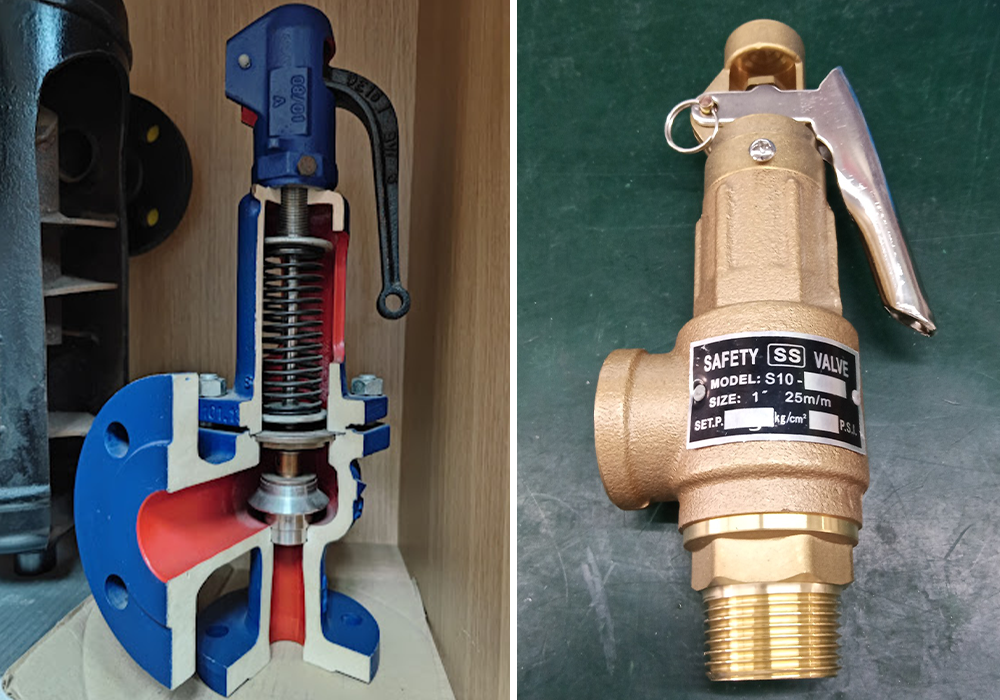

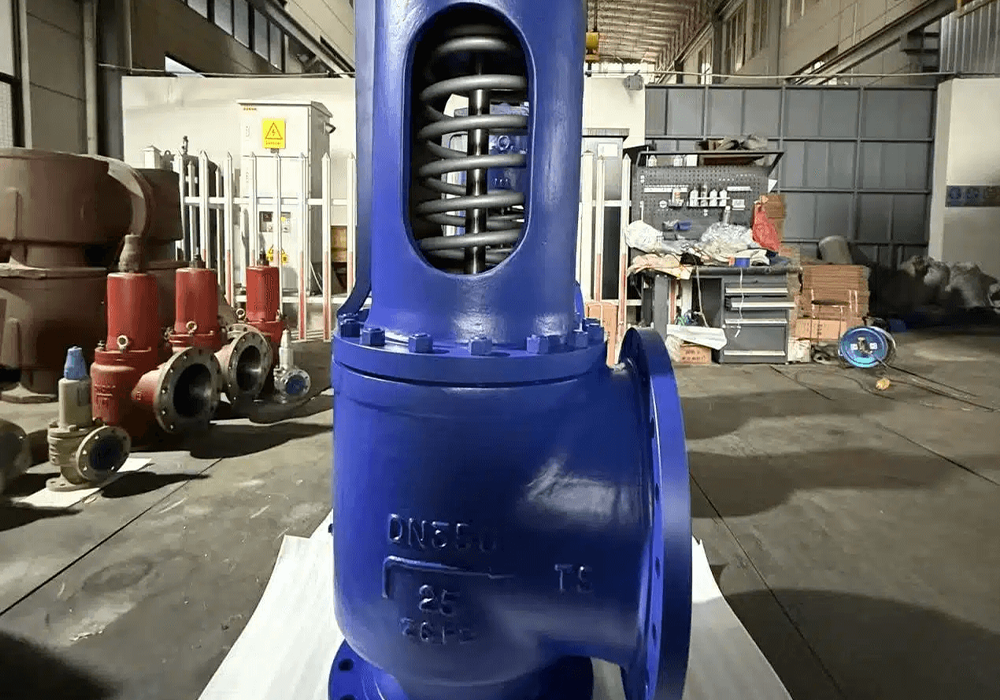

4.1 วาล์วความปลอดภัยสปริงโหลด (พบมากที่สุด)

•


• •  ทำงานผ่านกลไกสปริงเชิงกล

• •  วาล์วจะเปิดอย่างรวดเร็วและเต็มที่เมื่อความดันถึงขีด จำกัด ที่กำหนด

• •  แอพพลิเคชั่นทั่วไป ได้แก่ หม้อไอน้ำระบบอากาศอัดและระบบก๊าซ

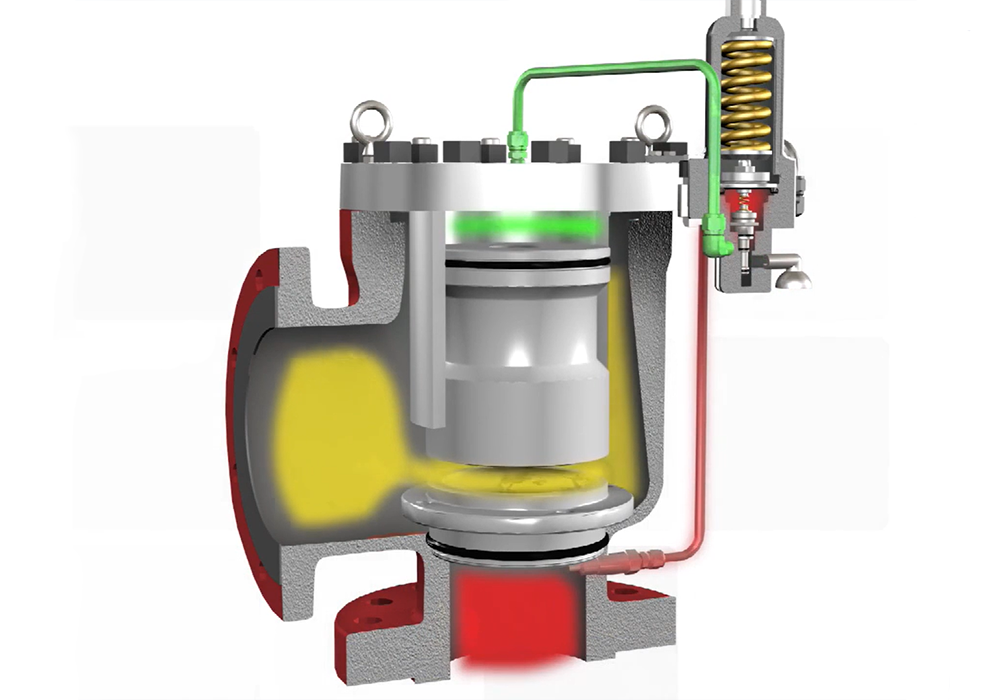

4.2 วาล์วความปลอดภัยที่ดำเนินการโดยนักบิน

•


• •  ใช้วาล์วนำร่องเพื่อรับรู้ถึงความดันและเปิดใช้งานวาล์วหลัก

• •  วิศวกรออกแบบวาล์วเหล่านี้เพื่อรองรับแรงกดดันสูงมาก

• •  อุตสาหกรรมเช่นน้ำมันและก๊าซการขุดเจาะนอกชายฝั่งและการบินและอวกาศมักใช้พวกเขา

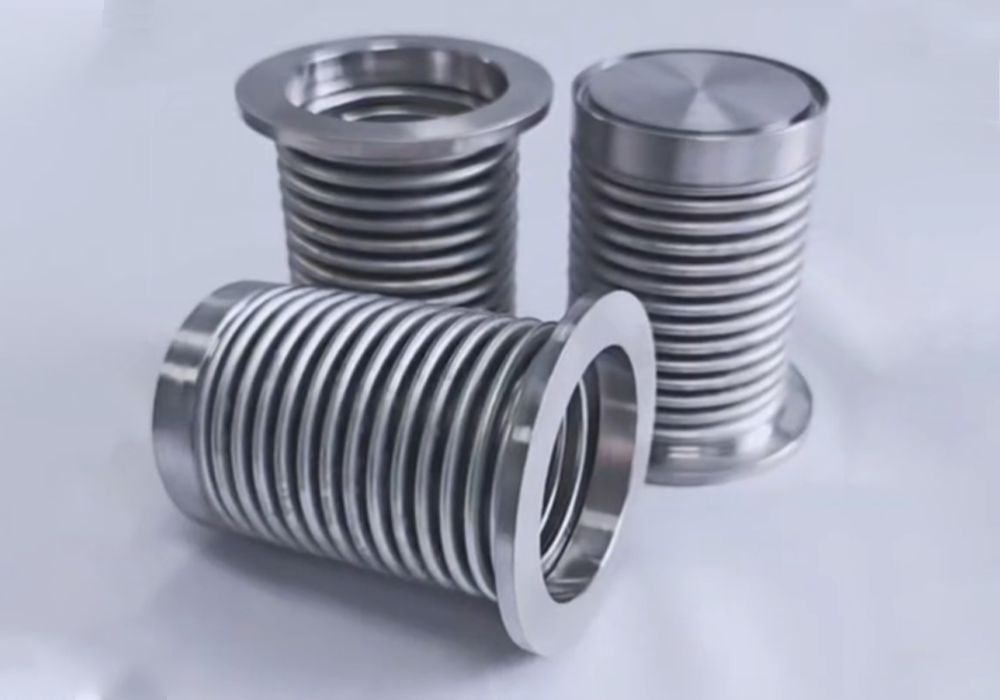

4.3 วาล์วความปลอดภัยที่สมดุลของ Bellows

•


• •  Bellows ต่อต้านแรงดันแบ็ค

• •  ลดการรั่วไหลของที่นั่งและเพิ่มความแม่นยำ

• •  เหมาะสำหรับเลย์เอาต์ท่อที่ซับซ้อนและความดันดาวน์สตรีมที่ผันผวน

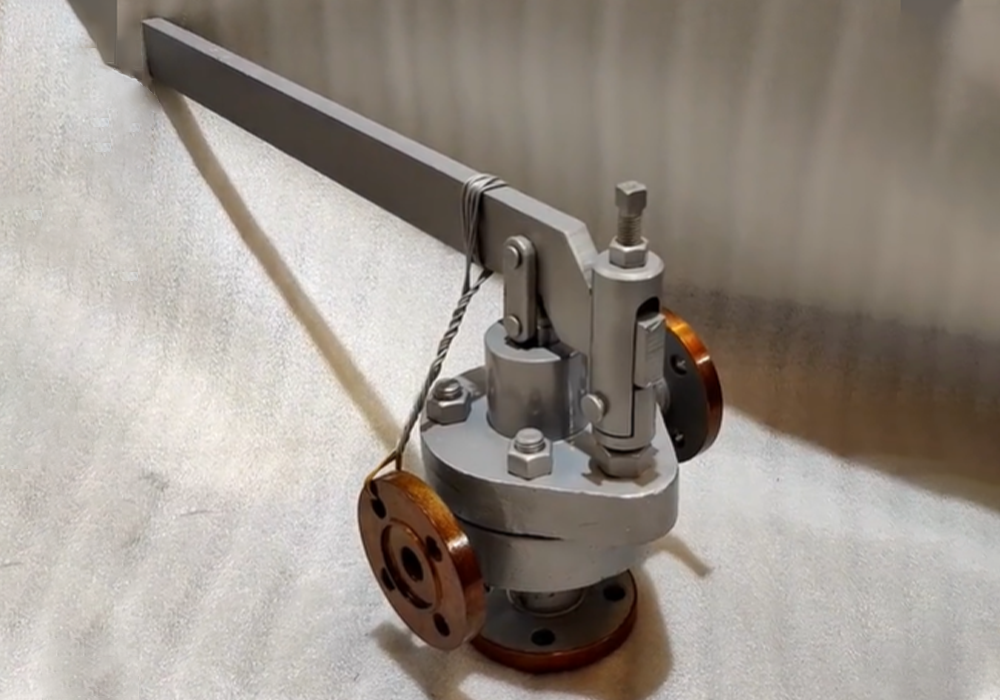

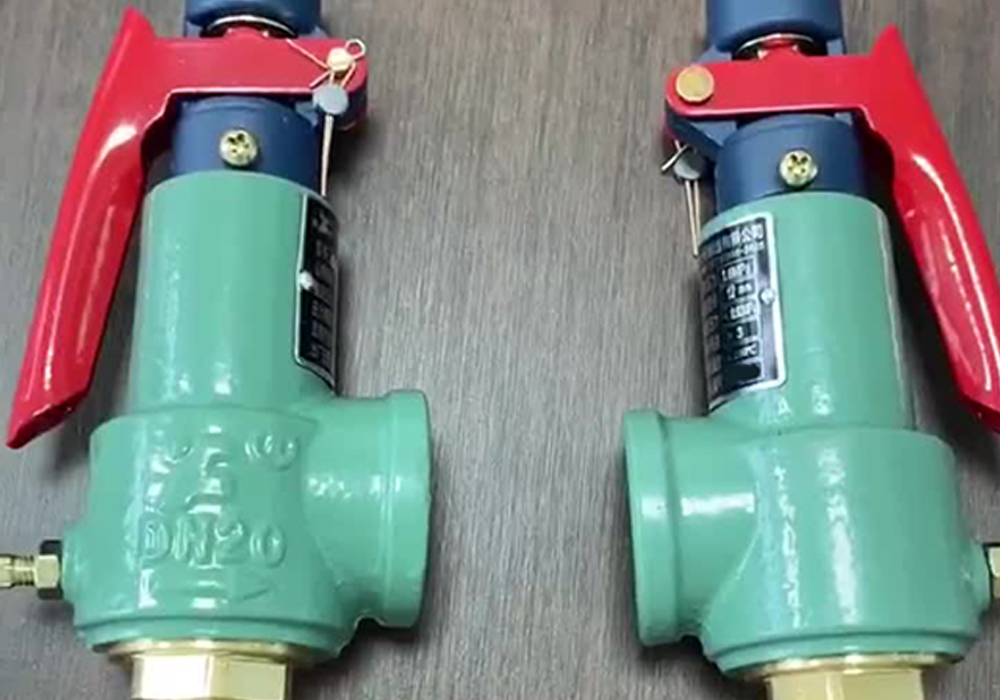

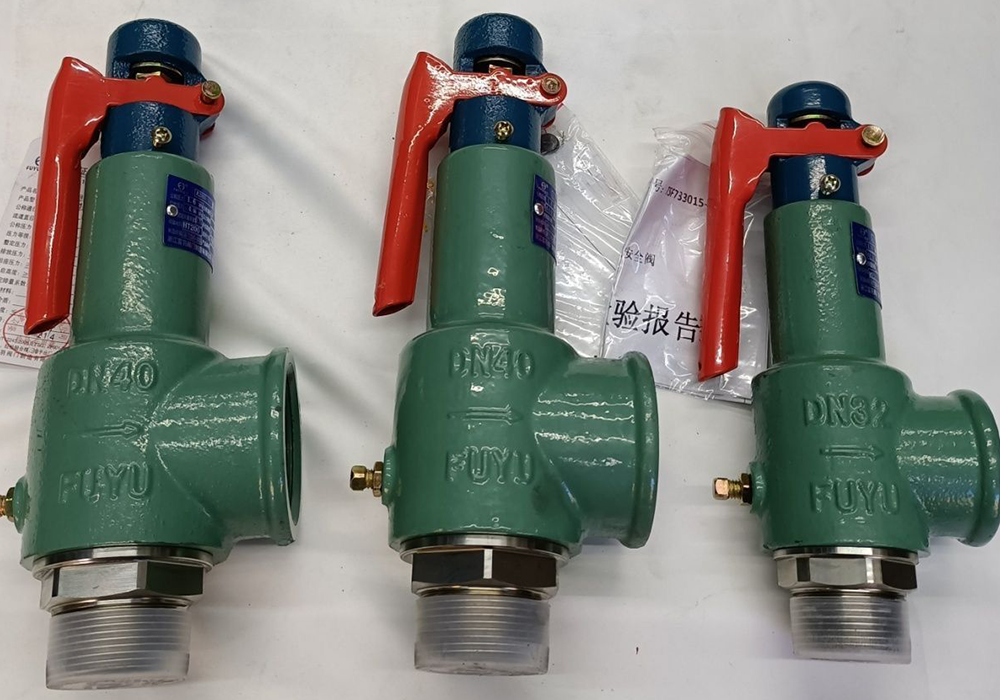

4.4 วาล์วความปลอดภัยประเภทคันโยก

•


• •  ทดสอบได้ด้วยตนเองโดยใช้คันโยกภายนอก

• •  โดยทั่วไปจะใช้ในระบบไอน้ำเก่า

4.5 วาล์วบรรเทาความร้อน

• •  วาล์วขนาดเล็กสำหรับการป้องกันระบบจาก การขยายตัวทางความร้อน (เช่นของเหลวที่ติดอยู่ในท่อ)

• •  ไม่เหมาะสำหรับการปลดปล่อยปริมาณมาก

4.6 วาล์วความปลอดภัยบริการของเหลว

• •  รูปทรงเรขาคณิตที่นั่งสำหรับการจัดการของเหลวที่ไม่สามารถบีบอัดได้

• •  การเปิดช้าและมีเสถียรภาพมากขึ้น

5. วาล์วนิรภัยเทียบกับวาล์วบรรเทาทุกข์: ความแตกต่างคืออะไร?

ความสับสนทั่วไปในอุตสาหกรรมอยู่ระหว่าง วาล์วความปลอดภัย และ วาล์วบรรเทา ทุกข์ ในขณะที่ทั้งคู่มีจุดประสงค์ในการป้องกันแรงดันมากเกินไปกลไกและแอปพลิเคชันของพวกเขาแตกต่างกัน

คุณลักษณะ	วาล์วความปลอดภัย	วาล์ว
ปานกลาง	ก๊าซ / ไอน้ำ	ของเหลว
การดำเนินการ	'ป๊อป ' ทันที	การเปิดอย่างค่อยเป็นค่อยไป
ตั้งค่าความดัน	คงที่และแม่นยำ	อาจแตกต่างกันไปตามการเปลี่ยนแปลงของระบบ
แอปพลิเคชัน	หม้อไอน้ำก๊าซบีบอัด	ปั๊มระบบไฮดรอลิก
ประเภทการดำเนินการ	ปล่อยอย่างรวดเร็ว	การควบคุมตามสัดส่วน

เคล็ดลับ Pro Pro : หากระบบของคุณจัดการกับไอน้ำหรืออากาศภายใต้ความดัน วาล์วความปลอดภัย เป็นตัวเลือกที่ถูกต้อง สำหรับการป้องกันปั๊มและระบบการไหลของของเหลว วาล์วบรรเทา อาจเหมาะสมกว่า

6. การประยุกต์ใช้วาล์วความปลอดภัยอุตสาหกรรม

ต้องใช้วาล์วความปลอดภัยตามกฎหมายหรือรหัสในระบบที่เกี่ยวข้องกับแรงดันมากที่สุด นี่คืออุตสาหกรรมหลักและกรณีการใช้งาน:

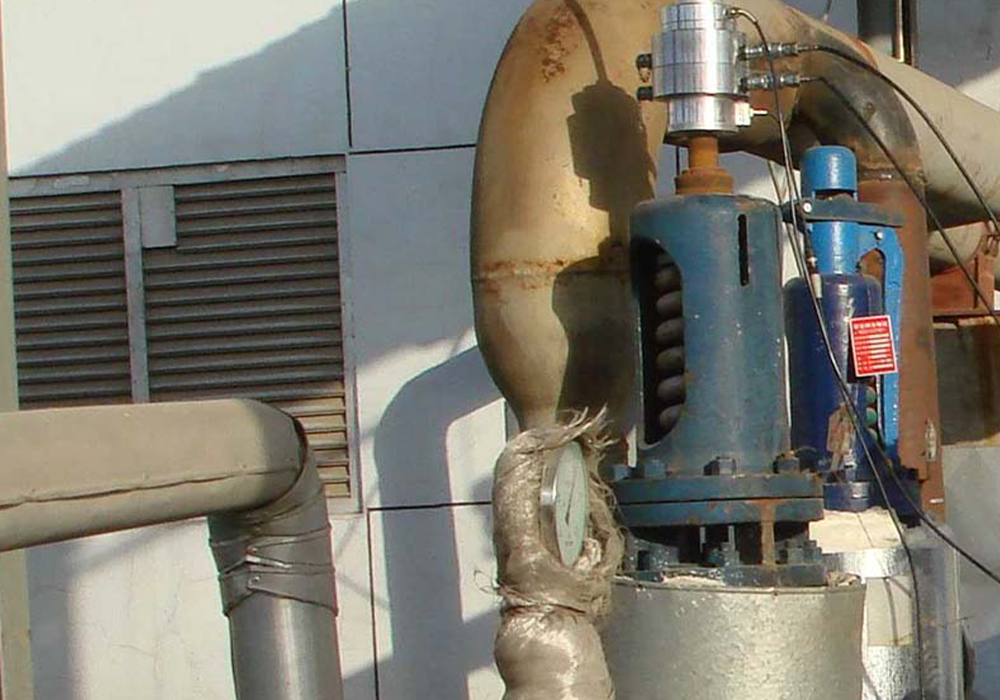

6.1 การผลิตไฟฟ้า

• •  หม้อไอน้ำในพืชความร้อนจะต้องติดตั้งวาล์วความปลอดภัยหลายวาล์ว

• •  วาล์วความปลอดภัยยังปกป้องกังหันและอุปกรณ์เสริม

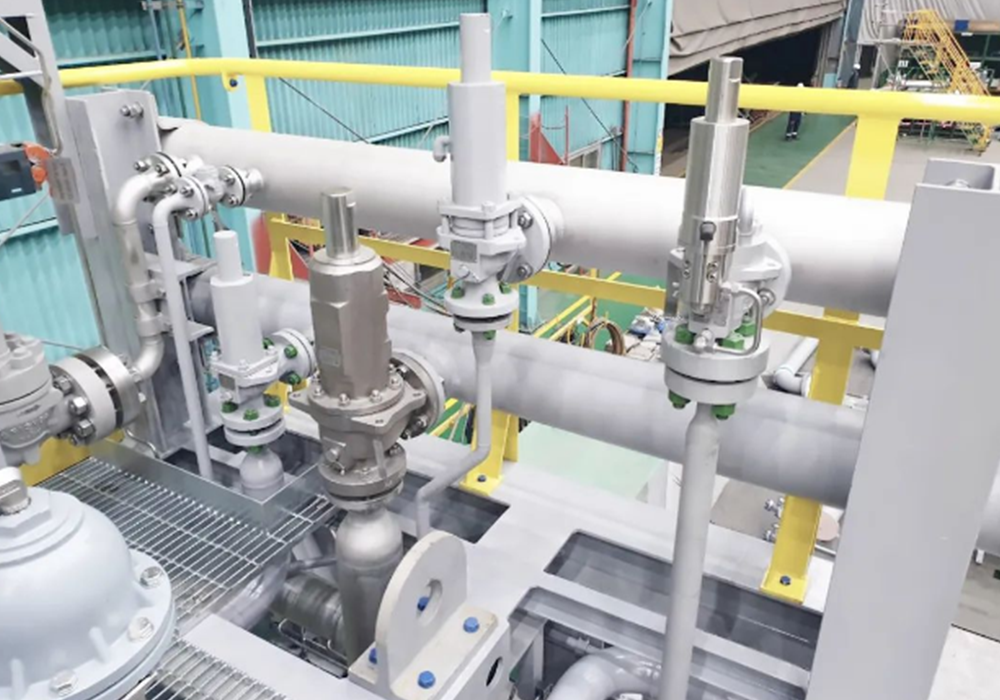

6.2 น้ำมันและก๊าซ

• •  การปกป้องเรือตัวแยกและคอมเพรสเซอร์จากก๊าซมากเกินไป

• •  หลายอุตสาหกรรมต้องการวาล์วมาตรฐาน API

6.3 การประมวลผลทางเคมี

• •  การสะสมแรงดันในเครื่องปฏิกรณ์, หม้อนึ่งความดันและท่ออาจเป็นอันตราย

• •  วัสดุจะต้องเข้ากันได้ทางเคมี

•


6.4 ทะเลและนอกชายฝั่ง

• •  ห้องเครื่องยนต์โรงงานกลั่นน้ำทะเลและถังเก็บสินค้าใช้วาล์วความปลอดภัยเพื่อให้สอดคล้องกับรหัส SOLAS และ IMO

6.5 HVAC และระบบอาคาร

• •  วาล์วความปลอดภัยขนาดเล็กช่วยลดแรงดันส่วนเกินในเครื่องทำน้ำร้อนและระบบทำความเย็น

6.6 อาหารและเครื่องดื่มและยา

• •  วาล์วความปลอดภัยสุขาภิบาลที่ทำจากสแตนเลส 316L ที่ใช้รักษาสุขอนามัยในขณะที่มั่นใจในความปลอดภัย

7. มาตรฐานวาล์วความปลอดภัยและการรับรอง

เมื่อเลือกวาล์วความปลอดภัยการปฏิบัติตามมาตรฐานจะช่วยให้มั่นใจได้ว่าทั้งประสิทธิภาพและความถูกต้องทางกฎหมาย

7.1 มาตรฐานหลัก

• •  ASME หม้อไอน้ำและรหัสเรือแรงดัน (ส่วนที่ 1 และ VIII) - สหรัฐอเมริกา

• •  EN ISO 4126 - สหภาพยุโรป

• •  API 520, 526, 527 - อุตสาหกรรมน้ำมันและก๊าซ

• •  PED (คำสั่งอุปกรณ์ความดัน) - การปฏิบัติตามข้อกำหนดของสหภาพยุโรป

•


7.2 ความรับผิดชอบของผู้ผลิต

ในฐานะผู้ผลิตเรามั่นใจว่า:

• •  การตรวจสอบย้อนกลับของวัสดุ

• •  การทดสอบแบบไฮโดรสแตติกและการใช้งาน

• •  ชุดโรงงานและติดตั้งการสอบเทียบแรงดัน

• •  เอกสารสำหรับการตรวจสอบและการตรวจสอบย้อนกลับ

8. ปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกวาล์วความปลอดภัย

การเลือกวาล์วความปลอดภัยที่เหมาะสมนั้นต้องใช้มากกว่าการจัดอันดับความดัน

ปัจจัย	คำอธิบาย
ตั้งค่าความดัน	ต้องอยู่ต่ำกว่าแรงกดดันการออกแบบของเรือ/ระบบ
ความสามารถในการไหล	ต้องจัดการการคายประจุสูงสุดที่เป็นไปได้
แรงดันกลับ	พิจารณาว่าระบบจะได้สัมผัสกับแรงกดดันทางออกตัวแปรหรือไม่
วัสดุ	เลือกวัสดุที่เข้ากันได้กับของเหลวหรือก๊าซของคุณ
การเชื่อมต่อ	เกลียว, หน้าแปลน, tri-clamp-พึ่งพาการออกแบบระบบ
การรับรอง	ตรวจสอบให้แน่ใจว่าเป็นไปตามมาตรฐานอุตสาหกรรมของคุณ

9. ทำไมต้องเลือกเราเป็นซัพพลายเออร์วาล์วความปลอดภัยของคุณ?

ในฐานะ มืออาชีพ ผู้ผลิตวาล์ว เราให้การสนับสนุนด้านวิศวกรรมการปรับแต่งและหลังจาก-sales สนับสนุนความต้องการวาล์วความปลอดภัยของคุณ

✅สิ่งที่ทำให้เราแตกต่าง:

• •  ASME, ISO, CE ได้รับการรับรอง

• •  วัสดุ: ทองเหลือง, สแตนเลส, เหล็กหล่อ, โลหะผสม, โลหะผสม

• •  ช่วงความดัน: 0.2 บาร์ถึง 400 บาร์

• •  การออกแบบ: สปริงโหลด, ดำเนินการนักบิน, เครื่องสูบลมที่สมดุล, สุขาภิบาล, สุขาภิบาล

• •  การสนับสนุน: ทีมวิศวกรรม + โลจิสติกส์ทั่วโลก

• •  ความยืดหยุ่นของ MOQ สำหรับ OEM และ MROS

'นักออกแบบต้องออกแบบความปลอดภัยอย่างระมัดระวังมันไม่ได้เป็นทางเลือก ' ช่วยให้เราสามารถสนับสนุนคุณในการสร้างโซลูชั่นความปลอดภัยที่เหมาะสม '

10. คำถามที่พบบ่อยเกี่ยวกับวาล์วความปลอดภัย

ถาม: ฉันสามารถนำวาล์วความปลอดภัยกลับมาใช้ใหม่ได้หรือไม่?

ตอบ: ใช่ แต่พวกเขาจะต้องได้รับการทดสอบและปิดผนึกตามรหัส ผู้เชี่ยวชาญไม่แนะนำให้ใช้วาล์วความปลอดภัยในการดำเนินงานบ่อยครั้งโดยไม่ต้องทำการทดสอบที่เหมาะสม

ถาม: อะไรคือสิ่งที่ทำให้วาล์วความปลอดภัยพัฒนารั่วไหล?

ตอบ: สิ่งสกปรกบนที่นั่ง, สปริงสวมใส่, การตั้งค่าความดันที่ไม่เหมาะสมหรือปัญหา backpressure

ถาม: วาล์วความปลอดภัยควรได้รับการทดสอบเป็นประจำอย่างไร?

ตอบ: ตาม ASME: ทุกปีสำหรับระบบไอน้ำ; บ่อยครั้งในกระบวนการที่สำคัญ

ถาม: อะไรคือความแตกต่างระหว่างตัวควบคุมความดันและวาล์วความปลอดภัย?

ตอบ: หน่วยงานกำกับดูแลควบคุมความดันอย่างต่อเนื่อง วาล์วความปลอดภัยเปิดใช้งานเฉพาะในสถานการณ์ที่มีแรงดันมากเกินไปฉุกเฉิน

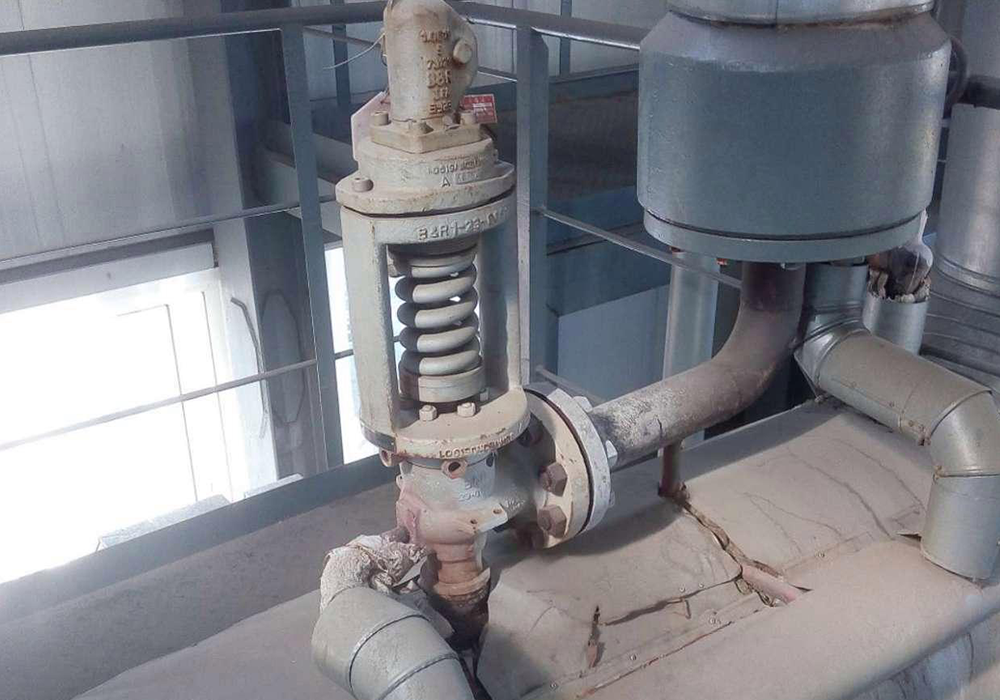

11. การติดตั้งแนวทางปฏิบัติที่ดีที่สุดสำหรับวาล์วความปลอดภัย

การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญยิ่งสำหรับการทำงานที่มีประสิทธิภาพของวาล์วความปลอดภัย การปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดช่วยให้มั่นใจได้ว่าวาล์วทำงานได้อย่างถูกต้องและสอดคล้องกับมาตรฐานความปลอดภัย

11.1 การปฐมนิเทศและการวางตำแหน่ง

• •  การติดตั้งแนวตั้ง : ควรติดตั้งวาล์วความปลอดภัยในตำแหน่งแนวตั้งตั้งตรงเพื่อให้แน่ใจว่าการทำงานที่เหมาะสม การติดตั้งพวกเขาในการวางแนวอื่น ๆ อาจส่งผลเสียต่อประสิทธิภาพและอาจไม่เป็นไปตามข้อกำหนดของรหัส

• •  อยู่ใกล้กับอุปกรณ์ : ติดตั้งวาล์วความปลอดภัยให้ใกล้เคียงกับอุปกรณ์หรือไปป์ไลน์ที่ปกป้องได้ สิ่งนี้จะช่วยลดโอกาสในการลดลงของแรงดันและทำให้มั่นใจได้ว่าการตอบสนองอย่างรวดเร็วต่อสถานการณ์แรงดันเกิน

11.2 ข้อควรพิจารณาเกี่ยวกับท่อ

• •  ท่อทางเข้าและทางออก : ท่อที่เข้าสู่วาล์วควรมีขนาดเท่ากันและสั้นและตรงที่สุดเท่าที่จะทำได้ ท่อที่ออกจากวาล์วควรตรงกับขนาดของเต้าเสียบและชัดเจนจากการอุดตันใด ๆ เพื่อให้การไหลสามารถผ่านได้อย่างง่ายดาย

• •  หลีกเลี่ยงความปั่นป่วน : ตรวจสอบให้แน่ใจว่าได้ติดตั้งวาล์วออกจากโค้งงอข้อศอกหรือชิ้นส่วนอื่น ๆ ที่ทำให้น้ำหมุนได้ดังนั้นจึงทำงานได้อย่างราบรื่น แนวทางปฏิบัติที่แนะนำคือการติดตั้งวาล์วอย่างน้อย 10 เส้นผ่านศูนย์กลางท่อห่างจากการรบกวนใด ๆ

11.3 การพิจารณาด้านสิ่งแวดล้อม

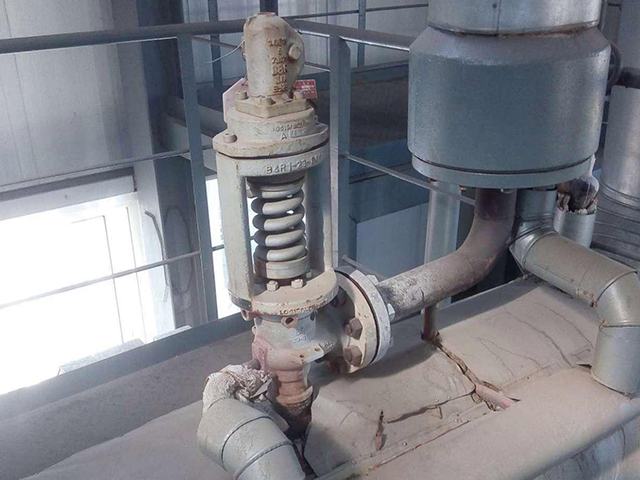

• •  การระบายน้ำ : ในระบบไอน้ำวางวาล์วความปลอดภัยเหนือท่อไอน้ำเพื่อหยุดน้ำจากการสร้างซึ่งอาจทำให้เกิดสนิมและรั่วไหล

• •  การเข้าถึง : ติดตั้งวาล์วในสถานที่ที่สามารถเข้าถึงได้ง่ายสำหรับการตรวจสอบการทดสอบและการบำรุงรักษา สิ่งนี้อำนวยความสะดวกในการดูแลรักษาเป็นประจำและมั่นใจได้ว่าการตอบสนองอย่างทันเวลาในกรณีที่เปิดใช้งานวาล์ว

•


12. แนวทางการบำรุงรักษาและการตรวจสอบ

การบำรุงรักษาและการตรวจสอบอย่างสม่ำเสมอมีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือและอายุยืนของวาล์วความปลอดภัย การละเลยการปฏิบัติเหล่านี้สามารถนำไปสู่ความล้มเหลวของวาล์ววางความเสี่ยงด้านความปลอดภัยและความเสียหายของอุปกรณ์ที่อาจเกิดขึ้น

12.1 ความถี่การตรวจสอบ

• •  การตรวจสอบตามปกติ : ดำเนินการตรวจสอบด้วยภาพเป็นประจำเพื่อระบุสัญญาณของการสึกหรอการกัดกร่อนหรือความเสียหาย ผู้ประกอบการควรทำการทดสอบการทำงานเป็นประจำเพื่อให้แน่ใจว่าวาล์วจะเปิดที่ความดันที่ตั้งไว้และปิดอย่างถูกต้อง

• •  อายุการใช้งาน : อายุการใช้งานเฉลี่ยของวาล์วความปลอดภัยแตกต่างกันไปตามวัสดุและสภาพการทำงาน ตัวอย่างเช่นวาล์วที่มีแมวน้ำยางต้องการซีลใหม่ทุก 2 ถึง 3 ปี วาล์วที่มีแมวน้ำโลหะหรือ PTFE มีอายุประมาณ 3 ถึง 4 ปี

12.2 ปัญหาและการแก้ปัญหาทั่วไป

• •  การกัดกร่อน : ตรวจสอบการกัดกร่อนเป็นประจำโดยเฉพาะในสภาพแวดล้อมที่มีความชื้นสูงหรือสารกัดกร่อน หากตรวจพบทำความสะอาดพื้นที่ที่ได้รับผลกระทบและใช้การเคลือบป้องกันที่เหมาะสม

• •  การรั่วไหล : การรั่วไหลอาจเป็นผลมาจากเศษซากบนที่นั่งซีลที่สวมใส่หรือการติดตั้งที่ไม่เหมาะสม ตรวจสอบให้แน่ใจว่าระบบสะอาดก่อนการติดตั้งและแทนที่ส่วนประกอบที่เสียหายใด ๆ ทันที

• •  ความดันที่ไม่เหมาะสมตั้งค่า : ตรวจสอบว่าความดันที่ตั้งไว้ของวาล์วสอดคล้องกับข้อกำหนดของระบบ บุคลากรที่ผ่านการรับรองควรทำการปรับเปลี่ยนเพื่อให้ระบบปลอดภัย

12.3 บันทึกการบันทึก

• •  บันทึกการบำรุงรักษา : เก็บบันทึกโดยละเอียดของการตรวจสอบการทดสอบและกิจกรรมการบำรุงรักษาทั้งหมด เอกสารนี้ช่วยในการติดตามประสิทธิภาพของวาล์วเมื่อเวลาผ่านไปและวางแผนกำหนดตารางการบำรุงรักษาในอนาคต

บทสรุป

วิศวกรผู้ซื้อและผู้เชี่ยวชาญด้านความปลอดภัยจะต้องเข้าใจว่าวาล์วความปลอดภัยคืออะไรวิธีการทำงานและวิธีการเลือกที่เหมาะสม วาล์วเหล่านี้เป็นมากกว่าส่วนประกอบ - พวกเขามีความสำคัญต่อความปลอดภัยในชีวิตและความสมบูรณ์ของอุปกรณ์

ในฐานะผู้ผลิตที่มุ่งเน้นไปที่นวัตกรรมและความปลอดภัยเราช่วยคุณเลือกโซลูชันที่ดีที่สุดสำหรับระบบของคุณ สำรวจแคตตาล็อกของเราพูดคุยกับวิศวกรหรือขอใบเสนอราคาวันนี้
