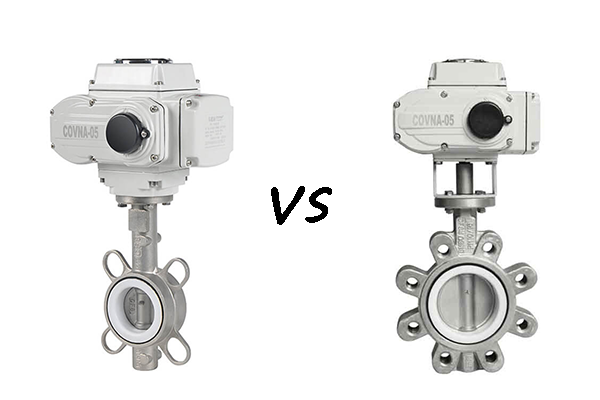

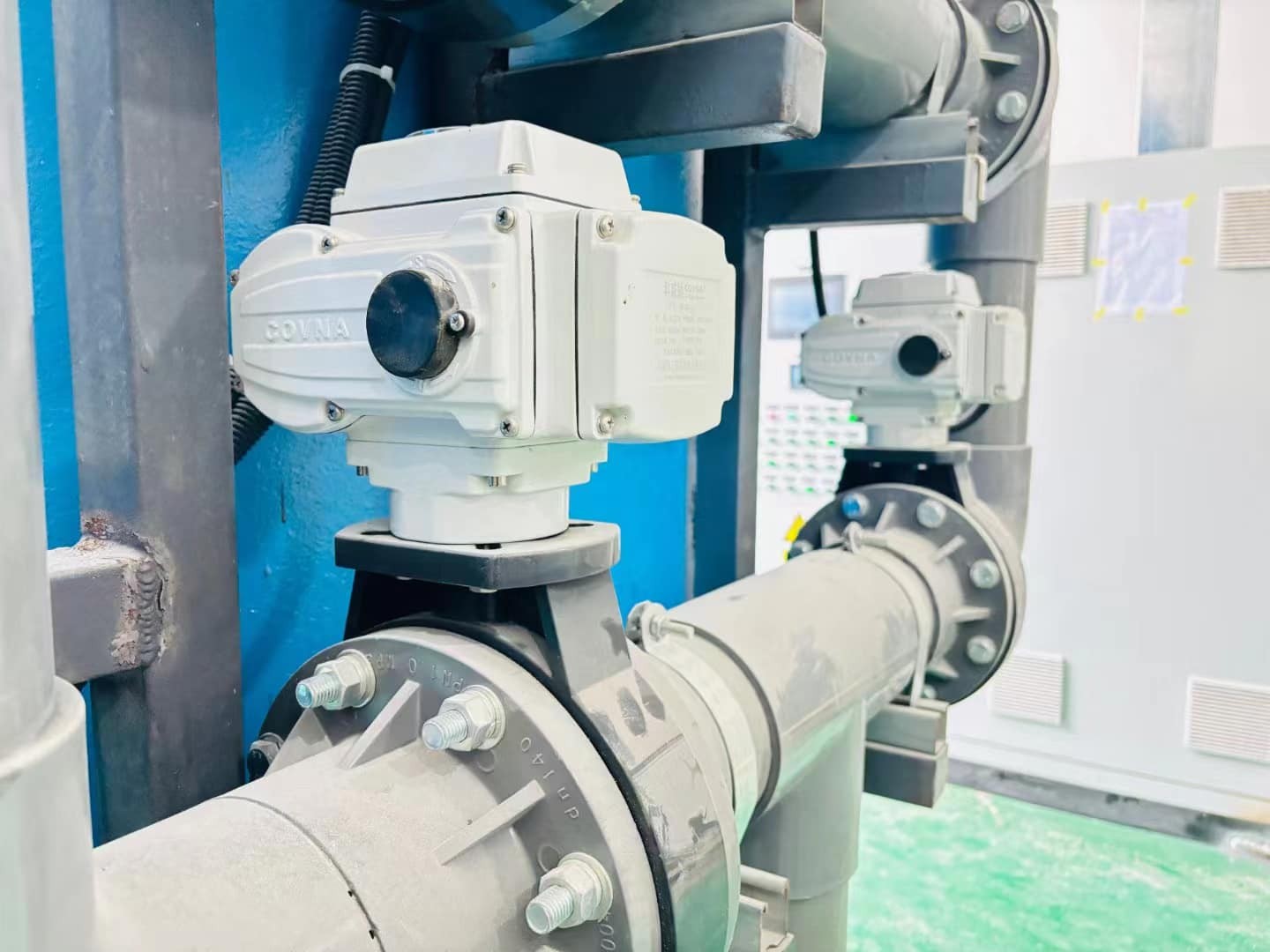

Lug vs Injap Rama -rama Wafer: Perbandingan Teknikal Reka Bentuk, Prestasi, dan Aplikasi

Pengenalan

Injap rama -rama adalah kritikal untuk kawalan aliran dalam saluran paip, tetapi memilih antara jenis lug dan wafer boleh mempengaruhi kecekapan sistem. Panduan ini menganalisis perbezaan struktur mereka, keupayaan tekanan, dan kes penggunaan yang ideal, disokong oleh piawaian kejuruteraan dan data empirikal.

1. Perbezaan struktur asas

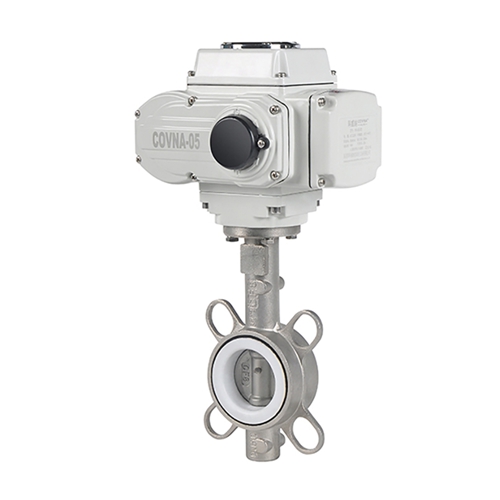

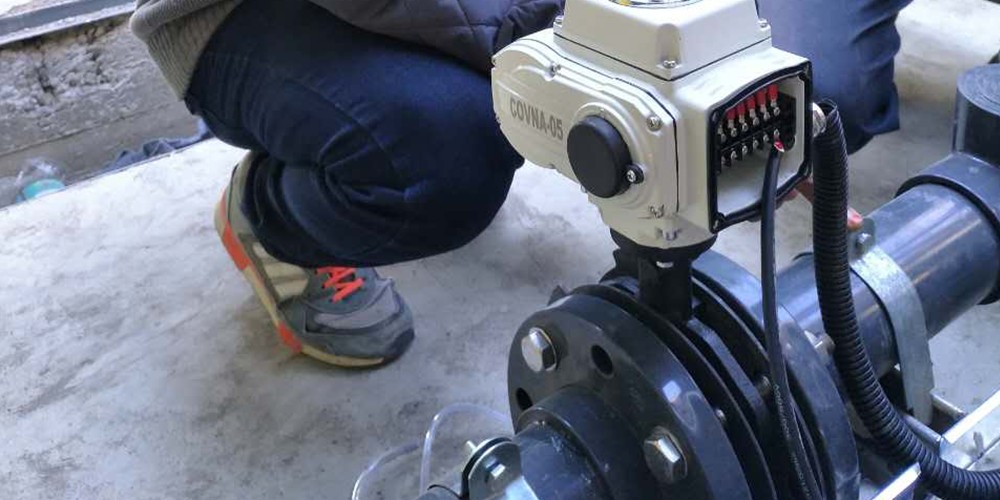

Injap rama -rama wafer

Reka bentuk:

  ▪️No lugs berulir pada badan injap

  ▪ ▪ Dipercepatkan melalui mampatan antara dua bebibir saluran paip menggunakan bolt melalui

  Profil Kompak (30-40% lebih nipis daripada injap lug)

Komponen utama:

  ▪ UPAT Tempat duduk yang luar biasa (biasanya EPDM atau NBR) terikat pada badan injap

Batasan Pemasangan:

  ▪️ 'Injap wafer memerlukan penjajaran bebibir yang tepat - walaupun 2mm misalignment dapat mengurangkan jangka hayat meterai sebanyak 60%. '

  - ASME B16.34 Garis Panduan Pemasangan

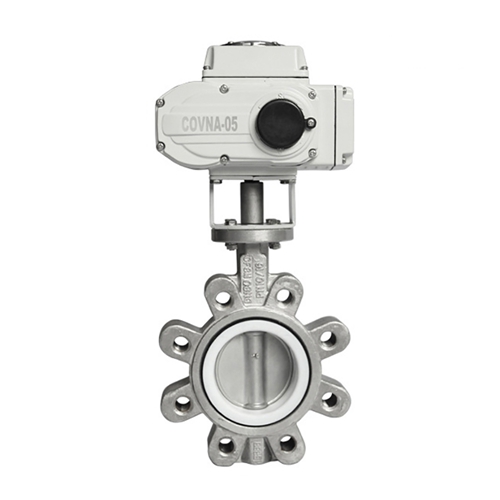

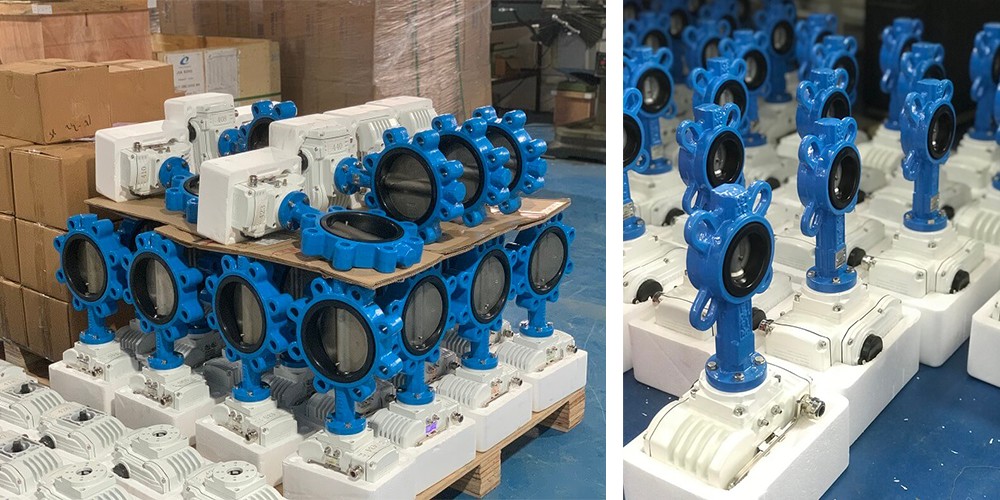

Injap rama -rama lug

Reka bentuk:

  ▪ Tetapkan lugs threaded (telinga) di kedua -dua belah badan injap

  ▪ Terima kasih bebas bolting ke setiap bebibir (4-8 bolt setiap sisi)

  ▪ ▪Pipeline Flanges tetap dihubungkan semasa penyingkiran injap

Komponen utama:

  ▪ UPAT Benang LUG yang dikuatkuasakan (Bahan Biasa: ASTM A536 Besi mulur atau 316L SS)

Standard Kritikal:

  ▪️API 609 mandat ketebalan lug minimum sebagai 1.25 × ketebalan dinding badan injap untuk penahanan tekanan.

2. Perbandingan Prestasi: 5 Faktor Kritikal

3. Bila memilih setiap jenis

4 senario yang memihak kepada injap wafer

1. Sistem yang terkawal ruang

• Sesuai untuk jurang bebibir <panjang injap + 10mm

• Contoh: Saluran HVAC yang dipasang siling

2. Cecair unidirectional tekanan rendah

• Sistem air/udara ≤ 10 bar

• Elakkan aliran berdenyut atau berbasikal yang kerap

3. Projek sensitif kos

• 35-40% lebih rendah kos pendahuluan vs injap lug

• Nota: Kos Pemilikan Jumlah Tinggi (TCO) mungkin

4. Keperluan pemasangan yang cepat

• Pemasangan injap wafer DN150 ≈ 18 minit

• (vs 25 minit untuk injap lug)

5 permohonan wajib untuk injap lug

1. Pengedap dua arah

• Sistem perlindungan kebakaran, garis peredaran semula kimia

2. Sistem tekanan sederhana/tinggi

• Tekanan> 10 bar atau dengan turun naik

3. Penyelenggaraan yang kerap

• Membolehkan pembongkaran tunggal tanpa penutup sistem

4. Persekitaran getaran tinggi

• Lugs bertahan> getaran 5G (mil-std-810g mematuhi)

4. Kesalahpahaman teknikal biasa

Mitos 1 : 'Injap Lug hanya injap wafer yang lebih berat '

Realiti :

• Perbezaan struktur melebihi berat badan:

• Cakera injap lug lebih tebal 50% untuk tekanan dua arah

• Diameter batang 20-30% lebih besar (menghalang kegagalan kilasan)

• Meterai pelbagai lapisan (EPDM + tetulang keluli tahan karat)

Mitos 2 : 'Injap wafer boleh diubah untuk penggunaan bidirectional '

Analisis Risiko :

• Punca tekanan terbalik:

• Misalignment cakera ≥0.5mm → 80% kebocoran lebih tinggi

• Tekanan ricih batang overload → risiko patah

• Kajian Kes : $ 220,000 Kejadian kebocoran dari injap wafer yang diubahsuai di loji kuasa

5. Pematuhan & Persijilan

6. Spesifikasi Teknikal

7. Soalan yang sering ditanya

S1: Bolehkah saya menukar injap wafer ke injap gaya lug?
A: Secara teknikal mustahil. Reka bentuk struktur, sistem pengedap, dan pengesahan tekanan berbeza sepenuhnya. Retrofit melanggar piawaian BPE ASME.

S2: Mengapa injap lug lebih mahal?
J: Perbezaan kos berasal dari:

• 25-30% lebih banyak penggunaan bahan

• Pemesinan tambahan (toleransi benang lug ≤ ± 0.05mm)

• 2 × ujian meterai dua arah yang lebih lama

S3: Bagaimana dengan cepat mengenal pasti jenis injap?
A: Kaedah dua langkah:

1. Periksa lugs berulir pada badan injap

2. Ulasan NamePlate Standard: API 609 = Lug, ISO 5752 = wafer

Kesimpulan & Panduan Tindakan

Memahami perbezaan teras menghalang risiko sistemik:

• Injap wafer : Ekonomi untuk sistem tekanan rendah, tekanan rendah

• Injap Lug : Penting untuk pengedap dua arah, tekanan tinggi, dan fleksibiliti penyelenggaraan

Sokongan Pakar Covna :

• Percuma Memo Teknikal Pemilihan Injap (Termasuk templat pengiraan ASME)

• Pasukan Kejuruteraan Tersedia untuk Ulasan dan Pengesahan Lukisan Pipeline
