Was ist ein Magnetventil

Ansichten: 0     Autor: Site Editor Veröffentlichung Zeit: 2025-05-28 Herkunft: Website

Was ist ein Magnetventil?

Einführung

Magnetventile sind kleine Geräte, die dazu beitragen, den Flüssigkeitsfluss oder Gase zu steuern. An vielen Orten nutzen sie wie Fabriken, Autos, Klimaanlagen und medizinische Maschinen. Wenn Sie sich jemals gefragt haben , 'Was ist ein Magnetventil?' ' , Beantwortet dieser umfassende Leitfaden alle Ihre Fragen.

Sie werden erfahren, wie Magnetventile funktionieren, die verschiedenen Typen, ihre Anwendungen, Vorteile und wie Sie die besten für Ihre Anforderungen auswählen. Wir machen Ventile und möchten erklären, warum die Auswahl guter Magnetventile von jemandem, dem Sie vertrauen, Ihrem System hilft, besser zu arbeiten und länger zu halten.

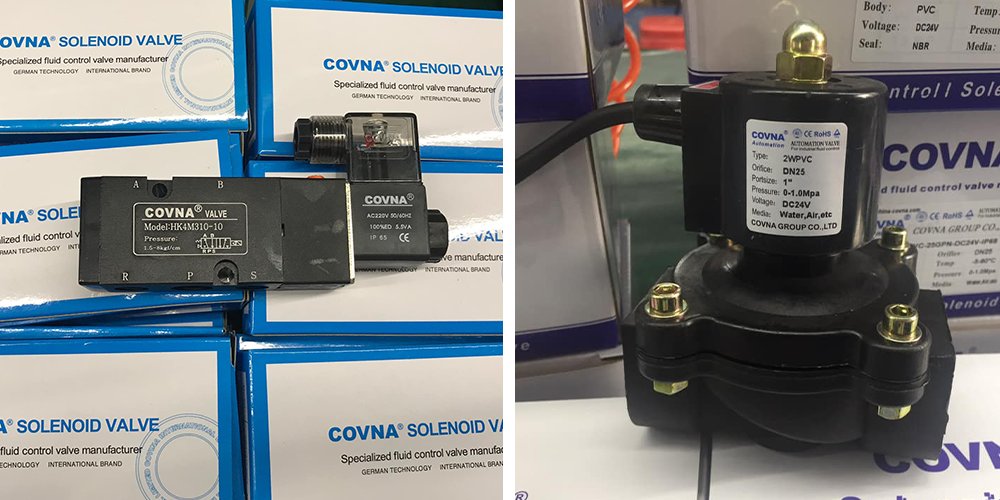

Was ist ein Magnetventil

1. Was ist ein Magnetventil?

Ein Magnetventil ist ein elektromechanisches Gerät, mit dem der Flüssigkeitsfluss oder Gase automatisch gesteuert wird. Es verwendet elektrische Leistung, um einen kleinen Teil zu bewegen, der das Ventil öffnet oder schließt, Flüssigkeit oder Gasfluss oder Stopp zulassen.

Im Gegensatz zu manuellen Ventilen bieten Magnetventile eine Fern-, schnelle und präzise Steuerung, wodurch sie bei der Automatisierung und der Prozesssteuerung unverzichtbar sind.

Schlüsselmerkmale:

  • • Elektrisch betätigt: Verwendet eine elektrische Spule, um zu betätigen.

  • Steuerfluss ein/aus: Typischerweise als Schalter für den Flüssigkeitsfluss.

  • Schnelle Antwort: Öffnet oder schließt sich innerhalb von Millisekunden.

  • Kompaktes Design: Leicht in komplexe Systeme integriert.

Grundlegende Definition:

Ein Magnetventil verwendet Elektrizität, um ein kleines Teil innerhalb des Ventils zu bewegen, das den Flüssigkeitsfluss oder Gase steuert.

2. Wie funktioniert ein Magnetventil?

Um zu verstehen, wie ein Magnetventil funktioniert, müssen Sie wissen, wie seine elektrischen Teile und beweglichen Teile zusammenarbeiten.

2.1 Das elektromagnetische Prinzip

Das Magnetventil arbeitet nach dem Prinzip des Elektromagnetismus:

  • Wenn ein elektrischer Strom durch die Magnetspule fließt (ein dicht gewickter Kupferdraht), erzeugt er ein Magnetfeld.

  • Dieses Magnetfeld übt eine Kraft auf den Kolben oder den Anker (eine ferromagnetische Komponente innerhalb der Spule) aus.

  • Der Kolben bewegt sich entweder das Öffnen oder Schließen der Ventilöffnung, die den Flüssigkeitsfluss steuert.

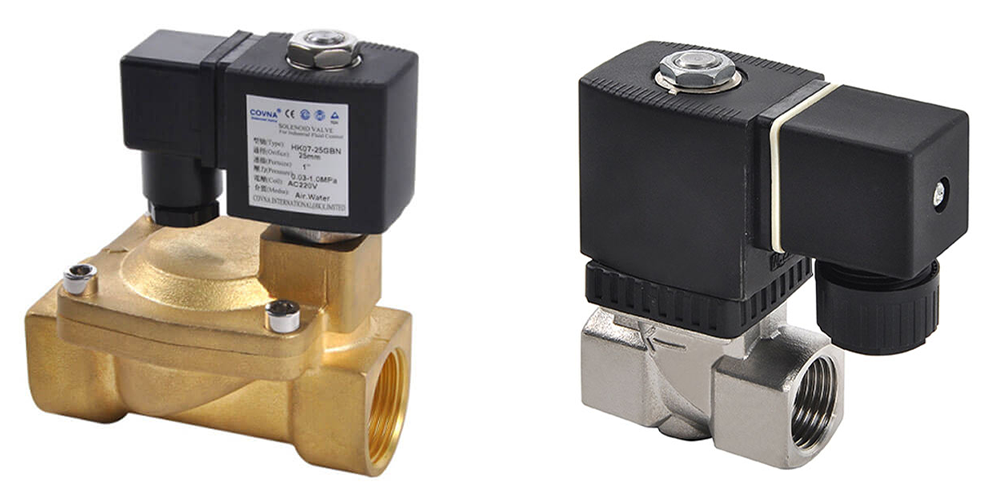

  • Was ist ein Magnetventil3

2.2 detaillierte Betriebsschritte

Lassen Sie uns den Betrieb ausführlicher für ein normal geschlossenes (NC) Magnetventil aufschlüsseln :

Ventil in Ruhe (de-verstärkt) :

  • Die Spule wird nicht angetrieben, sodass kein Magnetfeld erzeugt wird.

  • Eine Feder drückt den Kolben nach unten und drückt ihn fest gegen den Ventilsitz.

  • Dies versiegelt die Öffnung und verhindert den Flüssigkeitsfluss.

Ventil energetisiert :

  • Der elektrische Strom führt durch die Spule und erzeugt ein Magnetfeld.

  • Die Magnetkraft zieht den Kolben gegen die Federkraft nach oben.

  • Die Öffnung öffnet sich und lässt Flüssigkeit durch das Ventil gehen.

Ventil kehrt zur Ruhe zurück :

  • Wenn die Leistung abgeschnitten wird, drückt die Feder den Kolben zurück in die versiegelte Position und stoppt den Fluss.

Ein normalerweise geöffnetes (NO) -Ventil ist offen, wenn die Leistung ausgeschaltet ist, und es schließt sich, wenn die Stromversorgung eingeschaltet ist.

2.3 Einsatzventil mit Pilotunternehmen funktionieren

Bei Hochdruck- oder großen Strömungsanwendungen kann ein Direktverletzungskolben zu schwer sein, um sich effizient zu bewegen. Ein Pilot-betriebenes Magnetventil öffnet oder schließt ein kleines Loch, das das Ventil steuert.

  • Der Flüssigkeitsdruck selbst hilft beim Öffnen oder Schließen des Hauptventils.

  • Dieses Design reduziert die Kraft, die der Magnet ausüben muss, und ermöglicht den Betrieb unter hohen Drücken oder größeren Strömungen.

2.4 Elektrische Anforderungen

  • Spannung: Magnetventile können durch Wechselstrom- oder DC -Spannung angetrieben werden. Gemeinsame Werte umfassen 12 V DC, 24 V DC, 110 V AC, 220 V AC.

  • Stromverbrauch: Bereiche von ein paar Watt bis hin zu zehn Watts je nach Größe und Typ.

  • Arbeitszyklus: Einige Ventile können kontinuierlich arbeiten, während andere nur für kurze Zeiträume arbeiten.

2.5 Vorteile der elektromechanischen Kontrolle

  • Geschwindigkeit: Magnetventile reagieren in Millisekunden.

  • Automatisierung: Ermöglicht die Fernbedienung und Integration in automatisierte Systeme.

  • Genauigkeit: Genaue Kontrolle der Flüssigkeitsan- und Aus -Zustände.

3. Arten von Magnetventilen

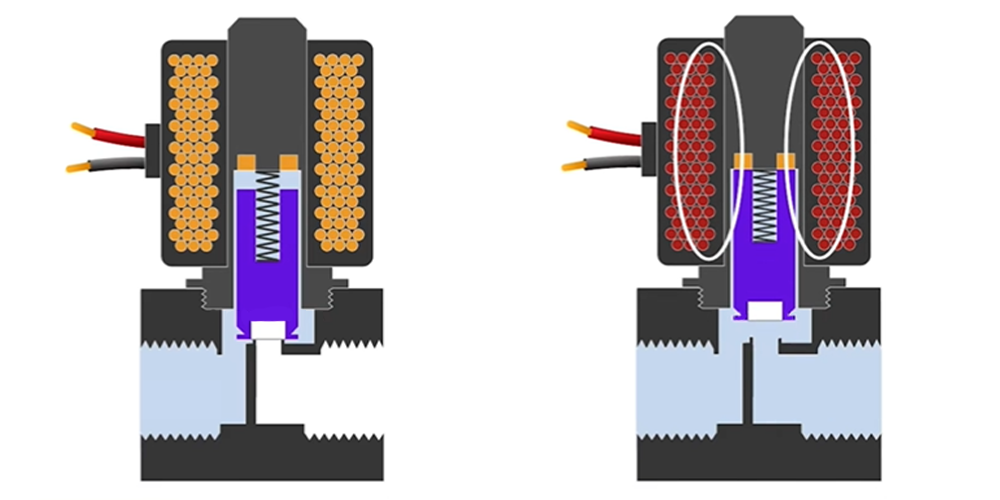

Was ist ein Magnetventil5

3.1 Magnetventile mit direkter Wirkung

Direktverträge haben eine einfache Struktur. Die Magnetspule bewegt den Kolben direkt, um das Ventil zu öffnen oder zu schließen.

  • Vorteile:

  • Für den Betrieb ist keine minimale Druckdifferenz erforderlich.

  • Geeignet für niedrige Durchflussraten und niedrige Drücke (typischerweise bis zu 10 bar).

  • Schnelle Schaltfähigkeit.

  • Anwendungen:

  • Laborgeräte, medizinische Geräte, kleine Flüssigkeitskreise.

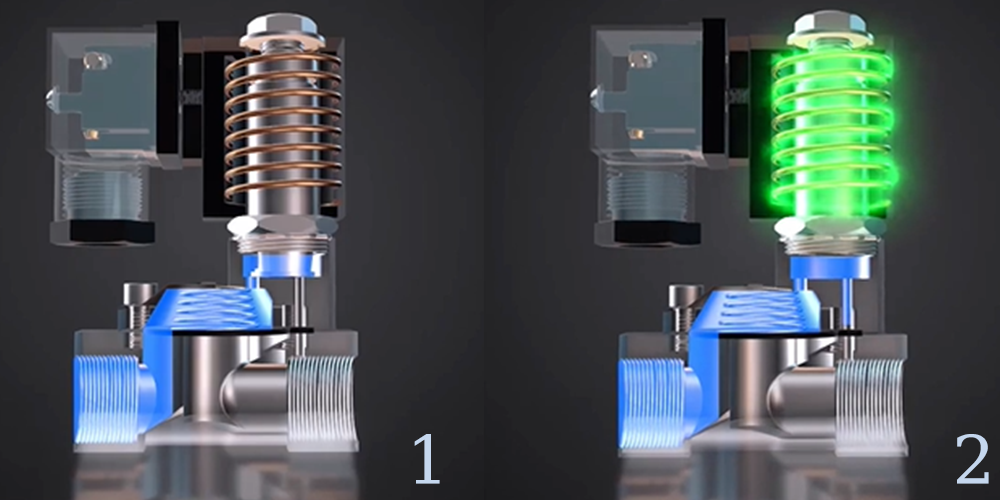

  • Was ist ein Magnetventil6

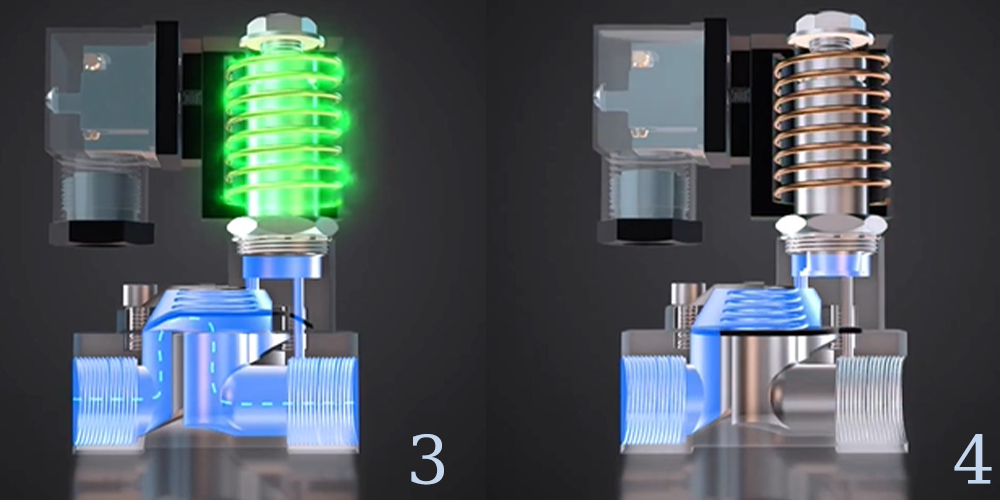

  • Was ist ein Magnetventil7

3.2 Solenoid-Ventile von Pilotunternehmen

Diese Ventile verarbeiten höhere Druck- und Durchflussraten.

  • Der Magnet betreibt nur eine kleine Pilotöffnung.

  • Das Hauptventil öffnet oder schließt basierend auf Flüssigkeitsdruck, der auf einem Membran oder einem Kolben wirkt.

  • Normalerweise erfordern ein Mindestdruckdifferential (z. B. 0,2 bis 0,5 bar), um zu funktionieren.

Vorteile:

  • Kann mit hohem Druck umgehen (bis zu Hunderten von Balken).

  • größere Ventilgrößen und Durchflussraten möglich.

  • energieeffizient als Magnet guht nur Piloten.

Anwendungen:

  • Industrieprozesskontrolle, Wasseraufbereitungsanlagen, HLK -Kälte.

3,3 Zwei-Wege-Magnetventile

  • Sie bestehen aus einem Einlassport und einem Outlet -Port.

  • Einfaches Ein/Aus -Steuerung des Flusses.

  • Normalerweise geschlossen, um den Flüssigkeitsfluss zu stoppen, wenn sie nicht mit Energie versorgt werden.

Gemeinsame Verwendungen:

  • Wasserversorgungskontrolle, pneumatische Aktuatoren, Kraftstoffsysteme.

3,4 Drei-Wege-Magnetventile

  • Sie haben drei Ports: einen Einlass und zwei Steckdosen oder zwei Einlässe und eine Auslass.

  • Wird verwendet, um den Durchfluss zwischen zwei Pfaden zu wechseln oder Flüssigkeiten zu mischen/umzuleiten.

  • Sie können sie als normalerweise geschlossen oder normalerweise geöffnet konfigurieren.

Anwendungen:

  • Luftsteuerungssysteme, Vakuumsysteme, pneumatische Zylinder.

3,5 Vier-Wege-Magnetventile

  • Normalerweise verwendet, um doppelwirkende pneumatische Zylinder zu kontrollieren.

  • Stellen Sie zwei Steckdosen und zwei Einlässe zur Druck- und Anstrengung zur Verfügung.

  • häufig in der industriellen Automatisierung und Robotik gefunden.

3.6 andere besondere Typen

  • Explosionssicheres Ventile: Für gefährliche Umgebungen ausgelegt.

  • Hochtemperaturventile: Verwenden Sie spezielle Materialien, um extremer Wärme standzuhalten.

  • Ventile für Lebensmittelqualität: Hergestellt aus sanitären Materialien für hygienempfindliche Industrien.

4. Schlüsselkomponenten eines Magnetventils

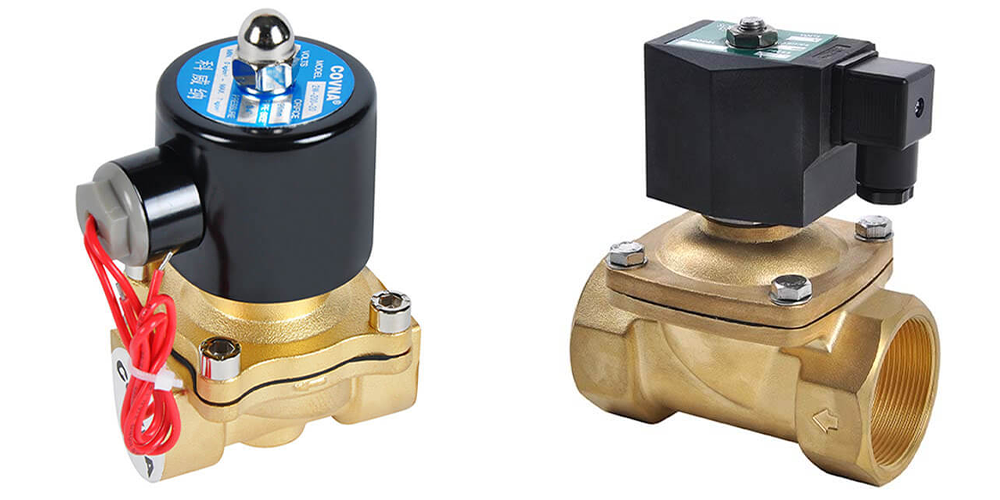

Was ist ein Magnetventil1

4.1 Magnetspule

  • aus isoliertem Kupferdraht hergestellt.

  • In einem Schutzgehäuse eingeschlossen, oft versiegelt, um vor Feuchtigkeit und Staub zu schützen.

  • Das Spulendesign beeinflusst den Stromverbrauch und die Wärmeerzeugung.

4.2 Kolben oder Anker

  • Normalerweise aus ferromagnetischem Material.

  • Genau bearbeitet, um sich reibungslos in der Spule zu bewegen.

  • an ein Ventilversiegelungselement angebracht.

4.3 Ventilkörper

  • Hergestellt aus Materialien wie Messing, Edelstahl oder Kunststoff, je nach Anwendung.

  • Enthält Flüssigkeitspassagen und Anschlüsse für Einlass/Auslass.

4.4 Ventilsitz und Siegel

  • kritisch für die Sicherstellung einer engen Abschaltung.

  • Hergestellt aus Elastomeren wie Viton, EPDM oder PTFE.

  • Die Auswahl hängt von der Flüssigkeitskompatibilität und der Temperatur ab.

4.5 Frühling

  • Bietet eine Kraft, um Kolben in die Standardposition zurückzugeben.

  • Material, das für Korrosionsbeständigkeit und Müdigkeitsleben ausgewählt wurde.

5. Häufige Anwendungen von Magnetventilen

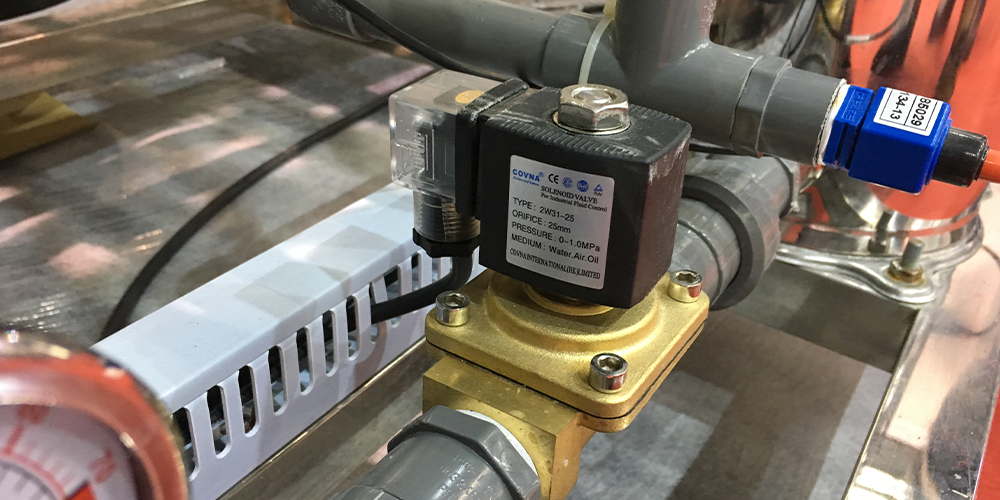

Was ist ein Magnetventil9

5.1 Industrieautomatisierung

  • Kontrolle der pneumatischen und hydraulischen Zylinder.

  • Automatisierte Flüssigkeitsabgabe.

  • Sicherheitsabschaltungssysteme.

5.2 Wasser- und Abwasserbehandlung

  • Automatisierte Ventilsteuerung für Filtration, chemische Dosierung und Durchflussregelung.

  • Genauige Kontrolle reduziert die manuelle Arbeit und Fehler.

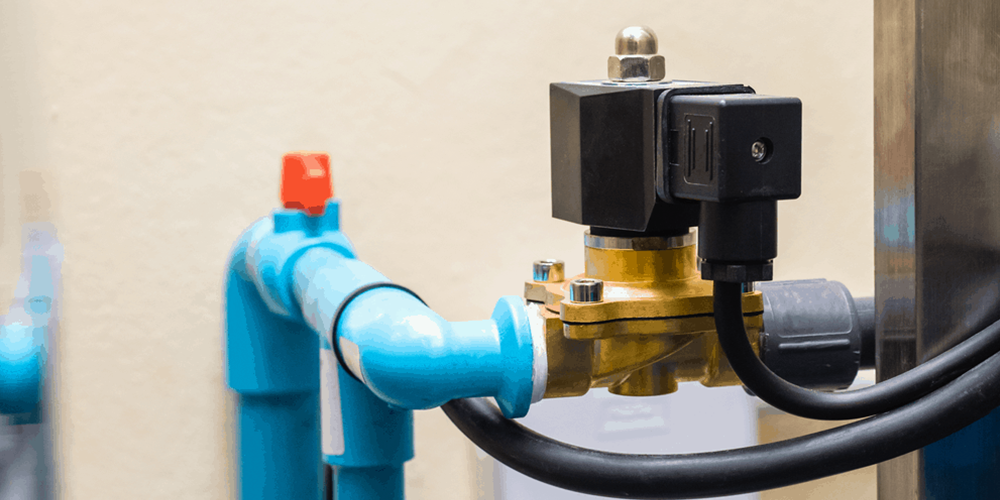

  • Was ist ein Magnetventil88

5.3 HLK -Systeme

  • Kontrolle des Kältemittelsflusss in Kühl- und Heizsystemen.

  • Zonenkontrollventile für die Temperaturregulation.

5.4 medizinische Geräte

  • Genauige Kontrolle von Gasen und Flüssigkeiten in Beatmungsgeräten, Anästhesiemaschinen.

  • Sterile Konstruktionen für medizinische Flüssigkeitssysteme.

5.5 Automobil

  • •  Kraftstoffeinspritzventile.

  • •  Übertragungssteuerventile.

5.6 Landwirtschaft

  • •  Bewässerungskontrolle, Düngemittel -Injektionssysteme.

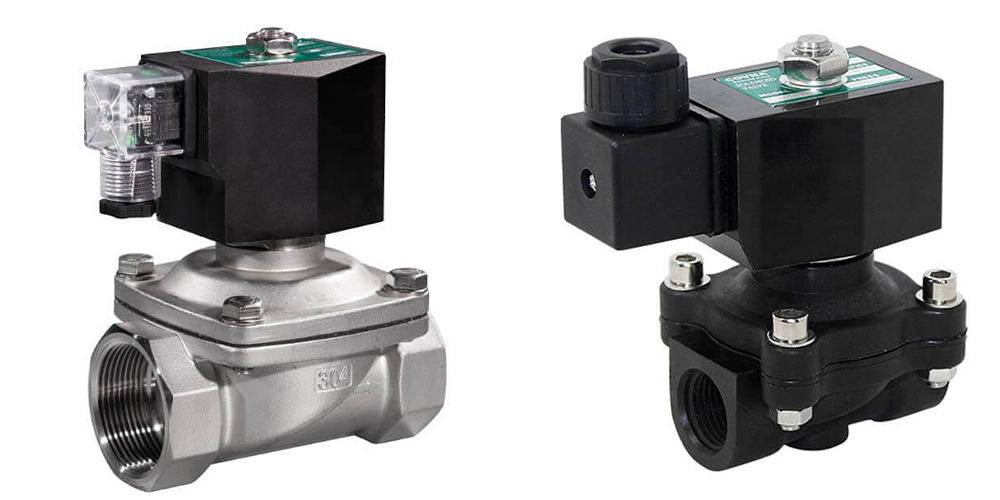

  • Was ist ein Magnetventil2

6. Vorteile der Verwendung von Magnetventilen

  • •  Automatisierungsbereit: Perfekt für die Integration von SPS- und SCADA-Systemen.

  • •  Reduzierte Arbeitskosten: Es ist kein manueller Ventilbetrieb erforderlich.

  • •  Verbesserte Sicherheit: Fernabschaltungsfunktionen in Notfällen.

  • •  Kompakter Fußabdruck: Sparen Sie Platz in der Panel- oder Gerätedesign.

  • •  Hohe Zuverlässigkeit: Festkörperregelung mit minimalem mechanischen Verschleiß.

  • •  Niedriger Stromverbrauch: Wichtig für batteriebetriebene oder entfernte Systeme.

7. So wählen Sie das richtige Magnetventil aus

Betrachten Sie bei der Auswahl eines Magnetventils:

7.1 Flüssigkeitseigenschaften

  • •  Ist der flüssige korrosive, abrasive, viskose?

  • •  Wählen Sie kompatible Materialien und Dichtungen.

7.2 Betriebsdruck und Durchflussrate

  • •  Stellen Sie sicher, dass das Ventil für den maximalen Systemdruck bewertet wird.

  • •  Überprüfen Sie den Lebenslauf (Durchflusskoeffizient) auf die erforderliche Durchflusskapazität.

7,3 Spannung und Stromversorgung

  • •  Übereinstimmung der Spannung der Ventilspule mit der verfügbaren Stromquelle.

  • •  Berücksichtigen Sie die Spulenleistung für kontinuierliche oder zeitweilige Pflicht.

7.4 Umgebungsbedingungen

  • •  Temperaturextreme, Feuchtigkeit, Staub, Explosionsrisiken.

  • •  Wählen Sie entsprechende Gehäuse und Zertifizierungen.

7.5 Größe und Portverbindungen

  • •  Flansch-, Gewinde- oder Komprimierungsanpassungen.

  • •  Passen Sie die Rohrgrößen und -standards an.

7.6 Zertifizierung und Standards

  • •  Branchenspezifische Zertifizierungen (UL, CE, ATEX).

  • •  Einhaltung der Sicherheits- und Qualitätsstandards.

8. Gemeinsame Materialien, die in Magnetventilen verwendet werden

Die Auswahl der richtigen Materialien ist entscheidend für die Leistung von Magnetventil und die Langlebigkeit, insbesondere wenn es um harte Medien oder anspruchsvolle Umgebungen geht.

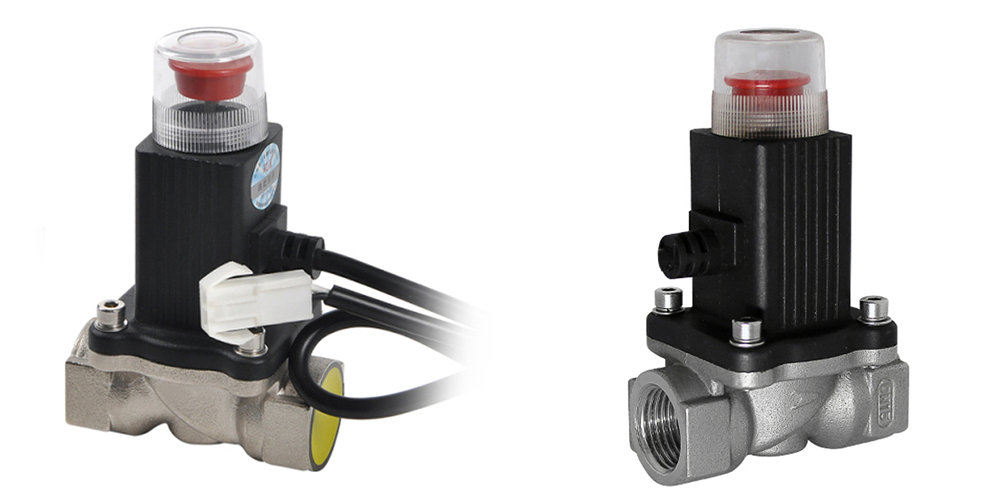

Was ist ein Magnetventil4

8.1 Ventilkörpermaterialien

  • Messing:

  • •  weit verbreitet für allgemeine Ventile.

  • •  Ausgezeichnete Bearbeitbarkeit und Korrosionsbeständigkeit in Wasser- und Luftanwendungen.

  • •  Wirtschaftliche Wahl für niedrige bis mittlere Druck.

  • Edelstahl (304, 316):

  • •  Bevorzugt für ätzende Flüssigkeiten, harte Chemikalien und Anwendungen für Lebensmittelqualität.

  • •  Ausgezeichnete Festigkeit und Temperaturbeständigkeit.

  • •  Geeignet für Hochdruck- und Sanitärumgebungen.

  • Kunststoff (PVC, PTFE, Polypropylen):

  • •  Leicht, korrosionsbeständig.

  • •  In der chemischen Verarbeitung und Wasserbehandlung verwendet.

  • •  Niedrigere Druck- und Temperaturgrenzen.

8.2 Versiegelungsmaterialien

  • NBR (Nitril Butadiene Gummi):

  • •  Gut für Öle, Wasser und Luft.

  • •  Mäßiger Temperaturbereich.

  • Viton (FKM):

  • •  Hohe chemische Resistenz und Temperaturtoleranz.

  • •  Geeignet für aggressive Flüssigkeiten und hohe Temperatur.

  • EPDM (Ethylenpropylen -Dien -Monomer):

  • •  Ausgezeichnete Beständigkeit gegen heißes Wasser, Dampf und einige Chemikalien.

  • •  Nicht mit Ölen kompatibel.

  • PTFE (Teflon):

  • •  Ausstehende chemische Resistenz und Temperaturtoleranz.

  • •  Sehr geringe Reibung für einen reibungslosen Ventilbetrieb.


9. Installations- und Wartungstipps für Magnetventile

Die ordnungsgemäße Installation und Wartung sind von entscheidender Bedeutung, um die Lebensdauer und die Leistung der Magnetventil zu maximieren.

9.1 Installationsrichtlinien

  • •  Durchflussrichtung: Folgen Sie immer dem am Ventilkörper markierten Pfeil, um die korrekte Flussrichtung zu erhalten.

  • •  Montageposition: Normalerweise vertikal montiert, um einen ordnungsgemäßen Betrieb zu gewährleisten, sofern nicht anders angegeben.

  • •  Elektrische Verkabelung: Verwenden Sie die richtigen Steckverbinder und sorgen Sie für die korrekte Spannung und Polarität. Schützen Sie die Verkabelung vor Feuchtigkeit und mechanischer Beschädigung.

  • •  Trümmerverhütung: Installieren Sie Filter oder Sieben stromaufwärts, um zu verhindern, dass Schmutz und Partikel Ventilsitze und Dichtungen beschädigen.

  • •  Druckprüfung: Überprüfen Sie die Kompatibilität der Systemdruck, bevor Sie die Stromversorgung anwenden.

9.2 Best Practices der Wartung

  • •  Regelmäßige Inspektion: Überprüfen Sie Lecks, ungewöhnliche Geräusche oder Spulenheizung.

  • •  Reinigung: Entfernen Sie Trümmer und Sediment regelmäßig, insbesondere in rauen Umgebungen.

  • •  Spulenprüfung: Messen Sie die Spulenwiderstand und die Kontinuität, um elektrische Fehler zu erfassen.

  • •  Austauschverdichtung: Ersetzen Sie Dichtungen und Dichtungen, wenn Sie abgenutzt oder beschädigt sind, um Leckagen zu vermeiden.

  • •  Schmierung: Typischerweise sind Magnetventile wartungsfrei, aber einige Modelle erfordern möglicherweise eine leichte Schmierung von beweglichen Teilen.

10. Fehlerbehebung bei häufigem Problem mit Magnetventilen

Was ist ein Magnetventil11

10.1 Ventil öffnen oder schließen nicht

  • •  Überprüfen Sie die Stromversorgung und Spulenzustand.

  • •  Gewährleisten Sie die korrekte Spannung und Verkabelung.

  • •  Überprüfen Sie auf Trümmer, die den Kolben oder den Ventilsitz blockieren.

  • •  Bestätigen Sie eine ausreichende Druckdifferenz für Pilotbetriebene Ventile.

  • •  Überprüfen Sie, ob Sie Federbeschädigungen oder Kolben kleben können.

10.2 Spulenüberhitzung

  • •  kontinuierliche Energieüberschüsse über einen Spulenabschlusszyklus hinaus.

  • •  Falsche Spannung oder Spulenwicklungschaden.

  • •  Schlechte Belüftung in der Spule.

10.3 Leckage

  • •  Abgenutzte oder beschädigte Dichtungen oder Ventilsitze.

  • •  Fremdepartikel in der Dichtfläche eingelegt.

  • •  Falsche Installation, die eine unsachgemäße Versiegelung verursacht.

11. Innovationen und Trends in der Magnetventiltechnologie

11.1 Verbesserungen der Energieeffizienz

  • •  Entwicklung von Spulen mit geringer Leistung und Verriegelungsmagneten zur Reduzierung des Energieverbrauchs.

  • •  Verwendung fortschrittlicher Materialien für leichtere, reaktionsschnelle Plungen.

11.2 Smart -Magnetventile

  • •  Integration von Sensoren und IoT -Funktionen für die Fernüberwachung und -diagnostik.

  • •  Vorhersagewartung über Echtzeitdatenerfassung.

11.3 umweltfreundliche Designs

  • •  Ventile, die für Null-Leakage und niedrigere Emissionen ausgelegt sind.

  • •  Verwendung recycelbarer und ungiftiger Materialien.

12. Warum uns für Ihre Magnetventilanforderungen wählen?

Als führender Ventilhersteller verstehen wir die entscheidende Rolle, die Magnetventile in Ihren Systemen spielen. Hier ist, warum unsere Produkte hervorheben:

12.1 Überlegene Qualität und Zuverlässigkeit

  • •  Wir verwenden erstklassige Materialien, die internationale Standards erfüllen.

  • •  Strenge Qualitätskontrollprozesse sorgen für eine konsistente Ventilleistung.

12.2 Anpassungsfähigkeit

  • •  Schneiderige Ventilkonstruktionen, die Ihren spezifischen Anwendungen und Flüssigkeitstypen entsprechen.

  • •  Optionen für verschiedene Spannungen, Drucke, Portgrößen und Materialien.

12.3 Wettbewerbspreise und Unterstützung

  • •  Kosteneffektive Fertigung ohne Kompromissqualität.

  • •  Engagierte technische Support und schnelle Lieferdienste.

12.4 bewährte Branchenkompetenz

  • •  Jahrzehnte Erfahrung in der Dienste von Branchen wie Wasseraufbereitung, HLK, Automobil und mehr.

  • •  Vertrauen von globalen Kunden, die Präzision und Haltbarkeit fordern.

13. Wie man bestellt und Unterstützung bekommt

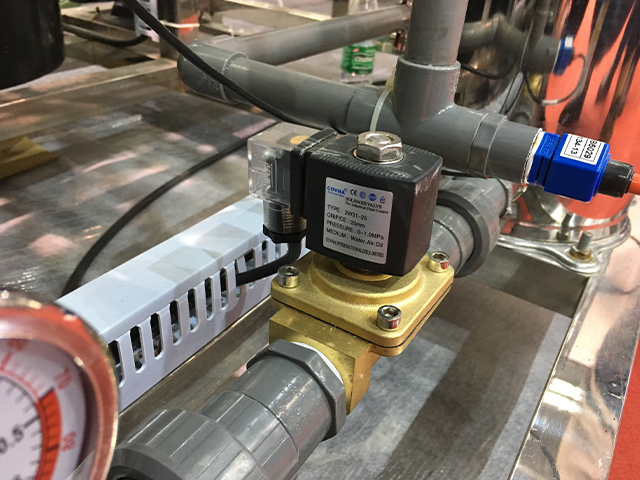

Was ist ein Magnetventil12

13.1 Beratungs- und Auswahlunterstützung

Unser Experte sales -Team hilft Ihnen bei der Auswahl des richtigen Magnetventils basierend auf Ihren technischen Anforderungen.

13.2 Probe und Tests

Wir bieten Proben zum Testen und Bewertung an, bevor Sie Massenbestellungen aufgeben.

13.3 Nachverkaufsservice

  • •  Garantieabdeckung und Reparaturunterstützung.

  • •  Technische Beratung und Unterstützung bei der Fehlerbehebung.

Abschluss

Wenn Sie wissen, was ein Magnetventil ist und wie es funktioniert, können Sie das richtige Ventil für Ihre Bedürfnisse auswählen. Dadurch funktioniert Ihr System besser und hält länger. Unabhängig davon, ob Sie Ventile für Maschinen, Flüssigkeitsregelung oder spezielle Aufgaben benötigen, sind unsere Solenoid-Ventile von guter Qualität die richtige Wahl.

Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und ein maßgeschneidertes Angebot zu erhalten!


Kontakt
  +86-17317982006
  +86-17317982006
  sales@covnav.com
  sales@covnav.com
 Longchang Micro-Changyuan, Distrikt Dongcheng Dongguan, China
Erkunden
Unterstützung
Folgen Sie uns
Copyright © 2025 Covna | Angetrieben von Covna
