Ein 3-Wege-Kugelhahn ist in vielen Branchen eine entscheidende Komponente in Flüssigkeitshandhabungssystemen. Es lässt Flüssigkeiten oder Gase in verschiedene Richtungen strömen, sich vermischen oder zwischen Rohren wechseln. Im Gegensatz zu herkömmlichen Zweiwegeventilen ist ein Dreiwege-Kugelhahn flexibler und effizienter, da er mehrere Durchflussmöglichkeiten in einem Ventil vereint.
Zu wissen, wie ein 3-Wege-Kugelhahn funktioniert, hilft Ingenieuren, Designern und Käufern, Systeme besser zu steuern und Geld bei der Einrichtung zu sparen. In diesem Leitfaden werden die Teile des Ventils, seine Funktionsweise, verschiedene Durchflussarten, Verwendungszwecke und Wartung erläutert, um Ihnen bei der Auswahl des richtigen Ventils zu helfen.

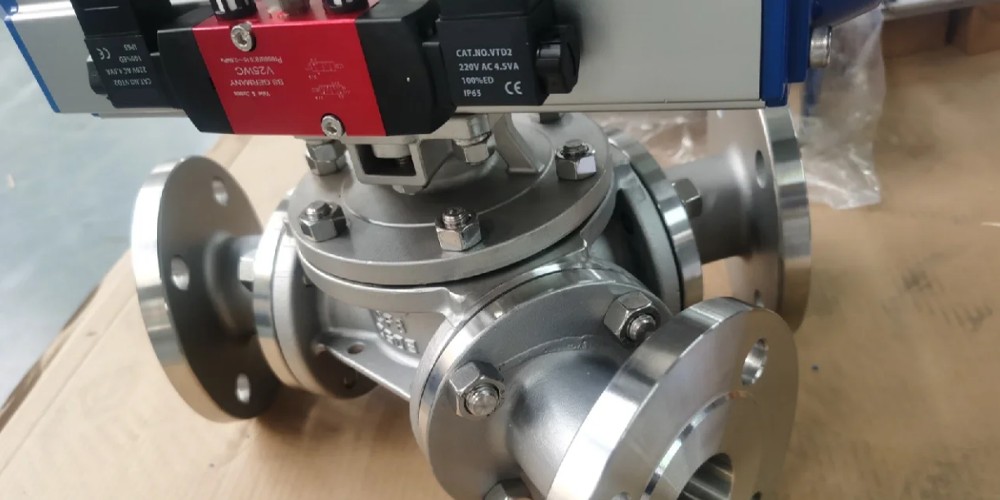

Ein 3-Wege-Kugelhahn hat drei Löcher, die als Anschlüsse A, B und C bezeichnet werden. Im Inneren befindet sich eine Kugel, die sich dreht, um zu steuern, wohin der Durchfluss fließt. Die Kugel verfügt über eine Bohrung (einen Hohlkanal), die sich beim Drehen des Ventilgriffs auf verschiedene Anschlüsse ausrichtet und so unterschiedliche Strömungswege ermöglicht.
Im Vergleich zu Zweiwegeventilen bieten 3-Wege-Kugelhähne:
• Strömungsumleitung : Flüssigkeit von einem Einlass zu zwei möglichen Auslässen leiten.
• Strömungsmischung : Kombinieren Sie zwei Einlässe zu einem Auslass.
• Durchflussumschaltung : Wechselnder Durchfluss zwischen verschiedenen Kreisläufen ohne mehrere Ventile.
Diese Multifunktionalität reduziert die Anzahl der erforderlichen Ventile, spart Platz, vereinfacht die Rohrleitungsanordnung und senkt die Kosten.

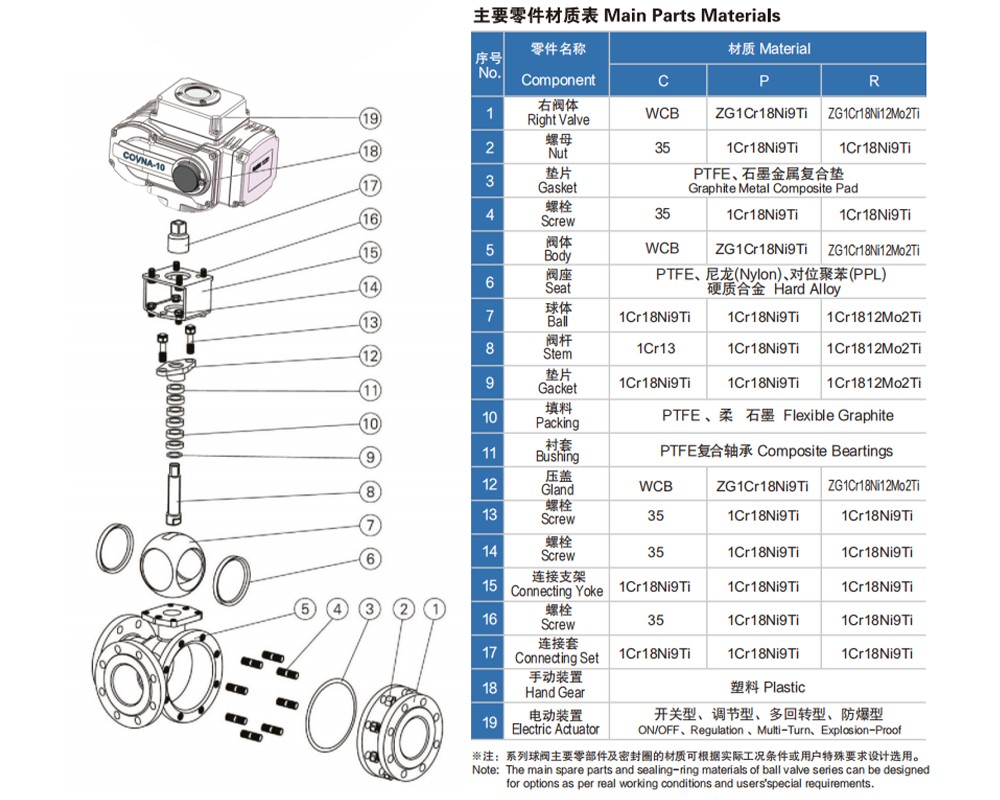

Das Verständnis der inneren Struktur des Ventils ist der Schlüssel zum Verständnis seiner Funktionsweise:
• Ventilkörper: Das Außengehäuse beherbergt alle Komponenten und hält Druck und korrosiven Medien stand. Zu den gängigen Materialien gehören Edelstahl (für Korrosionsbeständigkeit), Messing (für Kosteneffizienz) und Kohlenstoffstahl (für hohe Festigkeit).
• Kugel: Die zentrale kugelförmige Komponente mit einer Innenbohrung. Präzisionstechnik stellt sicher, dass sich die Kugel reibungslos im Ventilkörper dreht und gleichzeitig dichte Dichtungen aufrechterhält, um Leckagen zu verhindern.
• Schaft: Verbindet die Kugel mit dem Aktuator oder Griff. Es überträgt das Drehmoment zum Drehen und ist verschleiß- und korrosionsbeständig.
• Sitze und Dichtungen: Sitze bestehen normalerweise aus PTFE (Teflon) oder anderen Elastomeren und sorgen für eine dichte Abdichtung zwischen Kugel und Ventilkörper. Dichtungen rund um den Schaft verhindern Leckagen von außen.
• Griff oder Aktuator: Ermöglicht die manuelle oder automatische Steuerung der Kugelrotation. Die Antriebe können je nach Anwendungsbedarf pneumatisch, elektrisch oder hydraulisch sein.
Ein 3-Wege-Kugelhahn funktioniert aufgrund der Form des Lochs in der Kugel, das steuert, wie die Flüssigkeit durch das Ventil fließt, auf unterschiedliche Weise.
• Die Kugel hat eine „L“-förmige Bohrung, die den gleichzeitigen Durchfluss zwischen zwei Anschlüssen ermöglicht.
• Fungiert als Umlenkventil und leitet den Durchfluss von einem Einlass zu einem von zwei Auslässen.
• In jeder Griffposition fließt der Durchfluss von Anschluss A entweder zu Anschluss B oder zu Anschluss C, jedoch nicht zu beiden gleichzeitig.
Beispielanwendungsfall:
In einem HVAC-System kann ein 3-Wege-Ventil mit L-Anschluss gekühltes Wasser von der Hauptleitung entweder zu einer Kühlschlange oder einer Bypassleitung leiten.
• Die Bohrung der Kugel hat die Form eines „T“ und verbindet bis zu drei Anschlüsse gleichzeitig.
• Es kann Flüssigkeiten von zwei Anschlüssen in einen mischen oder den Durchfluss von einem Anschluss zu einem der beiden anderen leiten.
Beispielanwendungsfall:
Bei der chemischen Verarbeitung kann ein T-Anschlussventil zwei Reaktantenströme mischen, bevor der kombinierte Strom zu einem Reaktor geleitet wird.
Das Ventil funktioniert durch Drehen der Kugel im Inneren, wodurch verschiedene Strömungswege geöffnet oder geschlossen werden.
• Durch die Drehung des Griffs dreht sich die Kugel entweder um 90° oder 180° und steuert so die Flussrichtung.
• Die Ausrichtung der Bohrung mit den Anschlüssen bestimmt, welche Anschlüsse für den Durchfluss geöffnet sind.
• Das Ventil kann durch Drehen der Kugel zwischen mehreren Durchflusskonfigurationen wechseln.
• Die Ventilsitze bilden eine dichte Dichtung, die Lecks verhindert, wenn die Anschlüsse geschlossen sind.
Ein Griff am Ventil ermöglicht es dem Benutzer, die Kugel von Hand zu drehen, sodass die Durchflussrichtung einfach durch eine schnelle Drehung geändert werden kann.

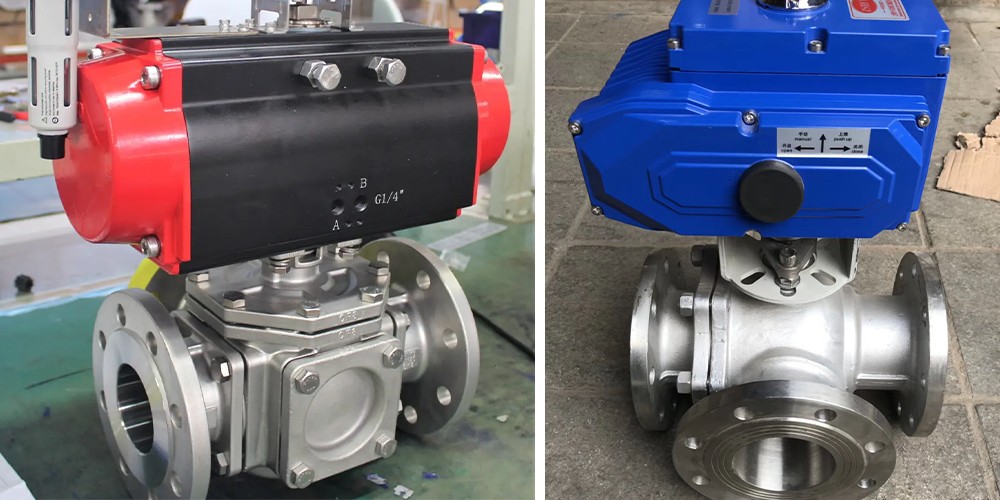

Bei komplexen oder schwer zugänglichen Systemen können luftbetriebene oder elektrische Geräte das Ventil automatisch drehen. Systeme wie SPS oder SCADA steuern sie als Teil automatisierter Industrieprozesse.

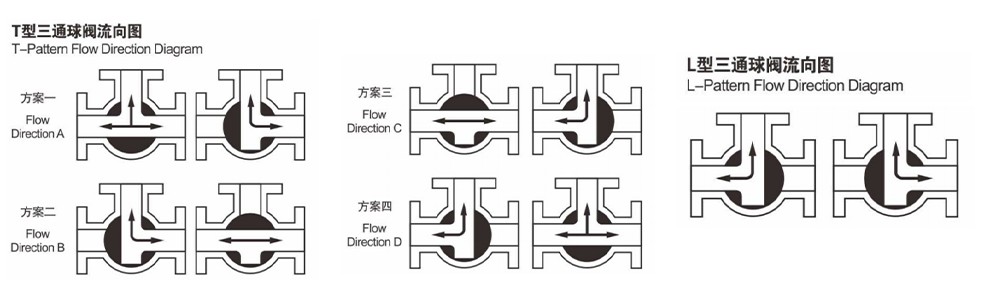

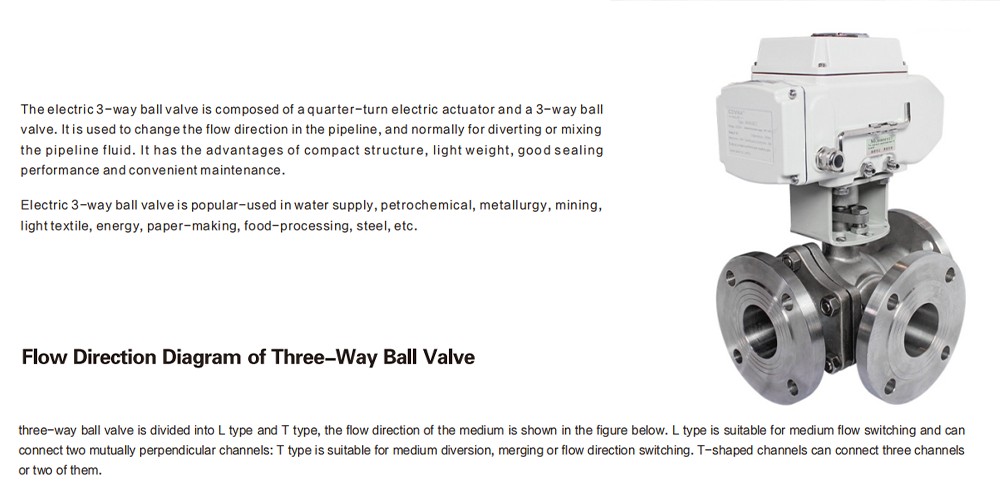

Lassen Sie uns typische Strömungsszenarien untersuchen:
| Position | L-Port-Strömungsmuster | T-Port-Strömungsmuster |
|---|---|---|
| 0° | Durchfluss von Anschluss A → Anschluss B | Durchfluss von Anschluss A → Anschluss B + Anschluss C |
| 90° | Durchfluss von Anschluss A → Anschluss C | Durchfluss von Anschluss B → Anschluss C |
| 180° | (Falls zutreffend) Geschlossen oder umgangen | Durchfluss von Anschluss B + Anschluss C → Anschluss A |
Die Leistung und Langlebigkeit eines 3-Wege-Kugelhahns hängen maßgeblich von den Materialien ab:
• Edelstahl (304, 316): Ideal für korrosive oder sanitäre Anwendungen wie in der Lebensmittel-, Getränke-, Pharma- und Chemieindustrie.
• Messing: Üblich für Wasser- und Niederdruckanwendungen, kostengünstig, aber weniger beständig gegen aggressive Chemikalien.
• Kohlenstoffstahl: Geeignet für Umgebungen mit hohem Druck und hoher Temperatur.
• Dichtungen: Oft wird PTFE verwendet, weil es Chemikalien gut widersteht. Sie können auch Materialien wie Viton oder EPDM wählen, wenn diese besser zur Flüssigkeit passen.
3-Wege-Kugelhähne werden in zahlreichen Branchen eingesetzt:
• Chemische Industrie: Präzises Mischen und Umleiten korrosiver Flüssigkeiten.
• Pharmazeutik: Sanitäre Durchflusskontrolle mit hohen Sauberkeitsstandards.
• HVAC: Leiten von Heiz- oder Kühlflüssigkeiten zu verschiedenen Teilen des Systems.
• Wasseraufbereitung: Umschalten des Durchflusses zwischen Filtern oder Aufbereitungsstufen.
• Lebensmittel und Getränke: Durchflusskontrolle mit hygienischem Design und Materialien.
• Öl und Gas: Strömungsumschaltung in Pipelines und Prozessanlagen.
• Fertigung: Automatisierte Prozesssteuerung in Montagelinien.
• Kompaktes Design: Kombiniert mehrere Durchflussfunktionen in einem Ventil und spart so Platz.
• Vereinfachte Verrohrung: Reduziert den Bedarf an zusätzlichen Ventilen und Anschlüssen.
• Schnellbedienung: Betätigung durch Vierteldrehung für schnelles Umschalten.
• Vielseitigkeit: Geeignet zum Mischen, Umleiten und Umschalten des Durchflusses.
• Haltbarkeit: Metallkugeln und robuste Sitze sorgen für Langlebigkeit.
• Geringe Leckage: Dichte Dichtungen minimieren Produktverluste und Umweltgefahren.
Berücksichtigen Sie bei der Auswahl eines 3-Wege-Kugelhahns Folgendes:
• Durchflussanforderungen: Benötigen Sie Mischen, Umleiten oder beides?
• Druck und Temperatur: Stellen Sie sicher, dass die Ventilleistung den Systembedingungen entspricht.
• Materialkompatibilität: Ventilkörper und Dichtungen müssen Ihrer Flüssigkeit standhalten.
• Größe und Verbindungstyp: Passen Sie die Rohrgröße an und wählen Sie Gewinde-, Flansch- oder Schweißenden.
• Betriebsart: Manuell oder automatisiert, je nach Steuerungsanforderungen.
• Industriestandards: Einhaltung von ISO-, ANSI-, API- oder Hygienezertifizierungen, falls erforderlich.
Unsere Ventilexperten unterstützen Sie gerne bei der Spezifizierung von Ventilen, die auf Ihre individuellen Anwendungen zugeschnitten sind.
Um eine optimale Ventilleistung aufrechtzuerhalten:
• Betätigen Sie die Ventile regelmäßig , um ein Festsitzen des Sitzes zu verhindern.
• Überprüfen Sie Dichtungen und Sitze . regelmäßig Bei Verschleiß oder Undichtigkeiten austauschen.
• Spindel und Dichtungen wie empfohlen schmieren.
• Vermeiden Sie ein zu starkes Drehmoment der Stellantriebe, um Kugel- oder Schaftschäden zu vermeiden.
• Rohrleitungen spülen , um Sedimentablagerungen zu vermeiden, die den Ventilbetrieb beeinträchtigen könnten.
Häufige Probleme sind geringfügige Undichtigkeiten, Schwierigkeiten beim Drehen des Griffs oder ein Festsitzen des Ventils, die häufig durch Reinigung oder Austausch der Dichtung behoben werden.
