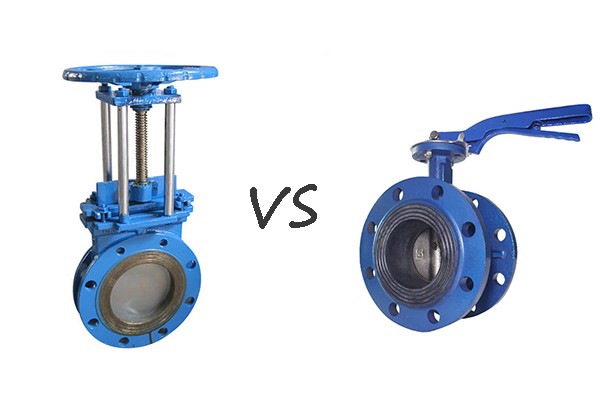

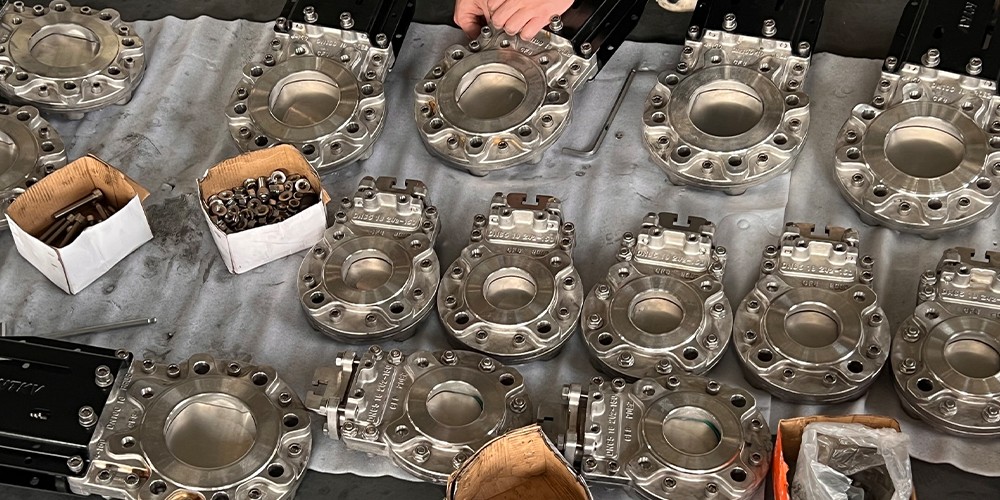

Valve de porte vs valve papillon: différences clés et comment choisir

Lors de la sélection de vannes pour les systèmes de tuyauterie industriels ou commerciaux, deux options communes sont Vannes de grille et Vannes papillon . Bien que les deux servent de dispositifs de contrôle de flux, leur conception, leurs performances et leurs applications varient considérablement. Ci-dessous, nous décomposons leurs différences avec les informations techniques des fabricants de soupapes et des normes de l'industrie.

1. Conception structurelle et mécanisme de fonctionnement

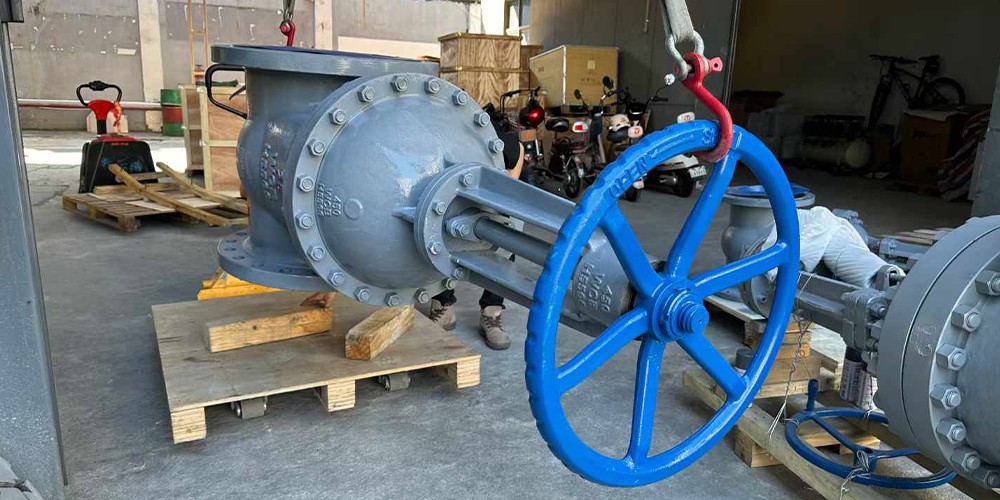

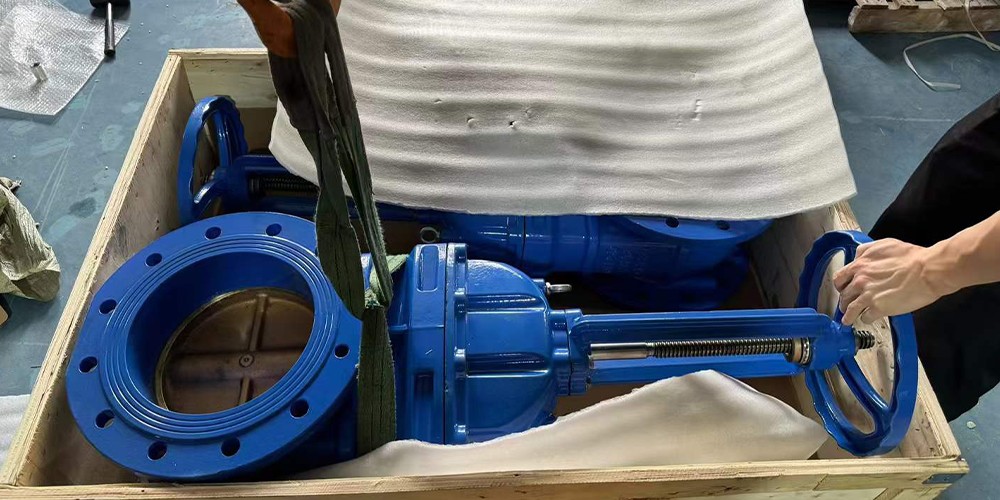

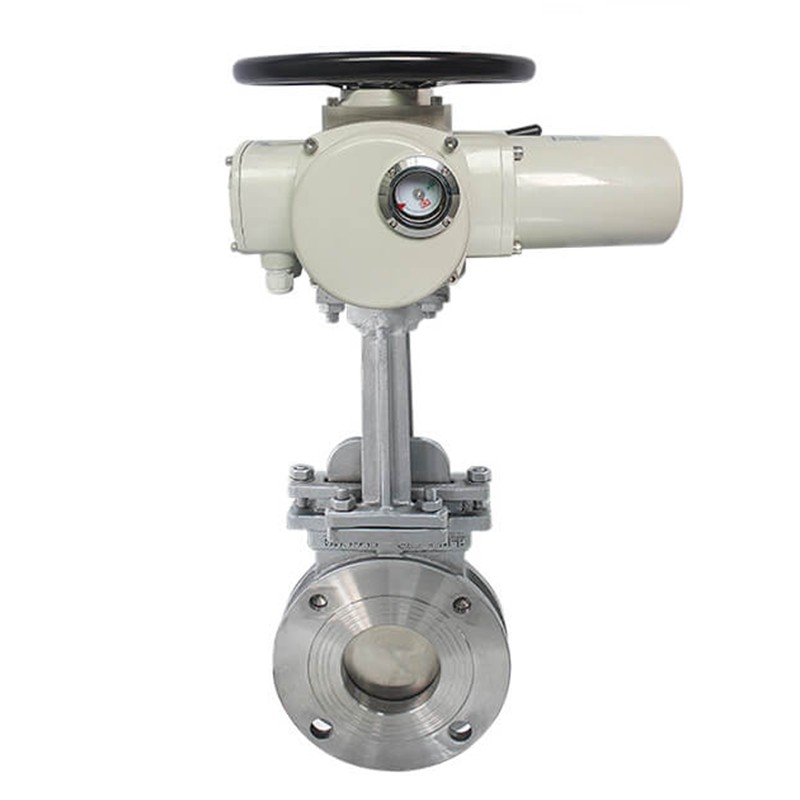

Vanne de porte

◼️  Conception: utilise une porte verticale (cale ou disque parallèle) qui se déplace vers le haut / vers le bas pour bloquer ou permettre l'écoulement. Lorsqu'elle est complètement ouverte, la porte se rétracte dans le capot de soupape, créant un chemin d'écoulement droit avec une chute de pression minimale.

◼️  Fonctionnement: Typiquement manuel (roue main ou entraîné de l'engin) ou électrique. Les conceptions de tige croissantes (par exemple, GP240GH) permettent une confirmation visuelle de l'état de la vanne.

◼️  Caractéristique clé: la conception complète assure un débit dégagé, idéal pour les systèmes à haute pression comme les pipelines pétrolières et gaziers.

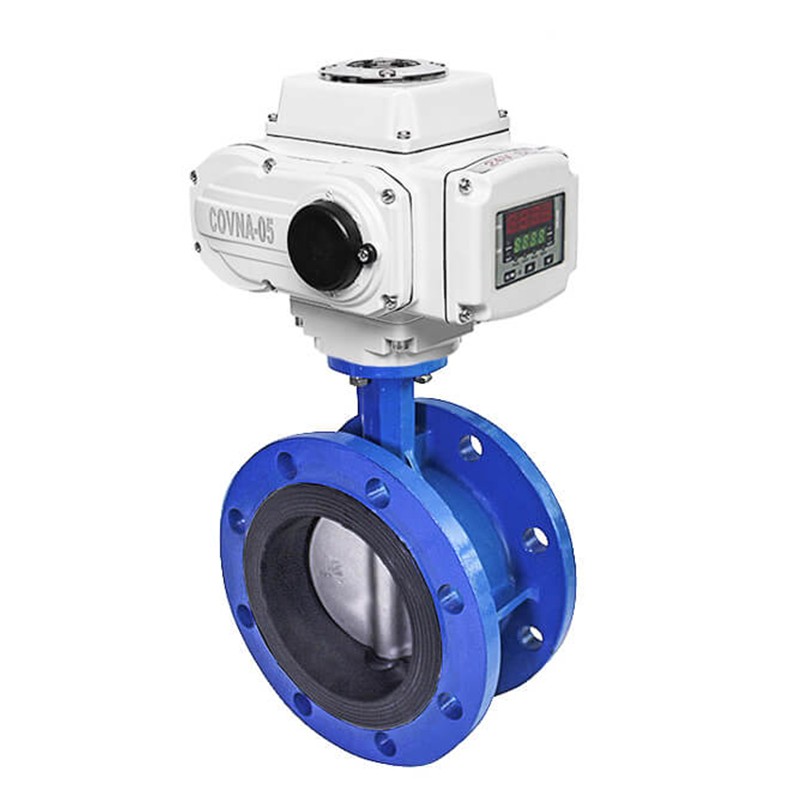

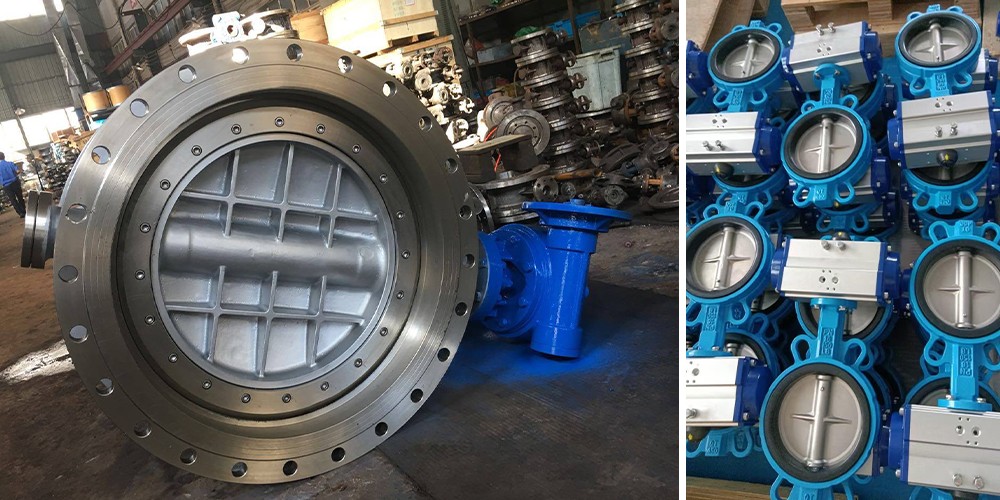

Vanne papillon

◼️  Conception: dispose d'un disque rotatif (plaque de papillon) monté sur un arbre central. Le disque tourne à 90 ° pour ouvrir / fermer la vanne, offrant une installation compacte.

◼️  Fonctionnement: manuel (levier ou équipement), pneumatique ou électrique. Les conceptions à trois pasccentriques (par exemple, vannes à papillon multicouches) améliorent le scellement en éliminant la friction entre le disque et le siège.

◼️  Caractéristique clé: Économie légère et espace, adaptée aux tuyaux de grand diamètre (jusqu'à DN2000).

2. Performance Comparaison

• ' Besoin d'une valve pour la vapeur à haute pression? '

• Toutes nos vannes sont conformes aux normes de fuite ISO 5208 . Tailles personnalisées (DN50-DN2000) et matériaux (SS316, acier duplex) disponibles. '

3. Scénarios d'application

Quand choisir une vanne de porte :

• Systèmes à haute pression : pétrole, gaz, vapeur et traitement chimique (par exemple, GP240GH avec acier CR-MO).

• Exigences complètes : boues ou liquides visqueux où une restriction minimale d'écoulement est critique.

• MANDATS DE LAVE ZERO : Arrêt critique dans la protection contre les incendies ou les médias dangereux.

Quand choisir une valve papillon :

• Traitement des eaux et des eaux usées : les modèles résistants à la corrosion (par exemple, disque en acier inoxydable), gérer l'eau de mer et les alcalis.

• CVC et transformation des aliments : conceptions sanitaires avec un fonctionnement rapide pour des ajustements fréquents.

• Pipelines de grand diamètre : rentable pour la distribution d'eau / gaz à basse pression (DN50-DN2000).

4. Entretien et durabilité

• Vanne de porte :

• Les sièges métalliques offrent une longue durée de vie mais nécessitent une lubrification périodique et un remplacement du joint.

• Les vannes résilientes (par exemple, les modèles de fer ductile de la ruixine) réduisent la maintenance dans les supports propres.

• Valve papillon :

• La conception simple permet un remplacement facile du disque / du joint. Les actionneurs d'équipement réduisent l'effort manuel.

• Évitez les supports à haute température à moins d'utiliser des conceptions à haute teneur en dur à triple et à haute teneur.

5. Normes et certifications de l'industrie

Les deux vannes doivent se conformer:

• Vannes de porte : DIN 3352, GOST 12820 (tige montante), tests de pression ISO 5208.

• Vannes de papillon : GB / T 12238 (conception), CJ / T 261 (protection contre les incendies) et ISO 5211 pour les actionneurs.

6. Quelle valve devriez-vous choisir?

Choisir entre une vanne de porte et une vanne papillon dépend de vos besoins spécifiques:

• Sélectionnez une vanne de porte si:

• Votre système exige une perte de pression minimale et une durabilité robuste.

• Vous avez besoin d'isolement complet dans des environnements à haute pression et à haute température.

• Vous pouvez accueillir la taille plus grande et le fonctionnement plus lent des vannes de grille.

• Optez pour une valve papillon si:

• Vous avez besoin d'une solution compacte et légère avec un fonctionnement rapide.

• La rentabilité est une priorité et les conditions de fonctionnement sont modérées.

• Votre application bénéficie de la limitation rapide ou de la commutation fréquente.

Vous ne savez pas quelle vanne choisir? Pour obtenir une recommandation sur mesure → '

7. Questions fréquemment posées

FAQ: Valve de porte vs valve papillon

1. Une vanne papillon peut-elle être utilisée pour les systèmes à haute pression?

• Alors que les soupapes de papillon standard (centriques ou doubles-accentuées) sont conçues pour une pression basse à moyenne (≤ PN40 / classe 150), les soupapes de papillon triple-excentrique avec des sièges métalliques peuvent gérer des applications à haute pression (jusqu'à PN250 / classe 600) et des températures dépassant 400 ° C. Ceux-ci sont couramment utilisés dans les raffineries de pétrole et les centrales électriques.

2. Quelle valve offre un meilleur scellement: porte ou papillon?

• Les soupapes de porte offrent généralement des fuites zéro lorsqu'elles sont complètement fermées, en particulier les modèles de métal. Cependant, modernes les soupapes de papillon triple-excentrique obtiennent des performances d'étanchéité comparables grâce à un contact disque angulaire et sont largement utilisés dans les scénarios d'arrêt critiques.

3. Pourquoi les vannes de porte ne sont-elles pas recommandées pour la limitation?

• L'ouverture partielle d'une soupape de porte expose la porte et les sièges à l'érosion du liquide à grande vitesse , provoquant une usure prématurée. Les soupapes de papillon, avec leur conception de disque rotative, permettent un contrôle d'écoulement précis sans composants dommageables.

4. Quelle valve est moins chère pour les pipelines de grand diamètre?

• Les vannes papillon sont beaucoup plus rentables pour les grandes tailles (DN300 +). Leur conception compacte nécessite moins de matériaux (par exemple, une longueur face à face plus courte) et une installation plus simple par rapport aux vannes de porte volumineuses.

5. Les soupapes des portes peuvent-elles gérer des boues ou des liquides sales?

• Oui! Les soupapes de grille avec métal (par exemple, le corps ASTM A216 WCB) sont idéales pour les suspensions, les eaux usées ou les milieux avec des solides en suspension. Évitez les soupapes de grille-porte-résilientes dans de tels cas, car les joints en caoutchouc se dégradent plus rapidement.

6. Les vannes papillon nécessitent-elles un entretien régulier?

• Les vannes de papillon ont généralement besoin d' un entretien minimal . Les versions en caoutchouc peuvent nécessiter un remplacement du siège tous les 5 à 10 ans, tandis que les vannes triplectriques à métaux peuvent durer des décennies dans des supports propres.

7. Quelle valve est la meilleure pour les systèmes de protection contre les incendies?

• Les vannes de la porte sont traditionnellement préférées pour la protection contre les incendies en raison de leur arrêt de sécurité et de leur conformité à la certification UL / FM. Cependant, certaines vannes de papillon cotées au feu (par exemple, norme CJ / T 261) sont désormais acceptées dans des applications spécifiques.

8. De combien d'espace ai-je besoin pour installer une vanne de porte?

• Les soupapes de porte nécessitent un dégagement vertical pour la tige montante (jusqu'à 30% de plus que le diamètre du tuyau). Pour les espaces restreints, envisagez des vannes de grille de tige non croissantes ou optez pour des vannes de papillon.

9. Puis-je utiliser une vanne papillon pour les applications à vapeur?

• Les vannes à papillon standard ne conviennent pas à la vapeur. Utilisez des vannes triplectriques à haute température avec des joints de graphite ou des vannes de porte (par exemple, en acier forgé ASTM A105) conçu pour les systèmes de vapeur.

10. Quelle valve a une durée de vie plus longue?

- ** Vannes de porte métalliques ** Offrent généralement des vannes papillon dans des environnements abrasifs ou à haute pression. Cependant, les vannes papillon avec une sélection de matériaux appropriée (par exemple, 316L en acier inoxydable) peuvent correspondre à leur durée de vie dans des systèmes propres et à basse pression.

Vous avez encore des questions? Chat en direct avec notre ingénieur maintenant → '

Conclusion

Comprendre quelle est la différence entre la vanne de porte et la vanne papillon est la clé pour sélectionner le bon composant pour votre système. Les soupapes de porte offrent d'excellentes performances dans les applications à haute pression et à débit complet avec une perte de pression minimale, tandis que les vannes papillon excellent dans des scénarios compacts, rentables et à opération rapide. En faisant correspondre les exigences de votre application avec les caractéristiques de la vanne, vous pouvez assurer des performances et une efficacité optimales du système.
