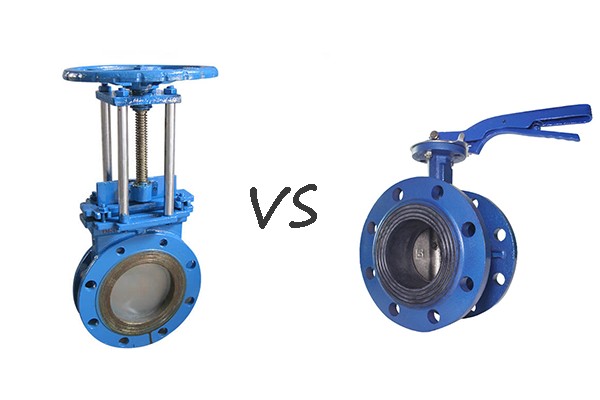

Katup gerbang vs katup kupu -kupu: perbedaan utama dan cara memilih

Saat memilih katup untuk sistem perpipaan industri atau komersial, dua opsi umum adalah katup gerbang dan katup kupu -kupu . Sementara keduanya berfungsi sebagai perangkat kontrol aliran, desain, kinerja, dan aplikasi mereka sangat bervariasi. Di bawah ini, kami memecah perbedaan mereka dengan wawasan teknis dari produsen katup dan standar industri.

1. Desain Struktural dan Mekanisme Operasi

Katup gerbang

◼️  Desain: Menggunakan gerbang vertikal (wedge atau disc paralel) yang bergerak ke atas/ke bawah untuk memblokir atau membiarkan aliran. Saat terbuka sepenuhnya, gerbang menarik kembali ke kap katup, menciptakan jalur aliran lurus dengan penurunan tekanan minimal.

◼️  Operasi: Biasanya manual (handwheel atau gear-driven) atau listrik. Desain batang yang meningkat (misalnya, GP240GH) memungkinkan konfirmasi visual status katup.

Fitur  Fitur Utama: Desain full-bore memastikan aliran yang tidak terhalang, ideal untuk sistem tekanan tinggi seperti jaringan pipa minyak dan gas.

Katup kupu -kupu

◼️  Design: Fitur cakram berputar (piring kupu -kupu) dipasang pada poros pusat. Disk berputar 90 ° untuk membuka/menutup katup, menawarkan pemasangan kompak.

◼️  Operasi: Manual (tuas atau gigi), pneumatik, atau listrik. Desain tiga-ekentrik (misalnya, katup kupu-kupu multi-layer) meningkatkan penyegelan dengan menghilangkan gesekan antara cakram dan kursi.

◼️  Fitur Utama: Ringan dan hemat ruang, cocok untuk pipa berdiameter besar (hingga DN2000).

2. Perbandingan Kinerja

• ' Butuh katup untuk uap bertekanan tinggi? '

• Semua katup kami memenuhi standar kebocoran ISO 5208 . Ukuran khusus (DN50-DN2000) dan Bahan (SS316, baja dupleks) tersedia. '

3. Skenario Aplikasi

Kapan memilih katup gerbang :

• Sistem bertekanan tinggi : Minyak, gas, uap, dan pemrosesan kimia (misalnya, GP240GH dengan baja CR-MO).

• Persyaratan full-bore : Subur atau cairan kental di mana pembatasan aliran minimal sangat penting.

• Mandat nol kebocoran : penutupan kritis dalam perlindungan kebakaran atau media berbahaya.

Kapan memilih katup kupu -kupu :

• Perawatan air dan air limbah : Model tahan korosi (misalnya, cakram stainless steel) menangani air laut dan alkali.

• HVAC dan pemrosesan makanan : Desain sanitasi dengan operasi cepat untuk penyesuaian yang sering.

• Pipa-pipa berdiameter besar : Hemat biaya untuk distribusi air/gas bertekanan rendah (DN50-DN2000).

4. Pemeliharaan dan daya tahan

• Katup gerbang :

• Kursi logam menawarkan umur panjang tetapi membutuhkan pelumasan berkala dan penggantian segel.

• Katup yang sudah bertanggung jawab (misalnya, model besi ulet Ruixin) mengurangi pemeliharaan di media bersih.

• Katup kupu -kupu :

• Desain sederhana memungkinkan penggantian cakram/segel yang mudah. Aktuator roda gigi mengurangi upaya manual.

• Hindari media suhu tinggi kecuali menggunakan desain hard-seal triple-ekentrik.

5. Standar dan Sertifikasi Industri

Kedua katup harus mematuhi:

• Katup gerbang : DIN 3352, GOST 12820 (Batang yang meningkat), tes tekanan ISO 5208.

• Katup kupu -kupu : GB/T 12238 (Desain), CJ/T 261 (Perlindungan Kebakaran), dan ISO 5211 untuk aktuator.

6. Katup mana yang harus Anda pilih?

Memilih antara katup gerbang dan katup kupu -kupu tergantung pada kebutuhan spesifik Anda:

• Pilih katup gerbang jika:

• Sistem Anda menuntut kehilangan tekanan minimal dan daya tahan yang kuat.

• Anda memerlukan isolasi lengkap dalam lingkungan bertekanan tinggi dan suhu tinggi.

• Anda dapat mengakomodasi ukuran yang lebih besar dan pengoperasian katup gerbang yang lebih lambat.

• Pilih katup kupu -kupu jika:

• Anda memerlukan solusi yang ringkas dan ringan dengan operasi yang cepat.

• Efektivitas biaya adalah prioritas dan kondisi operasi sedang.

• Aplikasi Anda mendapat manfaat dari pelambatan cepat atau sering beralih.

Tidak yakin katup mana yang harus dipilih? Untuk mendapatkan rekomendasi yang disesuaikan → '

7. Pertanyaan yang Sering Diajukan

FAQ: Gate Valve vs Butterfly Valve

1. Bisakah katup kupu-kupu digunakan untuk sistem tekanan tinggi?

• Sementara katup kupu-kupu standar (sentris atau ganda-ekentris) dirancang untuk tekanan rendah hingga menengah (≤ PN40/kelas 150), katup kupu-kupu triple-ekentris dengan kursi logam dapat menangani aplikasi bertekanan tinggi (hingga PN250/kelas 600) dan suhu melebihi 400 ° C. Ini biasanya digunakan dalam kilang minyak dan pembangkit listrik.

2. Katup mana yang memberikan penyegelan yang lebih baik: gerbang atau kupu -kupu?

• Katup gerbang biasanya menawarkan nol kebocoran ketika sepenuhnya ditutup, terutama model yang diletakkan logam. Namun, modern katup kupu-kupu triple-ekentris mencapai kinerja penyegelan yang sebanding melalui kontak cakram-kursi miring dan banyak digunakan dalam skenario penutupan kritis.

3. Mengapa katup gerbang tidak direkomendasikan untuk pelambatan?

• Pembukaan parsial katup gerbang memperlihatkan gerbang dan kursi pada erosi cairan berkecepatan tinggi , menyebabkan keausan prematur. Katup kupu -kupu, dengan desain cakram berputar, memungkinkan kontrol aliran yang tepat tanpa komponen yang merusak.

4. Katup mana yang lebih murah untuk saluran pipa berdiameter besar?

• Katup kupu-kupu secara signifikan lebih hemat biaya untuk ukuran besar (DN300+). Desainnya yang ringkas membutuhkan lebih sedikit bahan (misalnya, panjang tatap muka yang lebih pendek) dan pemasangan yang lebih sederhana dibandingkan dengan katup gerbang tebal.

5. Bisakah katup gerbang menangani bubur atau cairan kotor?

• Ya! Katup gerbang logam (misalnya, ASTM A216 WCB Body) sangat ideal untuk bubur, air limbah, atau media dengan padatan tersuspensi. Hindari katup gerbang yang tahan lama dalam kasus-kasus seperti itu, karena segel karet terdegradasi lebih cepat.

6. Apakah katup kupu -kupu memerlukan perawatan rutin?

• Katup kupu -kupu umumnya membutuhkan perawatan minimal . Versi yang dikurung karet mungkin memerlukan penggantian kursi setiap 5-10 tahun, sedangkan katup triple-ekentris yang dilengkapi dengan logam dapat bertahan beberapa dekade di media bersih.

7. Katup mana yang lebih baik untuk sistem perlindungan kebakaran?

• Katup gerbang secara tradisional lebih disukai untuk perlindungan kebakaran karena yang gagal-aman . kepatuhan sertifikasi UL/FM Namun, beberapa katup kupu-kupu yang diberi peringkat api (misalnya, standar CJ/T 261) sekarang diterima dalam aplikasi tertentu.

8. Berapa banyak ruang yang saya butuhkan untuk memasang katup gerbang?

• Katup gerbang membutuhkan jarak vertikal untuk batang yang meningkat (hingga 30% lebih lama dari diameter pipa). Untuk ruang yang ketat, pertimbangkan katup gerbang batang yang tidak naik atau memilih katup kupu-kupu.

9. Bisakah saya menggunakan katup kupu -kupu untuk aplikasi uap?

• Katup kupu -kupu standar tidak cocok untuk uap. Gunakan katup triple-ekentrik suhu tinggi dengan segel grafit atau katup gerbang (misalnya, baja tempa ASTM A105) yang dirancang untuk sistem uap.

10. Katup mana yang memiliki umur yang lebih lama?

-** Katup gerbang yang dipenuhi logam ** Biasanya lebih lama dari katup kupu-kupu di lingkungan abrasif atau bertekanan tinggi. Namun, katup kupu-kupu dengan pemilihan material yang tepat (misalnya, cakram baja stainless 316L) dapat mencocokkan umur mereka dalam sistem yang bersih dan bertekanan rendah.

Masih punya pertanyaan? Obrolan langsung dengan insinyur kami sekarang → '

Kesimpulan

Memahami apa perbedaan antara katup gerbang dan katup kupu -kupu adalah kunci untuk memilih komponen yang tepat untuk sistem Anda. Katup gerbang menawarkan kinerja yang sangat baik dalam aplikasi tekanan tinggi dan aliran penuh dengan kehilangan tekanan minimal, sementara katup kupu -kupu unggul dalam skenario yang ringkas, hemat biaya, dan beroperasi dengan cepat. Dengan mencocokkan persyaratan aplikasi Anda dengan karakteristik katup, Anda dapat memastikan kinerja dan efisiensi sistem yang optimal.
