Können Schmetterlingsventile zum Drossel verwendet werden? Ein technischer Leitfaden

Schmetterlingsventile werden in industriellen Durchflussregelungssystemen häufig eingesetzt, es stellt sich jedoch eine häufige Frage: Können sie drosselnde Anwendungen effektiv umgehen?
Die kurze Antwort lautet Ja - aber mit bestimmten Bedingungen. In diesem Leitfaden werden wir untersuchen, wie Schmetterlingsventile für das Droseln, ihre Einschränkungen und die Auswahl des richtigen Ventildesigns für Ihre Anforderungen.

Wie Schmetterlingsventile zum Drossel wirken

Schmetterlingsventile steuern den Durchfluss durch Drehen einer Scheibe (oder des Schmetterlings ') im Rohr. Ihre Drosselfähigkeit hängt von zwei Faktoren ab:

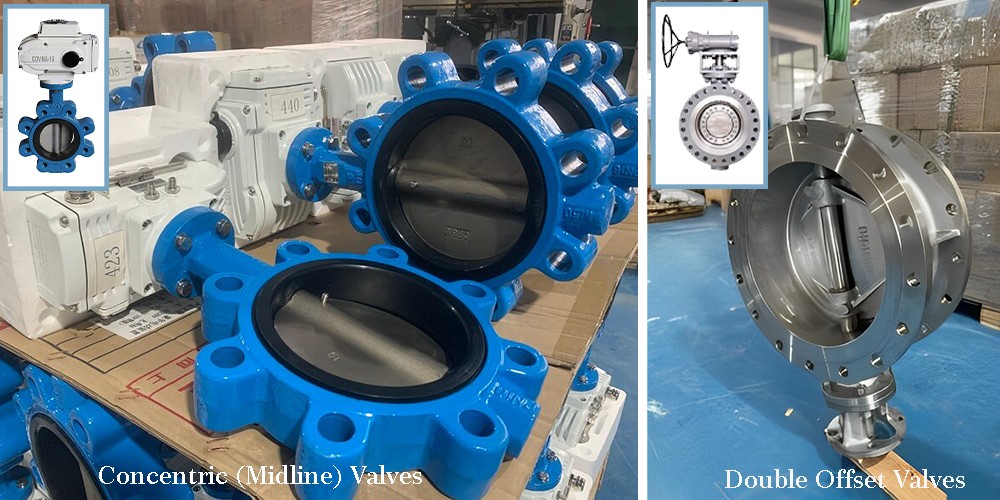

1. Ventildesign :

• Konzentrische (Mittellinien-) Ventile : Einfach und kostengünstig, aber anfällig für Teilöffnungen. Am besten für Ein-/Aus -Anwendungen.

• Doppel-/Triple-Offset-Ventile : Hochleistungsdesigns mit exzentrischen Scheiben. Diese reduzieren die Reibung, minimieren den Verschleiß und sind ideal für präzise Drosselung (HK60-D-GF Electric Hard Seal Flanhed Schmetterlingsventil ).

2. Flusseigenschaften :

• Der Winkel der Scheibe (15 ° –75 ° geöffnet) bestimmt die Durchflussrate. Abgesehen von 75 ° steigt die Turbulenzen und riskiert die Kavitation.

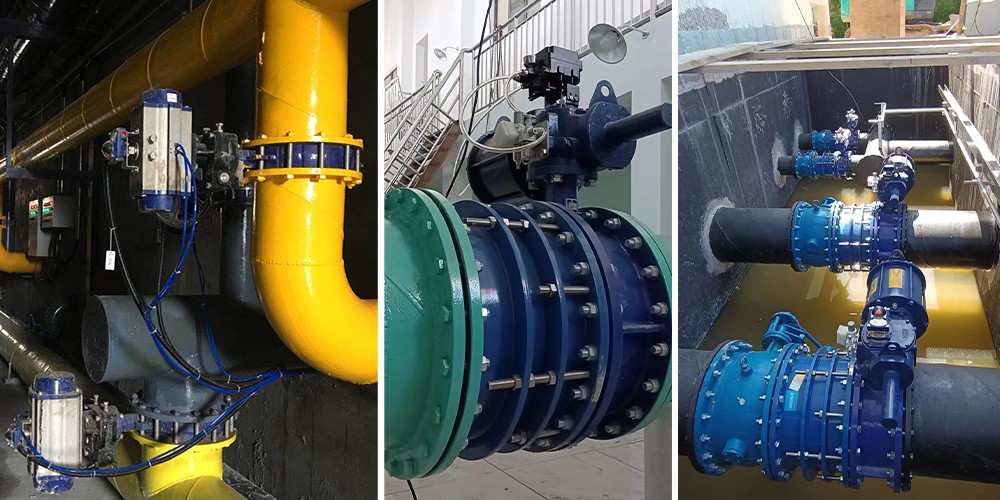

Wann können Schmetterlingsventile zum Drossel verwendet werden

Schmetterlingsventile in diesen Szenarien hervorragend:
✅ mittelschwerer Druck und Temperatur : Geeignet für Wasser, Luft und Öle unter 120 ° C (250 ° F).
✅ Große Rohrgrößen : Kosteneffizient für Durchmesser über 6 Zoll.
✅ Häufige Anpassungen : Schneller Betrieb mit geringem Drehmoment (z. B. HLK -Systeme).

Einschränkungen von Schmetterlingsventilen im Drossel

Obwohl vielseitig, stehen Schmetterlingsventile vor Herausforderungen in:
⚠️ Hochdrucksystemen : Extreme Druckabfälle können Kavitation verursachen und die Scheibe beschädigen.
⚠️ Präzisionskontrolle : Für <10% offene Positionen sind Globusventile oder V-Port-Ballventile besser.
⚠️ Schleifmedien : Schlämme oder korrosive Flüssigkeiten beschleunigen Verschleiß ohne gehärtete Beschichtungen.

Lösung :
Unser Schmetterling Ventile verwenden Edelstahlscheiben mit PTFE -Dichtungen, um Verschleiß und Kavitation unter harten Bedingungen zu widerstehen.

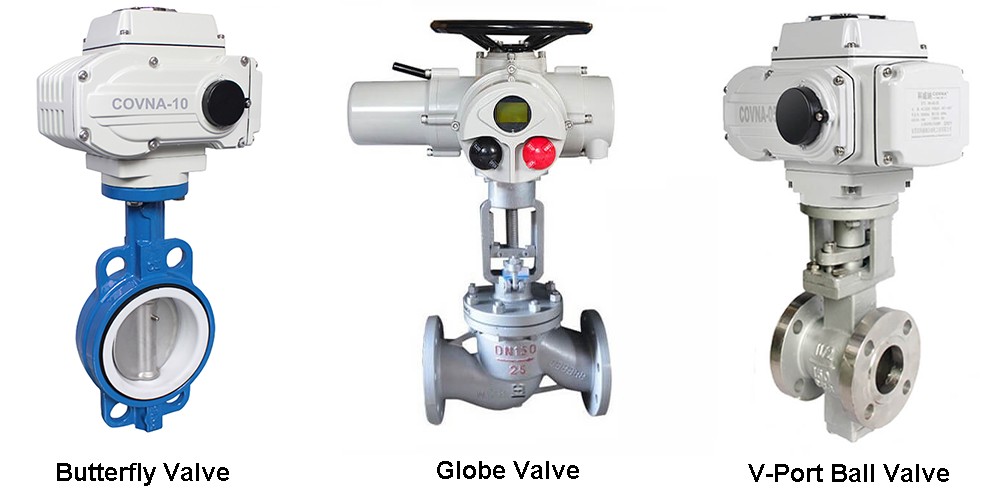

Schmetterlingsventile im Vergleich zu anderen Drosselventilen

So optimieren Sie Schmetterlingsventile zum Droseln

1. Vermeiden Sie kleine Öffnungen : Halten Sie die Scheibenwinkel zwischen 20 ° –70 °, um die Turbulenzen zu minimieren.

2. Upgrade -Materialien : Verwenden Sie gehärtete Discs (z. B. 316SS) und Elastomersitze für Schleifmedien.

3. Überwachen von Druckabfällen : Installieren Sie Druckmessgeräte stromaufwärts/stromabwärts, um Kavitationsrisiken zu erkennen.

Pro -Tipp :
Kombinieren Sie unsere Schmetterlingsventile mit intelligenten Aktuatoren für automatisierte Echtzeit-Flussanpassungen.

FAQs über Schmetterlingsventile und Drosselung

F: Kann ich ein Schmetterlingsventil zum Dampfdrosseln verwenden?
A: Ja, aber nur mit Hochtemperaturdichtungen (z. B. Graphit). Unser Die High-Temp-Serie übernimmt Dampfdampf mit 315 ° C bis zu 600 ° F.

F: Wie lange dauern Schmetterlingsventile im Drosselungsservice?
A: Erwarten Sie mit ordnungsgemäßer Wartung und Design (wie unsere dreifachen Offsetventile) 10–15 Jahre zuverlässiger Betrieb.

Warum Covna für Drosselungsanwendungen wählen?

Bei Covna entwickeln wir Schmetterlingsventile für Leistung und Langlebigkeit :
Dreifach -Offset -Design : Zero -Reibungsbetrieb, perfekt für häufige Drosselung.
Benutzerdefinierte Beschichtungen : Wolfram -Carbid- oder Epoxidoptionen für korrosive/abrasive Medien.
Globale Zertifizierungen : API 609, ISO 9001 und Ta-Luft-konform.

Erkunden Sie unsere droslingsoptimierten Schmetterlingsventile

Abschluss

Schmetterlingsventile können den Fluss unter mäßigen Bedingungen effektiv drosseln, insbesondere bei Hochleistungsdesigns. Priorisieren Sie für anspruchsvolle Anwendungen robuste Materialien und fortschrittliche Engineering - wie Covna branchenführende Ventile.

Benötigen Sie eine Ventillösung? Wenden Sie sich an unsere Ingenieure, um ein kostenloses System -Audit zu erhalten.
