Aufrufe: 0 Autor: Site-Editor Veröffentlichungszeit: 21.03.2025 Herkunft: Website
Absperrklappen werden in industriellen Rohrleitungen häufig zur Durchflussregelung eingesetzt, es stellt sich jedoch häufig die Frage: Sind Absperrklappen bidirektional? Die Antwort hängt vom Design und der Anwendung des Ventils ab. In diesem Leitfaden erklären wir, wie bidirektionale Absperrklappen funktionieren, welche Vorteile sie gegenüber unidirektionalen Ventilen haben und wie Sie den richtigen Typ für Ihr System auswählen.
Ja, einige Absperrklappen sind bidirektional – aber nicht alle.
Unidirektionale Absperrklappen ermöglichen den Durchfluss nur in eine Richtung.
Bidirektionale Absperrklappen können den Durchfluss in beide Richtungen bewältigen.
Warum ist das wichtig? Die Wahl des falschen Typs kann zu Undichtigkeiten, vorzeitigem Verschleiß oder sogar Systemausfall führen. Lassen Sie uns tiefer eintauchen.
Bidirektionale Absperrklappen sind mit besonderen Merkmalen ausgestattet, um unter Vorwärts- und Rückwärtsdruck effektiv abzudichten:

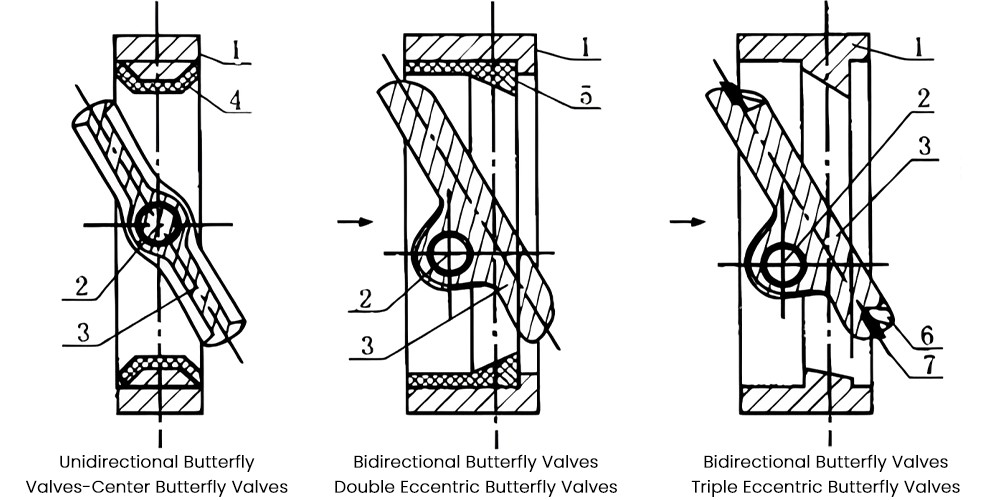

Im Gegensatz zu unidirektionalen Ventilen (die zur Einwegabdichtung einen konischen Sitz verwenden) verfügen bidirektionale Ventile über symmetrische Sitze , die in beide Richtungen gleichermaßen abdichten.
Bidirektionale Ventile mit weichem Sitz : Verwenden Sie langlebige Materialien wie EPDM oder PTFE mit druckbelasteten Sitzen.
Bidirektionale Ventile mit Metallsitz : Verfügen über doppelt oder dreifach versetzte Konstruktionen (üblich in Hochdrucksystemen), um die Reibung zu minimieren und einen dichten Verschluss zu gewährleisten.
Die Scheibe (oder „Schmetterling“) ist präzisionsgefertigt, um auch bei Rückströmungsbedingungen perfekt auf den Sitz auszurichten.
| : | Unidirektionales Ventil, | bidirektionales Ventil |
|---|---|---|
| Fließrichtung | Nur eine Richtung | Beide Richtungen |
| Siegelabhängigkeit | Verlässt sich zum Abdichten auf den Fließdruck | Druckunabhängige Abdichtung |
| Druckstufe | Niedriger (typischerweise ≤150 PSI) | Höher (bis zu 1.000 PSI+) |
| Allgemeine Anwendungen | HVAC, Wasseraufbereitung | Öl-/Gaspipelines, Brandschutz |
Bidirektionale Ventile sind ideal für Systeme, die Folgendes erfordern:
Rückflussverhinderung : Vermeiden Sie Rückfluss in Pumpen oder Notabschaltungen.
Druckschwankungen : Bewältigen Sie plötzliche Druckspitzen aus beiden Richtungen.
Häufiges Radfahren : Hält wiederholtem Öffnen/Schließen stand, ohne dass sich die Dichtung verschlechtert.
Beispielhafte Anwendungsfälle :
Wahrheit : Fortschrittliche Elastomere wie HNBR oder Fluorkohlenstoff ermöglichen bidirektionale Designs mit weichem Sitz für moderate Drücke.
Wahrheit : Bidirektionale Ventile mit Metallsitz sind zwar teurer, aber moderne Technik (wie unser Triple Offset Design ) sorgt für ein ausgewogenes Verhältnis zwischen Kosten und Haltbarkeit.
Wahrheit : Beim Umkehren eines unidirektionalen Ventils besteht die Gefahr eines Dichtungsversagens – überprüfen Sie immer den Pfeilstempel auf dem Ventilgehäuse!
Überprüfen Sie die Herstellerspezifikationen : Achten Sie auf die Etiketten „bidirektional“ oder „API 598 getestet“.
Test unter Umkehrdruck : Ventile, die für den bidirektionalen Einsatz zertifiziert sind, werden strengen Umkehrdrucktests unterzogen (z. B. 1,5-facher maximaler Arbeitsdruck).
Überprüfen Sie den Sitz : Symmetrische Sitze ohne Verjüngung weisen auf eine bidirektionale Fähigkeit hin.

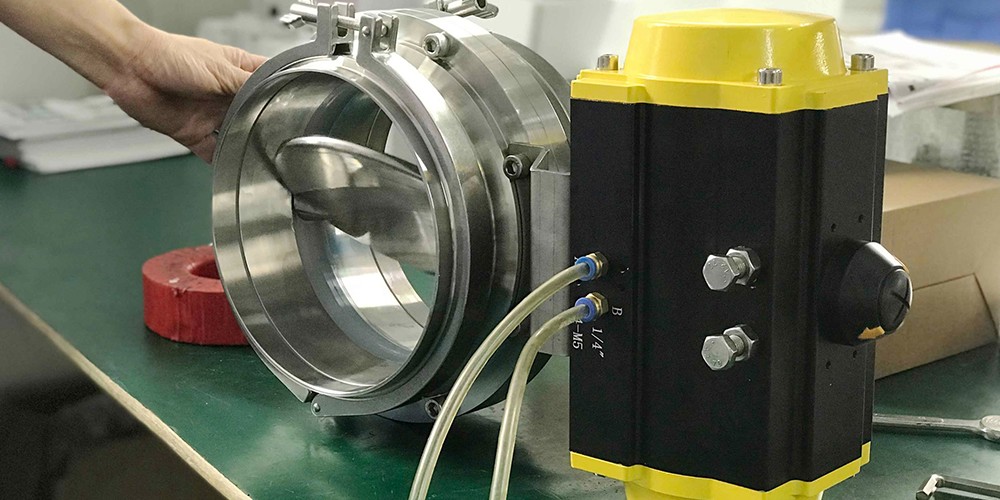

Profi-Tipp : Unsere bidirektionalen COVNA- Absperrklappen verfügen über ein doppeltes Zertifizierungsetikett, auf dem die Vorwärts-/Rückwärtsdruckwerte zur einfachen Überprüfung angegeben sind.
Heben Sie bei der Erläuterung technischer Details subtil die Stärken Ihres Produkts hervor:
Patentiertes Triple-Offset-Design : Keine Leckage in beide Richtungen, selbst bei 1.000 PSI.
Globale Zertifizierungen : API 609, ISO 15848-1 (zur Kontrolle diffuser Emissionen).
Anpassbare Dichtungen : Wählen Sie zwischen Metall-, PTFE- oder feuersicheren Designs.
Kontaktieren Sie unsere Ingenieure, um Ihr perfektes Ventil zu finden
A: Nein – das Kerndesign ist unterschiedlich. Bei einer Nachrüstung kann es zu Undichtigkeiten kommen.
A: Nicht, wenn richtig angegeben. Unsere Metallsitzventile bieten mehr als 100.000 Zyklen bei minimalem Wartungsaufwand.
A: Moderne Designs (wie unsere UltraLight-Serie ) passen zu den unidirektionalen Ventilgewichten und behalten gleichzeitig die Haltbarkeit bei.
Ob Absperrklappen bidirektional sind, hängt von ihrer Konstruktion ab. Für kritische Anwendungen, die eine Flussumkehr oder eine hohe Druckstabilität erfordern, sind bidirektionale Ventile ein Muss . Bei COVNA sind wir auf leistungsstarke bidirektionale Absperrklappen spezialisiert, die für extreme Bedingungen getestet wurden.
