หน้าที่ของวาล์วนิวแมติกและหน่วยบำบัดอากาศแบบนิวแมติก

วาล์วนิวแมติกเป็นส่วนประกอบที่สั่งงานวาล์วโดยใช้ลมอัด มีความเร็วในการเปิดและปิดค่อนข้างเร็ว และมักใช้สำหรับการใช้งานแบบตัดสองตำแหน่งอย่างรวดเร็ว เช่นเดียวกับการควบคุมการไหล เนื่องจากทำงานโดยใช้แหล่งอากาศเป็นหลัก จึงใช้งานได้จริงในสภาพแวดล้อมที่ติดไฟและระเบิดได้ และสามารถใช้เพื่อควบคุมก๊าซ ของเหลว น้ำมัน และตัวกลางที่มีฤทธิ์กัดกร่อนต่างๆ

อุปกรณ์เสริมที่ใช้ในวาล์วนิวแมติกมักจะแตกต่างกันไป เมื่อจับคู่กับส่วนประกอบต่างๆ จะทำให้เกิดวิธีการควบคุมที่หลากหลาย ผู้ใช้สามารถกำหนดค่าวาล์วตามความต้องการการปฏิบัติงานเฉพาะของตนได้ วาล์วนิวแมติกประเภทหลัก ได้แก่ วาล์วควบคุมนิวแมติก บอลวาล์วนิวแมติก วาล์วประตูนิวแมติก และวาล์วปีกผีเสื้อนิวแมติก.

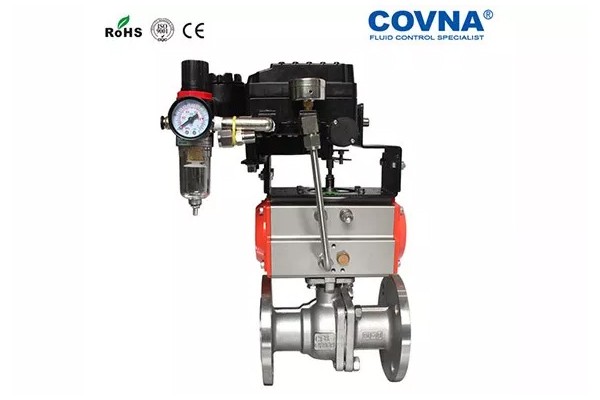

I. ข้อมูลเบื้องต้นเกี่ยวกับหน่วยบำบัดอากาศแบบนิวแมติก

1. หน่วยบำบัดอากาศแบบนิวแมติกเป็นหนึ่งในอุปกรณ์เสริมที่พบบ่อยที่สุดในระบบวาล์วนิวแมติก หน้าที่ของมันสามารถสรุปได้คือ การกรอง + การลดแรงดัน + การ หล่อลื่น ในจำนวนนี้ เครื่องควบคุมแรงดันถือเป็นองค์ประกอบที่สำคัญ ไม่ว่าการทำงานของวาล์วนิวแมติกจะเป็นเช่นไร จะต้องติดตั้งตัวควบคุมแรงดันเพื่อให้แรงดันลมจากแหล่งพลังงานมาตรฐาน โดยทั่วไปคือ 0.4-0.7 MPa.

2. เครื่องปรับแรงดัน จะลดแรงดันขาเข้าให้เท่ากับแรงดันทางออกที่ต้องการ และรักษาเสถียรภาพโดยใช้พลังงานของตัวกลางเอง

• อุปกรณ์สองชิ้น (ตัวกรองและตัวควบคุมแรงดัน): เสร็จสิ้นการกรองและการลดแรงดันของอากาศในเครื่องมืออัด

• อุปกรณ์สามชิ้น (ตัวกรอง เครื่องควบคุมความดัน และเครื่องหล่อลื่น): นอกจากการกรองและการลดแรงดันแล้ว ยังช่วยหล่อลื่นแหล่งจ่ายอากาศอีกด้วย

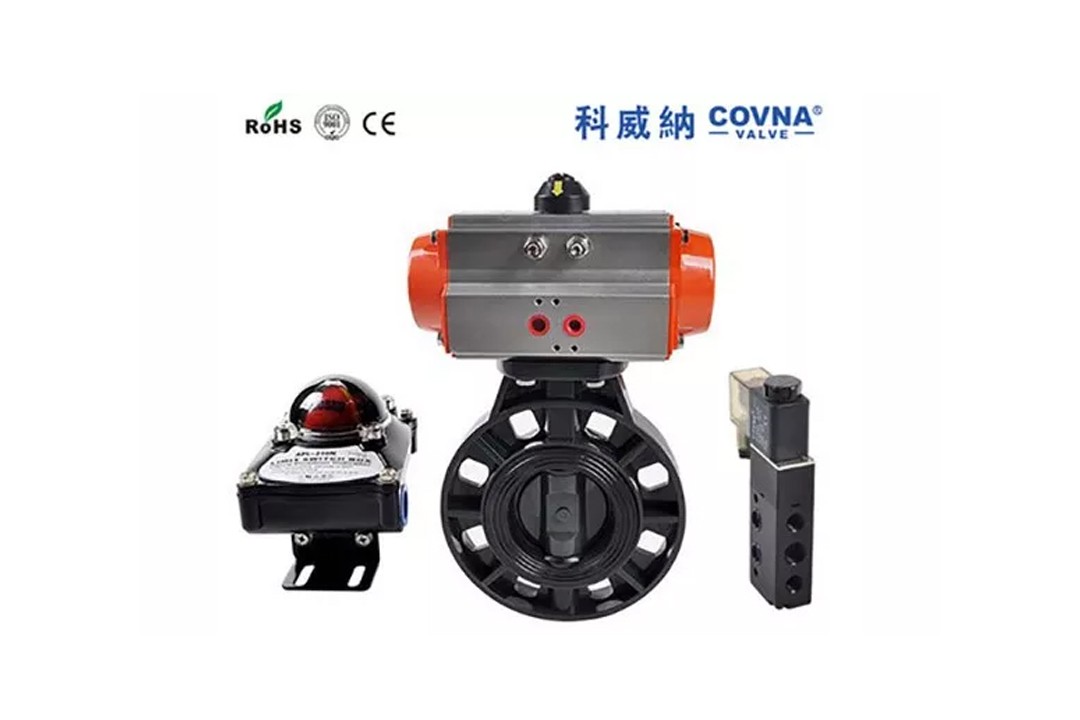

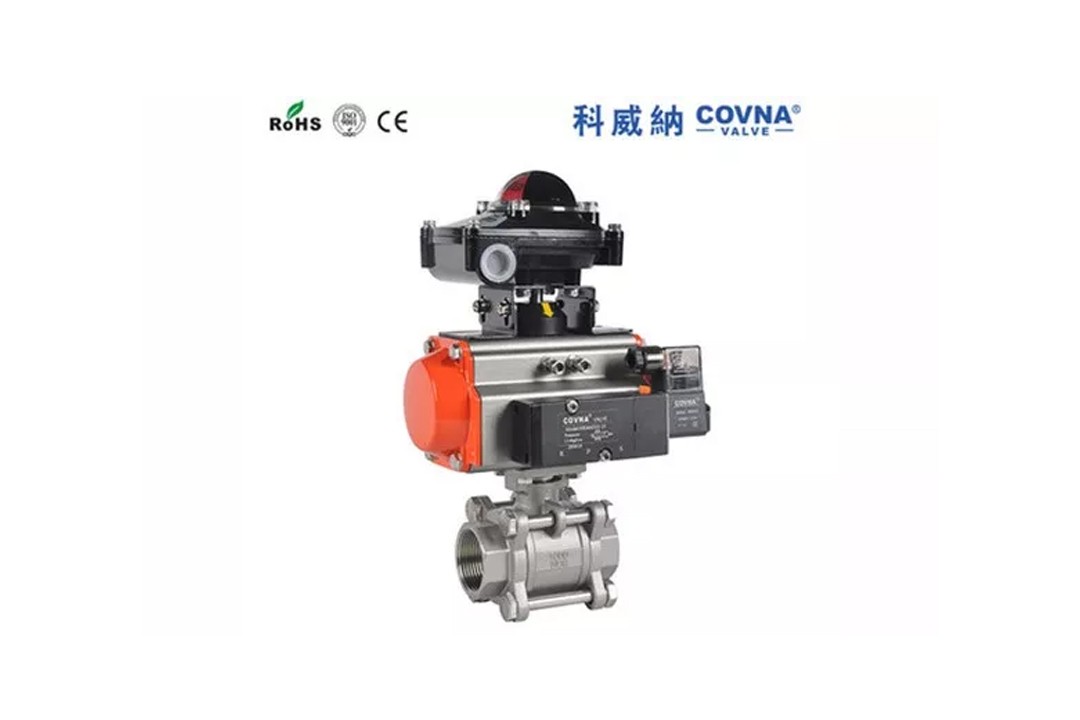

ครั้งที่สอง รู้เบื้องต้นเกี่ยวกับนิวเมติกโซลินอยด์วาล์ว

1. โซลินอยด์วาล์วแบบนิวเมติก หรือที่เรียกว่า วาล์วควบคุมทิศทาง จำเป็นสำหรับการใช้งานวาล์วเปิด/ปิดแบบสองตำแหน่ง โซลินอยด์วาล์วควบคุมการเปิดและปิดวาล์วนิวแมติกส์โดย การทำให้เป็นแม่เหล็ก/การล้างอำนาจแม่เหล็ก.

2. การทำงาน :

• โซลินอยด์วาล์วใช้สำหรับสวิตชิ่งวาล์วเป็นหลัก

• ควบคุมการไหลเวียนของอากาศผ่านสัญญาณไฟฟ้าเพื่อควบคุมการทำงานของวาล์ว

• คำจำกัดความ : วาล์วที่ใช้แม่เหล็กไฟฟ้าเพื่อควบคุมการเคลื่อนไหวของแกนวาล์ว โดยทั่วไปจะควบคุมการเคลื่อนไหวของแอคชูเอเตอร์เพื่อให้เกิดการเปิดและปิดของวาล์ว

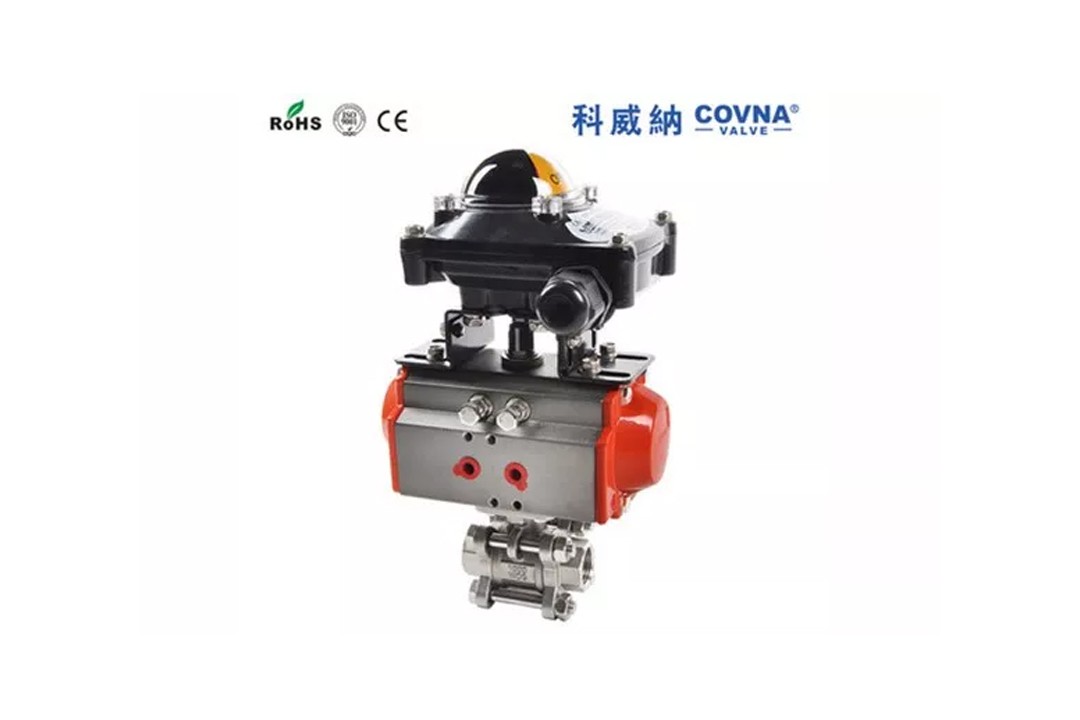

ที่สาม รู้เบื้องต้นเกี่ยวกับสวิตช์จำกัดวาล์วนิวเมติก

1. ลิมิตสวิตช์แบบนิวแมติก หรือที่เรียกว่า สวิตช์เคลื่อนที่ หรือ อุปกรณ์ป้อนกลับตำแหน่ง เป็นเครื่องมือภาคสนามที่ใช้ในระบบควบคุมอัตโนมัติเพื่อตรวจจับสถานะของวาล์ว โดยจะส่งเอาต์พุตตำแหน่งเปิดหรือปิดของวาล์วเป็น สัญญาณสวิตชิ่ง (สัญญาณหน้าสัมผัส) ซึ่งสามารถรับได้โดย ตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) หรือคอมพิวเตอร์เพื่อดำเนินการตามคำสั่งถัดไป

2. อุปกรณ์นี้ยังสามารถใช้สำหรับ การป้องกันลูกโซ่วาล์ว และ การแจ้งเตือนระยะไกล ในระบบอัตโนมัติ หากจำเป็นต้องมีการตรวจสอบตำแหน่งวาล์วของวาล์วสองตำแหน่ง ลิมิตสวิตช์ คือการกำหนดค่าที่มีประสิทธิภาพ โดยทำหน้าที่เป็นสวิตช์ไฟฟ้าที่ส่งสัญญาณและป้อนกลับตำแหน่งสุดขั้วของกลไกการเคลื่อนไหว

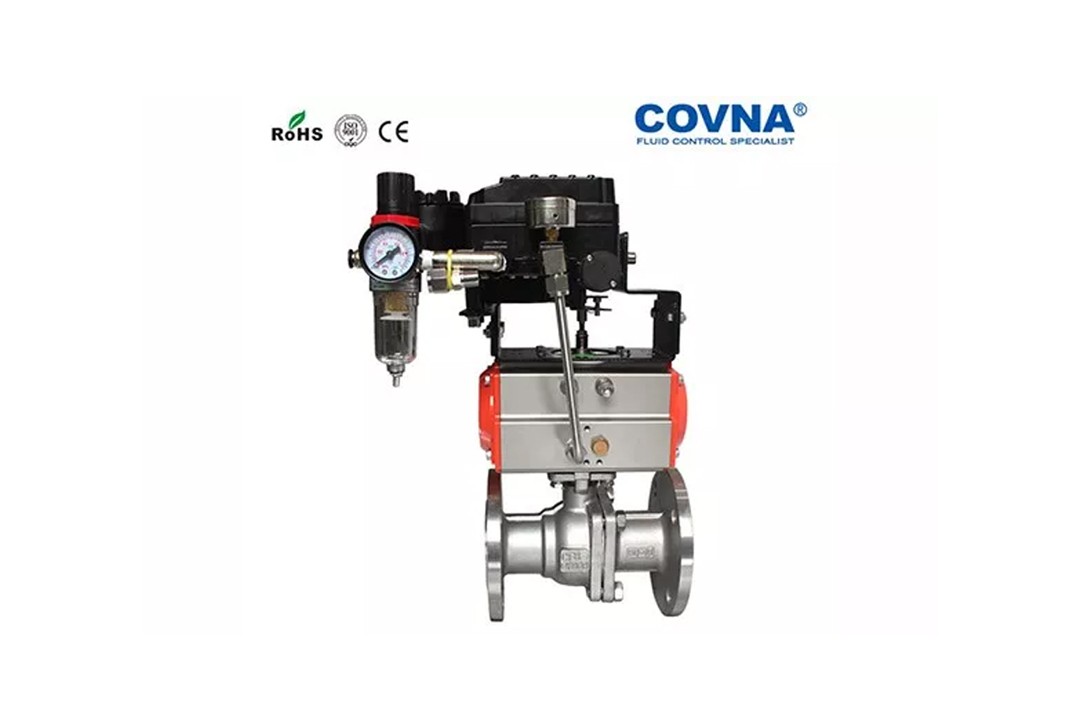

IV. ตัวกำหนดตำแหน่งวาล์วนิวเมติก

ตัวกำหนดตำแหน่งวาล์วนิวแมติก เป็นอุปกรณ์เสริมที่จำเป็นสำหรับวาล์วควบคุมนิวแมติก ช่วยให้สามารถปรับวาล์วไปยัง ตำแหน่งใดก็ได้ โดยรับสัญญาณการเคลื่อนตัวของก้านวาล์วเป็นสัญญาณป้อนกลับอินพุต และสัญญาณเอาต์พุตของตัวควบคุมเป็นจุดที่ตั้งไว้ เมื่อเกิดการเบี่ยงเบน ตัวกำหนดตำแหน่ง จะปรับสัญญาณเอาท์พุต ที่ส่งไปยังแอคชูเอเตอร์ เพื่อให้มั่นใจว่า ตำแหน่งก้านวาล์วและสัญญาณตัวควบคุมมีความสอดคล้องกันแบบหนึ่งต่อหนึ่ง.

V. ข้อควรพิจารณาในการเลือกวาล์วนิวแมติก

1. หากวาล์วควบคุมทำงานภายใต้สภาวะที่วิกฤตด้านความปลอดภัย จำเป็นต้องมีโซลินอยด์วาล์วเพิ่มเติมเพื่อบังคับวาล์วให้อยู่ในตำแหน่งที่ปลอดภัยในกรณีฉุกเฉิน

2. สำหรับวาล์วกระบอกสูบที่มีความจุสูง จำเป็นต้องใช้วาล์วนำร่อง เพื่อเร่งความเร็วในการทำงานของวาล์ว

• ฟังก์ชั่น: วาล์วนำร่องอนุญาตให้สัญญาณอากาศปริมาณเล็กน้อยควบคุมการสลับท่อส่งลมปริมาณมากขึ้น ซึ่งช่วยให้สามารถเติม/ระบายออกของแอคทูเอเตอร์ได้อย่างรวดเร็ว

• ประเภท: มีไพล็อตวาล์วหลายประเภท ซึ่งควรเลือกตามความต้องการเฉพาะของวาล์วนิวแมติกส์

3. สำหรับวาล์วควบคุมที่ต้องการตำแหน่งที่แม่นยำ จะต้องติดตั้งเครื่องส่งสัญญาณตำแหน่งวาล์ว

• อุปกรณ์นี้จะส่ง ข้อเสนอแนะเกี่ยวกับตำแหน่งเปิดของวาล์ว ในช่วงเวลาใดก็ตาม

• ขึ้นอยู่กับข้อกำหนดของกระบวนการ วาล์วอาจจำเป็นต้อง เปิดตามปกติ ปิดช้า หรือเปิดช้าและปิดตาม ปกติ ในกรณีเช่นนี้ แดมเปอร์แบบใช้ลม ควรติดตั้ง

• แดมเปอร์จะควบคุมอัตราการไหลของอากาศ เพื่อปรับความเร็วในการเปิดวาล์วให้เหมาะสม

เมื่อคำนึงถึงปัจจัยเหล่านี้ ผู้ใช้สามารถปรับประสิทธิภาพและความน่าเชื่อถือของระบบวาล์วนิวแมติกส์ให้เหมาะสมสำหรับการใช้งานในอุตสาหกรรมต่างๆ
