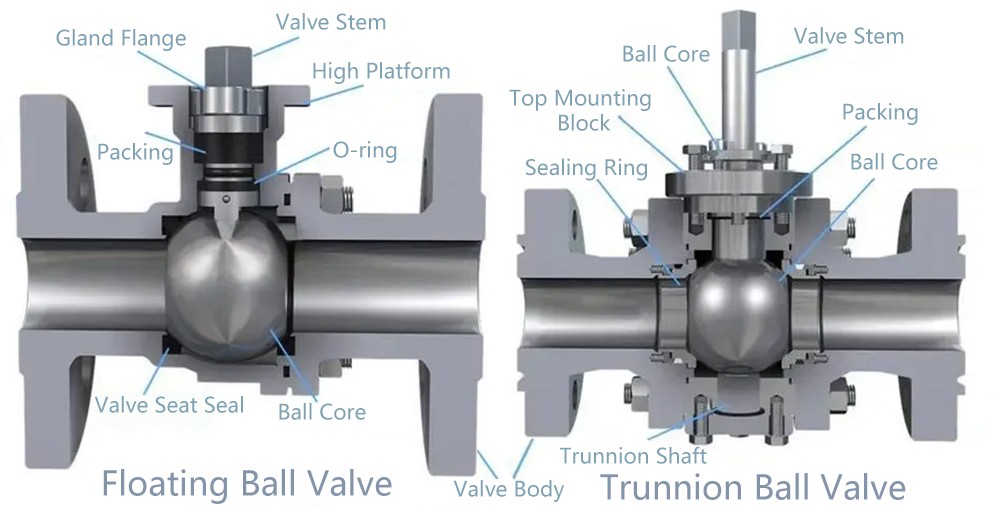

Lors de la sélection du robinet à tournant sphérique adapté à votre système, il est essentiel de comprendre les différences entre un robinet à tournant sphérique flottant et un robinet à tournant sphérique monté sur tourillon (à boisseau sphérique fixe) . Ces deux types de vannes servent différentes plages de pression, tailles d'alésage et conditions de fluide. Dans cet article, nous détaillerons la conception, les fonctionnalités, les scénarios d'application et les performances de chacun afin que vous puissiez prendre une décision éclairée pour votre projet ou votre installation.

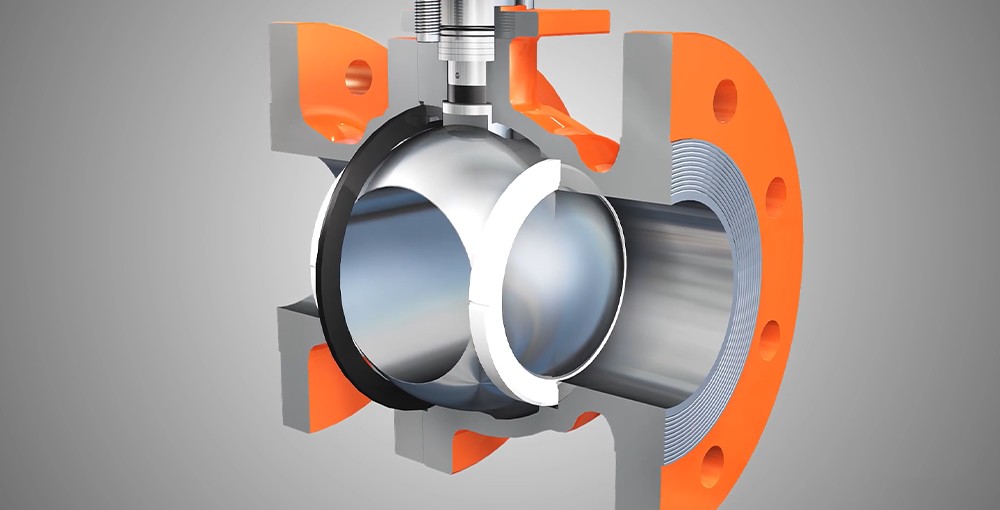

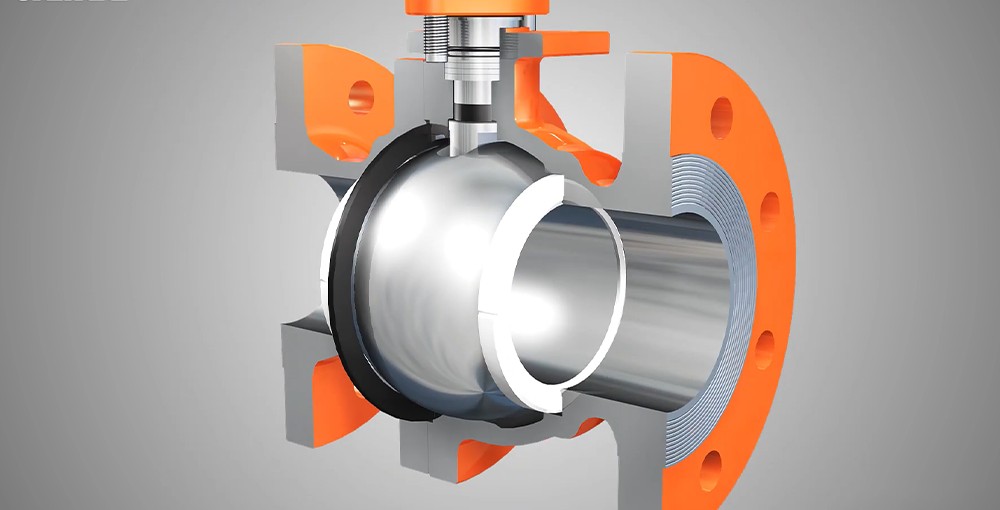

Support de bille : La bille n'est pas fixe et peut bouger légèrement à l'intérieur du corps de vanne.
Mécanisme d'étanchéité : la pression de la conduite pousse la bille vers le siège en aval, créant ainsi un joint étanche d'un seul côté.
Siège : Le siège est fixe et ne nécessite aucun élément de support supplémentaire.
Simplicité : Idéal pour les systèmes compacts à basse pression en raison du nombre réduit de composants internes.
Support de boule : La boule est soutenue par des tourillons supérieur et inférieur (arbres) reliés à des roulements, la maintenant stationnaire.
Mécanisme d'étanchéité : les sièges à ressort ou sous pression se pressent contre la bille, créant un joint double face.
Complexité : Nécessite des composants supplémentaires comme des roulements et des sièges mobiles, rendant la structure plus robuste.
La pression du côté amont pousse la bille contre le siège aval pour assurer l'étanchéité.
Comme la bille bouge légèrement pendant l'ouverture/fermeture, il y a un contact continu avec le siège, ce qui entraîne une usure plus importante au fil du temps.
L'étanchéité est obtenue par le mouvement des sièges et non par la bille.
La réduction du frottement pendant le fonctionnement se traduit par une durée de vie plus longue de la vanne et un actionnement plus fluide.
Pression nominale : Idéal pour les pressions faibles à moyennes (≤ Classe 600).
Taille de la vanne : Généralement utilisée dans les tailles petites à moyennes (≤ NPS 8).
Médias : Fluides propres comme l’eau, l’air ou le gaz naturel sans particules abrasives.
Pression nominale : Gère les conditions de haute pression (jusqu'à la classe 2500).
Taille de vanne : Idéale pour les canalisations de grand diamètre (jusqu'à NPS 60).
Média : Capable de manipuler des fluides abrasifs, visqueux ou sales grâce à une durabilité améliorée du siège.
Couple : Couple plus élevé requis dans les applications haute pression ou de grand diamètre.
Entretien : Une conception plus simple permet un entretien facile, mais l'usure du siège est plus fréquente.
Couple : Couple opérationnel inférieur grâce à la bille stationnaire et aux sièges dynamiques.
Entretien : Intervalles d'entretien prolongés ; les sièges sont souvent dotés de fonctions d’auto-compensation ou de réglage.
Type : Etanchéité unidirectionnelle uniquement.
Limitation : Peut fuir dans des conditions de très basse pression en raison du manque de force d'étanchéité.
Type : Etanchéité double direction.
Avantage : Fiabilité accrue et fermeture étanche dans toutes les conditions de pression.
Les robinets à tournant sphérique flottants sont couramment utilisés dans de systèmes industriels généraux , les services de construction et dans les canalisations de services publics pour l'eau, la vapeur ou les gaz propres.
Les robinets à tournant sphérique à tourillon sont largement utilisés dans de pétrole et de gaz , des raffineries , les centrales électriques et dans les pipelines de transport longue distance où des pressions élevées et de grands diamètres sont impliqués.
Les robinets à tournant sphérique flottants et montés sur tourillon offrent des performances fiables, mais ils répondent à des besoins différents.
| Paramètres | Robinet à tournant sphérique flottant | Robinet à tournant sphérique |
|---|---|---|
| Plage de pression | Faible à moyen | Moyen à élevé |
| Taille d'alésage | Petit à moyen | Moyen à très grand |
| Scellage | Monodirectionnel | Double direction |
| Couple | Plus haut | Inférieur |
| Coût | Inférieur | Plus haut |
| Entretien | Remplacement fréquent du siège | Durée de vie plus longue, plus coûteux |
En tant que fabricant professionnel de vannes avec plus de 20 ans d'expérience , nous sommes spécialisés dans les vannes à bille flottantes et montées sur tourillon, conçues pour les industries exigeantes. Nos vannes sont :
Certifié (ISO, CE, API)
Disponible dans la gamme complète : Classe 150 – Classe 2500, DN15 – DN1500
Personnalisable pour différents supports et conditions de température
Contactez-nous dès aujourd'hui pour obtenir une consultation technique, des modèles CAO 3D et un devis sur mesure pour votre prochain projet.
Optimisez votre flux. Faites confiance à nos vannes.
