Просмотры: 0 Автор: Редактор сайта Время публикации: 18.06.2025 Происхождение: Сайт
При выборе подходящего шарового крана для вашей системы понимать различия между плавающим шаровым краном и краном с фиксированным шаром на цапфе . крайне важно Эти два типа клапанов предназначены для разных диапазонов давления, размеров отверстий и условий среды. В этой статье мы подробно рассмотрим дизайн, функциональность, сценарии применения и производительность каждого из них, чтобы вы могли принять обоснованное решение для своего проекта или объекта.

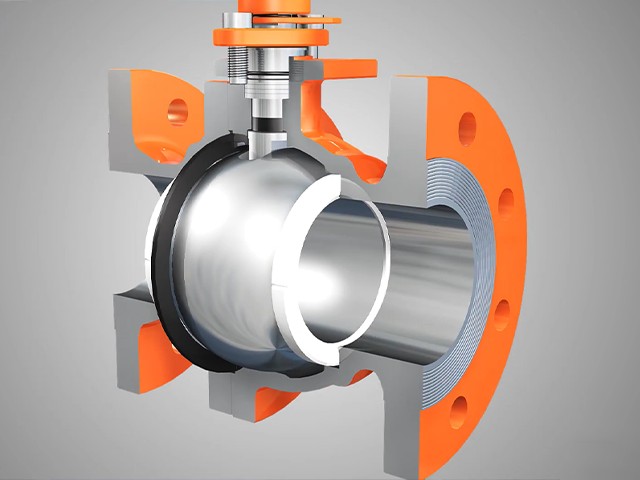

Опора шара : Шар не зафиксирован и может слегка перемещаться внутри корпуса клапана.
Механизм уплотнения : Линейное давление подталкивает шар к седлу, расположенному ниже по потоку, создавая плотное одностороннее уплотнение.
Сиденье : Сиденье фиксированное и не требует дополнительных опорных компонентов.
Простота : Идеально подходит для компактных систем низкого давления благодаря меньшему количеству внутренних компонентов.
Опора шара : Шар поддерживается верхней и нижней цапфами (валами), соединенными с подшипниками, удерживая его в неподвижном состоянии.
Механизм уплотнения : Подпружиненные седла или седла с давлением прижимаются к шару, создавая двустороннее уплотнение.
Сложность : требуются дополнительные компоненты, такие как подшипники и подвижные седла, что делает конструкцию более прочной.
Давление со стороны входа прижимает шар к седлу ниже по потоку для уплотнения.
Поскольку шар слегка перемещается во время открытия/закрытия, он постоянно контактирует с седлом, что со временем приводит к более высокому износу.
Герметизация достигается за счет движения седел, а не шара.
Уменьшение трения во время работы приводит к увеличению срока службы клапана и более плавному срабатыванию.
Номинальное давление : Лучше всего подходит для низкого и среднего давления (< класс 600).
Размер клапана : Обычно используется для клапанов малого и среднего размера (≤ NPS 8).
Среда : Чистые жидкости, такие как вода, воздух или природный газ, без абразивных частиц.
Номинальное давление : выдерживает условия высокого давления (до класса 2500).
Размер клапана : Идеально подходит для трубопроводов большого диаметра (до NPS 60).
Среда : Способна работать с абразивными, вязкими или грязными жидкостями благодаря повышенной долговечности седла.
Крутящий момент : более высокий крутящий момент требуется при высоком давлении или большом диаметре.
Техническое обслуживание : Более простая конструкция упрощает обслуживание, но седло изнашивается чаще.
Крутящий момент : Меньший рабочий крутящий момент благодаря неподвижному шарику и динамическим седлам.
Техническое обслуживание : Увеличенные интервалы технического обслуживания; сиденья часто оснащены функциями самокомпенсации или регулировки.
Тип : Только однонаправленное уплотнение.
Ограничение : Возможна утечка в условиях очень низкого давления из-за недостаточной силы уплотнения.
Тип : Двустороннее уплотнение.
Преимущество : более высокая надежность и герметичная отсечка при любых условиях давления.
Плавающие шаровые краны обычно используются в общепромышленных системах , строительства , а также в инженерных трубопроводах для воды, пара или чистых газов.
Шаровые краны с цапфой широко применяются на нефте- и газоперерабатывающих , заводов , электростанциях , а также в магистральных трубопроводах, где используется высокое давление и большие диаметры.
Как плавающие шаровые краны, так и шаровые краны с цапфой обеспечивают надежную работу, но они служат различным потребностям.
| Параметр | Плавающий шаровой кран | Шаровой кран с цапфой |
|---|---|---|
| Диапазон давления | От низкого до среднего | От среднего до высокого |
| Размер отверстия | От малого до среднего | От среднего до очень большого |
| Уплотнение | Однонаправленный | Двунаправленный |
| Крутящий момент | Выше | Ниже |
| Расходы | Ниже | Выше |
| Обслуживание | Частая замена сиденья. | Срок службы дольше, дороже |
Как профессиональный производитель клапанов с более чем 20-летним опытом работы , мы специализируемся на плавающим , так и на цапфе, шаровых кранах как с предназначенных для требовательных отраслей промышленности. Наши клапаны:
Сертифицирован (ISO, CE, API)
Доступен в полном диапазоне: Класс 150 – Класс 2500, DN15 – DN1500.
Настраивается для различных сред и температурных условий
Свяжитесь с нами сегодня , чтобы получить техническую консультацию, модели 3D CAD и индивидуальное предложение для вашего следующего проекта.
Оптимизируйте свой поток. Доверьтесь нашим клапанам.
