Мета-описание: Большинство дроссельных заслонок закрываются на 90° (¼ оборота), но некоторые требуют нескольких оборотов. Узнайте почему и откройте для себя клапаны, предназначенные для быстрого и надежного перекрытия.
Представьте себе: оператору химического завода необходимо срочно изолировать протекающий трубопровод . Когда секунды имеют значение, они хватаются за маховик дроссельной заслонки, но сколько оборотов это займет? Слишком много, и риск возрастает.
Правда в том, что 90% промышленных дроссельных заслонок закрываются всего лишь при повороте на 90° (¼ оборота) . Но существуют исключения. Давайте узнаем, почему и как выбрать правильный клапан для вашей системы.

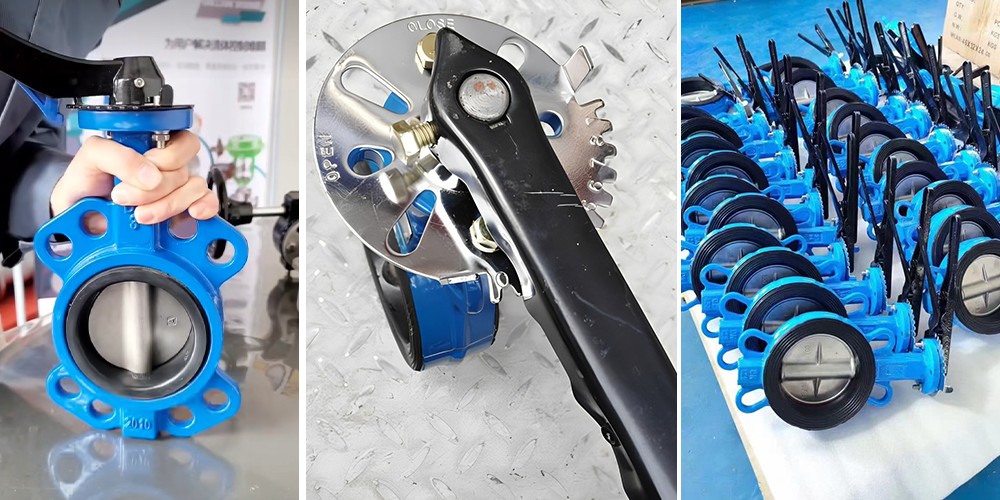

Поворотные затворы представляют собой четвертьоборотные клапаны , то есть поворот на 90° полностью открывает или закрывает их. В этой конструкции используется диск, который поворачивается перпендикулярно потоку (см. схему ниже).
Схема: поворот на 90° выравнивает диск и полностью блокирует поток.
Однако в некоторых сценариях требуется многооборотная работа:
Системы высокого давления (например, нефть и газ): 2–4 оборота для точного управления.
Клапаны с шестеренчатым приводом : 10+ оборотов для труб большого диаметра (DN300+).
Совет для профессионалов : проверьте паспортную табличку клапана, чтобы убедиться в необходимости поворотов.
Эксцентриковая конструкция диска (стандарт):
Отключение на 90°. Распространен в водоподготовке, системах отопления, вентиляции и кондиционирования.
Пример: Наш В электрической фланцевой дроссельной заслонке HK60-D-GF с жестким уплотнением используется диск с тройным смещением , обеспечивающий нулевое трение во время вращения.

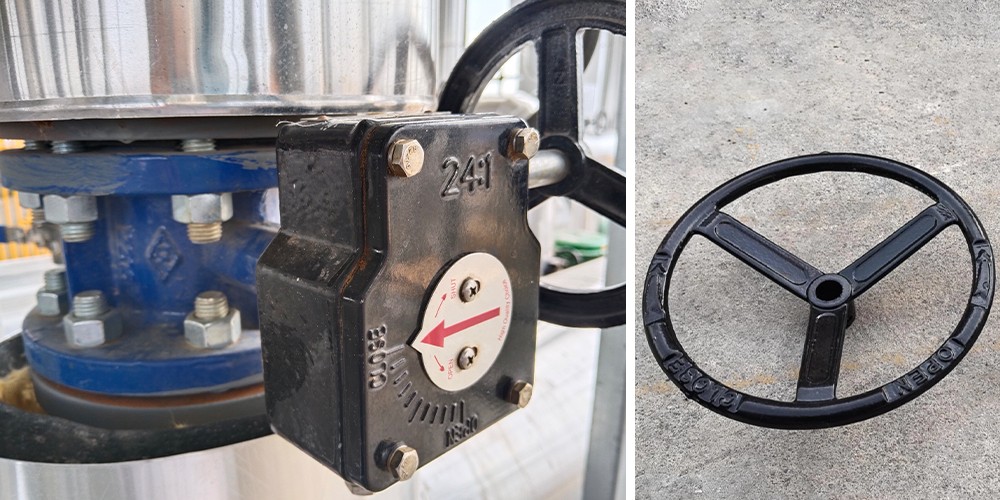

Приводы редукторов (многооборотные):
Уменьшает ручное усилие для больших клапанов (DN200+).
Более высокое давление = более плотное уплотнение = более медленная работа.
| Размер клапана (DN) | Номинальное давление | При повороте на закрытие |
|---|---|---|
| 50 | 150 фунтов на квадратный дюйм | 0.25 |
| 200 | 300 фунтов на квадратный дюйм | 2 |
| 400 | 600 фунтов на квадратный дюйм | 15 (шестерня) |
3. Материал уплотнения
Мягкие уплотнения (EPDM/NBR) : Быстрое закрытие на 90°. Идеально подходит для воды.
Металлические уплотнения (нержавеющая сталь) : требуют медленного вращения для предотвращения износа. Используется в паровых системах.
Свяжитесь с нами Изготовленные на заказ уплотнения клапанов
Если ваш стандартный клапан сопротивляется закрытию:
Смажьте шток : используйте высокотемпературную смазку.
Проверьте наличие мусора : частицы забивают диск.
Осмотрите уплотнение : изношенные уплотнения вызывают утечки.
Чрезвычайная ситуация? Свяжитесь с нашей круглосуточной службой поддержки.
О : Из-за различий во внутренних механизмах (например, конструкции штока, методах уплотнения) прямое преобразование невозможно . Однако вы можете:
Осмотрите существующий клапан : Проверьте, нет ли недостаточной смазки или изношенных компонентов.
Установите совместимый привод : Некоторые электрические/пневматические приводы могут сократить время работы (проконсультируйтесь с инженером по совместимости ).
О : Распространенные причины и способы устранения:
Недостаточная смазка :
Очистите стержень клапана высокотемпературной смазкой (на основе силикона или лития).
Избегайте машинного масла (притягивает пыль).
Несоосность :
Обеспечьте выравнивание трубопровода и равномерную затяжку фланцевых болтов.
Деформация трубы может вызвать трение корпуса диска.
Высокое давление в системе :
Выбирайте клапаны с опорой на подшипниках, чтобы уменьшить сопротивление вращению.
A : Отраслевые стандарты (ручное управление):
Малые клапаны (DN50–DN100) : 1–3 секунды (четвертьоборотная конструкция).
Клапаны среднего/большого размера (DN150–DN300) :
С приводом: 10-30 секунд (~2 секунды за ход).
Если скорость медленнее, проверьте смазку коробки передач или выравнивание штока.
A : Методы быстрой идентификации:
Визуальные метки :
Ищите маркировку «Четверть оборота» или «Работа на 90°» на клапане/маховике.
Нет этикетки? Тестовое вращение: Плавное движение на 90° указывает на четверть оборота.
Техническая документация :
Ознакомьтесь с руководством к модели (часто доступно на сайте производителя).
A : Возможные факторы:
Неполное закрытие :
Обеспечьте полное вращение (прислушайтесь к щелчку или проверьте положения остановки).
Многооборотные клапаны требуют достижения определенных оборотов (см. маркировку штока).
Повреждение уплотнения :
При чрезмерном вращении изнашиваются мягкие уплотнения (EPDM/NBR).
Самотестирование : Откройте/закройте клапан 3 раза. Постоянные утечки означают замену уплотнения.
О : Причинами могут быть сжатие материала или замерзшая смазка:
Экстренное исправление :
Оберните клапан изоляцией или распылите антифриз (никогда не используйте открытое пламя!).
Долгосрочное решение :
Используйте низкотемпературные клапаны (например, штоки из нержавеющей стали + уплотнения из ПТФЭ).
Перейти на морозостойкие смазки (работают при -40°С).
Более быстрое закрытие : запатентованные системы подшипников снижают сопротивление вращению (сертификат ISO 9001).
Увеличенный срок службы : закаленные лазером стержни выдерживают более 100 000 циклов.
Круглосуточная поддержка : получите запасные части или помощь на месте в течение 12 часов.
