Что такое Cv клапана? Как рассчитать?

Выбирая клапан для вашей системы — например, HVAC, промышленного использования или очистки воды — вы часто будете видеть термин Valve Cv . Но что на самом деле означает термин Valve Cv ?

В этом руководстве мы объясним, что означает Valve Cv , как его рассчитать, почему это важно и как оно поможет вам выбрать правильный клапан. При выборе правильного клапана эта статья поможет вам понять Cv и понять, почему это важно.

Что такое Cv клапана?

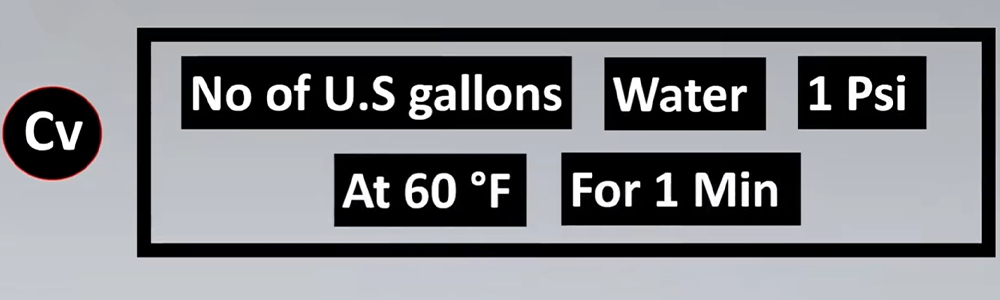

Клапан Cv (коэффициент расхода) — это показатель способности клапана пропускать жидкость. Он показывает, сколько галлонов воды при температуре 60°F может пройти через клапан с перепадом давления в 1 фунт на квадратный дюйм за одну минуту.

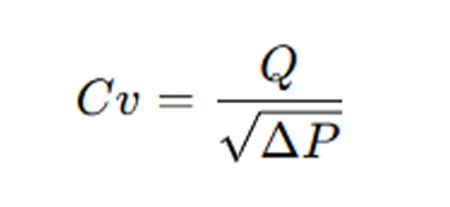

Формула:

Q = расход (галлоны в минуту)

ΔP = падение давления (фунты на квадратный дюйм)

Чем выше значение Cv, тем больше скорость потока через клапан при данном перепаде давления. Этот показатель имеет решающее значение для правильного подбора клапанов, предотвращения появления клапанов недостаточного размера (ограничительного) или завышенного (неэффективного) в вашей системе.

Почему резюме имеет значение?

Подумайте о разнице между водой, текущей по узкой и большой трубе. Соломинка ограничивает поток; труба позволяет большему количеству жидкости проходить свободно. Значение Cv — это то, что количественно определяет эту разницу для клапанов.

Несколько важных причин, почему Cv имеет значение:

• •  ✅ Обеспечивает точный контроль потока

• •  ✅ Оптимизирует эффективность системы.

• •  ✅ Предотвращает потери давления

• •  ✅ Поддерживает правильный выбор привода

• •  ✅ Помогает избежать кавитации и проблем с шумом.

Неправильный выбор Cv может привести к плохой работе клапана, нестабильности управления или чрезмерному износу и потреблению энергии.

Как рассчитать резюме

С практической точки зрения вы можете использовать следующую упрощенную формулу для жидких применений:

Но для более точных расчетов, особенно с газами или паром , необходимо учитывать:

• •  Удельный вес (SG)

• •  Условия температуры и давления

• •  Коэффициент сжимаемости

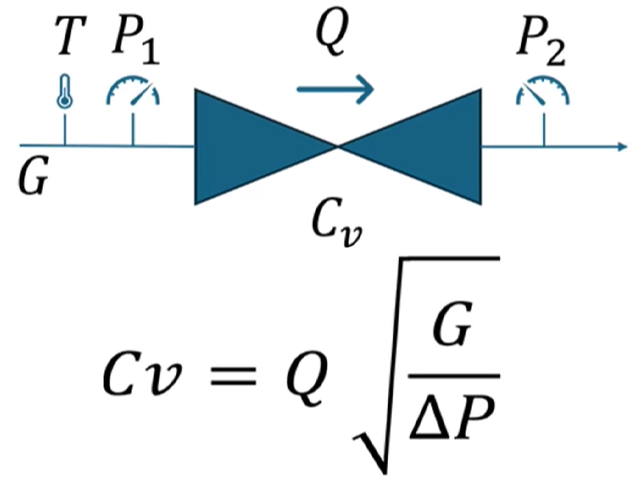

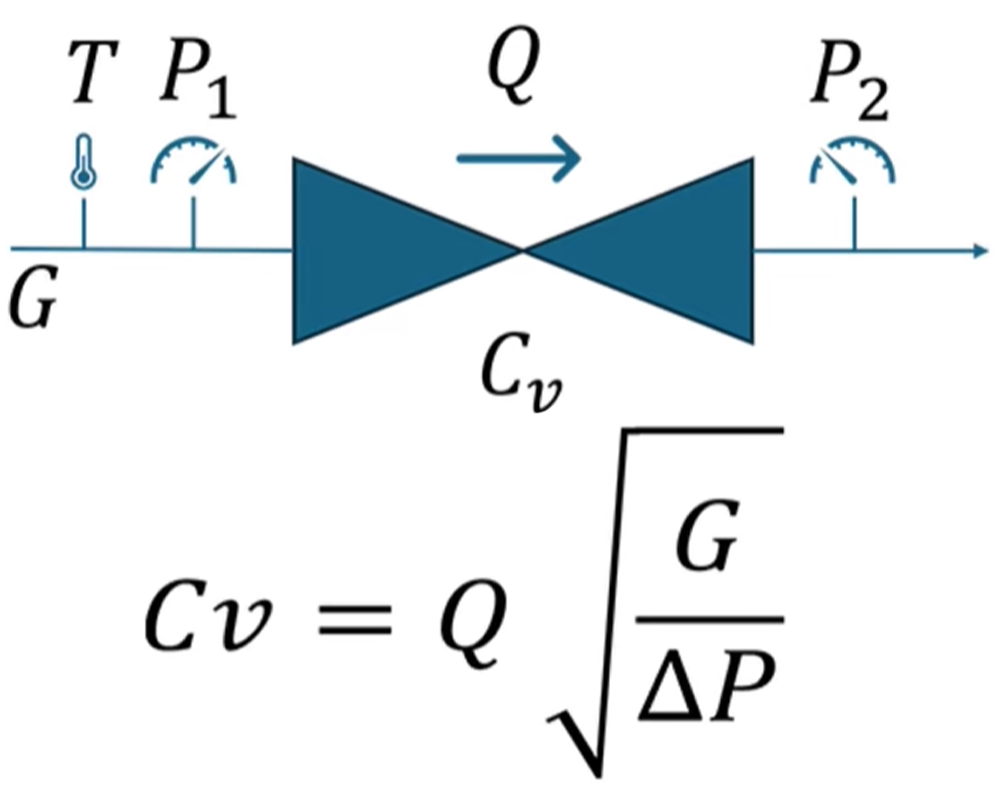

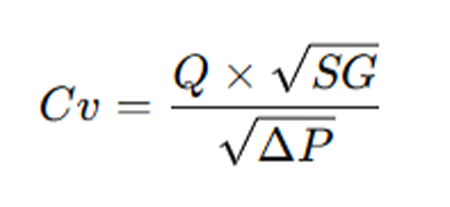

Для газов:

• Q = Расход (SCFM)

• SG = Удельный вес газа (воздух = 1,0)

• ΔP = падение давления (psi)

Совет. Многие производители клапанов, в том числе и мы, имеют онлайн-инструменты или калькуляторы Cv, которые помогут вам найти клапан, соответствующий вашим потребностям в расходе.

Cv против Kv – в чем разница?

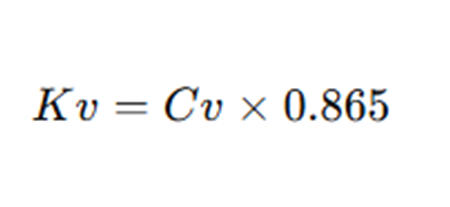

Cv — британская единица измерения (используется в США), а Kv — метрическая единица (используется в Европе и Азии).

•


• Cv = галлоны в минуту (GPM)

• Kv = Кубические метры в час (м⊃3;/ч) при перепаде давления 1 бар.

Они описывают одну и ту же концепцию, используя разные единицы.

Что влияет на Cv клапана?

Даже если два клапана имеют одинаковый размер, их значения Cv могут различаться. Эксперты Belimo, Max-Air и Hisaka подчеркивают, что различия в форме и конструкции клапана влияют на рейтинг Cv.

фактора на Cv	Влияние
клапана Тип	Шаровые краны < Шаровые краны
клапана Размер	Клапаны большего размера = более высокий Cv
клапана Конструкция трима	Форма и путь потока имеют значение
Внутренние препятствия	Уменьшите расход и уменьшите Cv
потока Характеристики	Линейный, равнопроцентный и т. д.

Всегда проверяйте технические характеристики производителя или консультируйтесь со специалистами, чтобы убедиться, что вы выбрали правильный Cv.

⚙️ Реальные применения Cv

• •  Системы HVAC используют Cv для определения размеров клапанов для контуров отопления/охлаждения.

• •  Технологические заводы используют Cv для регулирования критических потоков в реакторах.

• • Клапаны систем  водораспределения для балансировки и энергоэффективности.

• •  Пневматические системы полагаются на Cv для поддержания стабильной работы привода.

В каждом из этих применений точный размер клапана экономит энергию, повышает надежность и улучшает управление.

️ Почему инженеры доверяют Cv при выборе клапанов

Профессионалы в разных отраслях используют Cv в качестве базового показателя, чтобы:

• •  Сравнение производительности клапанов разных типов.

• •  Выберите правильное усилие привода и время отклика.

• •  Обеспечьте оптимальное управление потоками для критически важных процессов.

Ищете надежные клапаны с сертифицированными рейтингами Cv?

Как профессиональный производитель клапанов , мы предлагаем:

• •  Прецизионные клапаны с проверенными номиналами Cv.

• •  Консультация эксперта, которая поможет вам выбрать правильное резюме.

• •  Индивидуальные решения для систем отопления, вентиляции и кондиционирования, водоочистки, промышленной автоматизации и т. д.

✅ Сертифицированную производительность.

✅ Надежная доставка, гарантирующая своевременную доставку.

✅ Предлагаемые комплексные услуги OEM и ODM.

Если вы работаете над проектом или вам нужна помощь в выборе правильного размера клапана, свяжитесь с нашей технической командой сегодня. Мы поможем вам найти лучшее решение для ваших потребностей в потоках.

Ключевые выводы

• • Cv клапана определяет, сколько жидкости может пропустить клапан при перепаде давления.

• •  Понимание Cv является ключом к выбору клапана, его размеру и эффективности системы.

• •  Неправильный Cv приводит к плохому управлению, перерасходу энергии и проблемам с производительностью.

• •  Мы предоставляем надежные клапаны с точными значениями Cv при технической поддержке.
