Apakah injap cv? Bagaimana cara mengira？

Apabila memilih injap untuk sistem anda seperti HVAC, penggunaan perindustrian, atau rawatan air -anda akan sering melihat istilah injap CV . Tetapi apakah istilah injap CV sebenarnya merujuk?

Dalam panduan ini, kami akan menerangkan apa maksud CV Valve , bagaimana untuk mengira, mengapa ia penting, dan bagaimana ia membantu anda memilih injap yang betul. Apabila memilih injap yang betul, artikel ini akan membantu anda memahami CV dan mengapa ia penting.

Apakah CV Valve?

Injap CV (pekali aliran) adalah pengukuran kapasiti injap untuk membolehkan cecair mengalir. Ia memberitahu anda berapa banyak gelen air pada 60 ° F boleh melalui injap dengan penurunan tekanan 1 psi dalam satu minit.

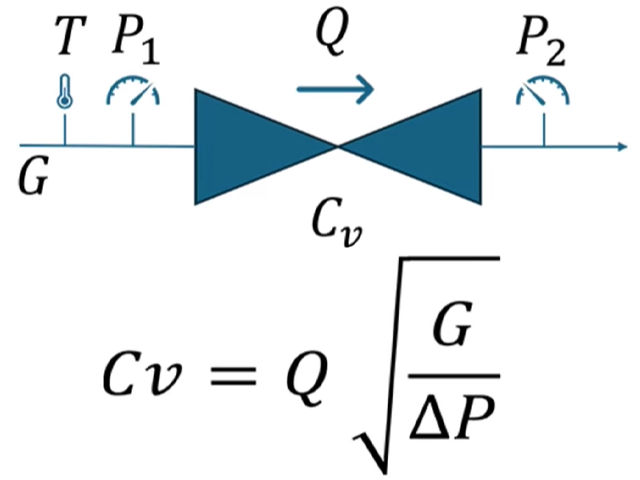

Formula:

q = kadar aliran (gpm)

Δp = penurunan tekanan (PSI)

Semakin tinggi nilai CV, semakin besar kadar aliran melalui injap pada penurunan tekanan yang diberikan. Metrik ini adalah penting untuk injap saiz dengan betul, mencegah injap yang terlalu kecil (ketat) atau besar (tidak cekap) dalam sistem anda.

Mengapa CV penting?

Fikirkan perbezaan antara air yang mengalir melalui tiub sempit dan paip besar. Jerami mengehadkan aliran; Paip ini membolehkan lebih banyak cecair untuk lulus dengan bebas. Nilai CV adalah apa yang mengukur perbezaan ini untuk injap.

Beberapa sebab penting mengapa CV penting:

• •  ✅ Memastikan kawalan aliran yang tepat

• •  ✅ Mengoptimumkan kecekapan sistem

• •  ✅ menghalang kehilangan tekanan

• •  ✅ Menyokong pemilihan penggerak yang betul

• •  ✅ Membantu mengelakkan masalah peronggaan atau bunyi bising

Pemilihan CV yang salah boleh menyebabkan prestasi injap yang lemah, ketidakstabilan kawalan, atau penggunaan dan penggunaan tenaga yang berlebihan.

Cara Mengira CV

Dari sudut pandangan praktikal, anda boleh menggunakan formula mudah berikut untuk aplikasi cecair:

Tetapi untuk pengiraan yang lebih tepat, terutamanya dengan gas atau stim , anda mesti mempertimbangkan:

• •  Graviti tertentu (SG)

• •  keadaan suhu dan tekanan

• •  Faktor kebolehmampatan

Untuk gas:

• Q = Kadar Aliran (SCFM)

• SG = graviti gas tertentu (udara = 1.0)

• Δp = penurunan tekanan (psi)

Petua: Banyak pembuat injap - termasuk kami - mempunyai alat dalam talian atau kalkulator CV untuk membantu anda mencari injap yang tepat untuk keperluan aliran anda.

CV vs KV - Apa perbezaannya?

CV adalah Unit Imperial (digunakan di Amerika Syarikat), manakala KV adalah rakan metrik (digunakan di Eropah dan Asia).

•


• Cv = galon seminit (gpm)

• KV = meter padu per jam (m³/h) pada 1 penurunan tekanan bar

Mereka menggambarkan konsep yang sama menggunakan unit yang berbeza.

Apa yang mempengaruhi CV injap?

Walaupun dua injap adalah saiz yang sama, nilai CV mereka boleh berbeza. Pakar-pakar di Belimo, Max-Air, dan Hisaka menekankan bahawa variasi dalam bentuk injap dan reka bentuk memberi kesan kepada penarafan CV. Kesan

faktor	pada CV
injap Jenis	Injap Globe <injap bola
Saiz injap	Injap yang lebih besar = CV yang lebih tinggi
injap Reka bentuk trim	Bentuk & Laluan Aliran
dalaman Halangan	Kurangkan aliran & CV yang lebih rendah
aliran Ciri -ciri	Linear, peratusan yang sama, dll.

Sentiasa periksa lembaran data pengilang atau berunding dengan pakar untuk memastikan anda memilih CV yang betul.

⚙️ Aplikasi dunia sebenar CV

• •  Sistem HVAC menggunakan CV ke injap saiz untuk gelung pemanasan/penyejukan.

• •  Proses tumbuhan menggunakan CV untuk mengawal aliran kritikal dalam reaktor.

• • Injap saiz sistem  pengedaran air untuk mengimbangi dan kecekapan tenaga.

• •  Sistem pneumatik bergantung kepada CV untuk mengekalkan prestasi penggerak yang konsisten.

Dalam setiap aplikasi ini, saiz injap yang tepat menjimatkan tenaga, meningkatkan kebolehpercayaan, dan meningkatkan kawalan.

️ Mengapa jurutera mempercayai CV semasa memilih injap

Profesional di seluruh industri menggunakan CV sebagai metrik asas untuk:

• •  Bandingkan prestasi antara jenis injap yang berbeza

• •  Pilih daya penggerak yang betul dan masa tindak balas

• •  Memastikan kawalan aliran optimum untuk proses kritikal

Mencari injap yang boleh dipercayai dengan penilaian CV yang disahkan?

Sebagai pengeluar injap profesional , kami menawarkan:

• •  Injap kejuruteraan ketepatan dengan penilaian CV yang disahkan

• •  Perundingan pakar untuk membantu anda memilih CV yang betul

• •  Penyelesaian yang disesuaikan untuk HVAC, rawatan air, automasi perindustrian, dan banyak lagi

✅ Prestasi yang disahkan.

✅ Prestasi penghantaran yang boleh dipercayai memastikan ketibaan tepat waktu.

✅ Perkhidmatan OEM dan ODM yang komprehensif yang ditawarkan.

Jika anda sedang menjalankan projek atau memerlukan bantuan memilih saiz injap yang betul, hubungi pasukan teknikal kami hari ini. Kami akan membantu anda mencari penyelesaian terbaik untuk keperluan aliran anda.

Takeaways utama

• • Injap CV mentakrifkan berapa banyak cecair yang boleh dilalui di bawah penurunan tekanan.

• •  Memahami CV adalah kunci kepada pemilihan injap, ukuran, dan kecekapan sistem.

• •  CV yang salah membawa kepada kawalan yang lemah, sisa tenaga, dan masalah prestasi.

• •  Kami menyediakan injap yang boleh dipercayai dengan nilai CV yang tepat, yang disokong oleh sokongan kejuruteraan.
