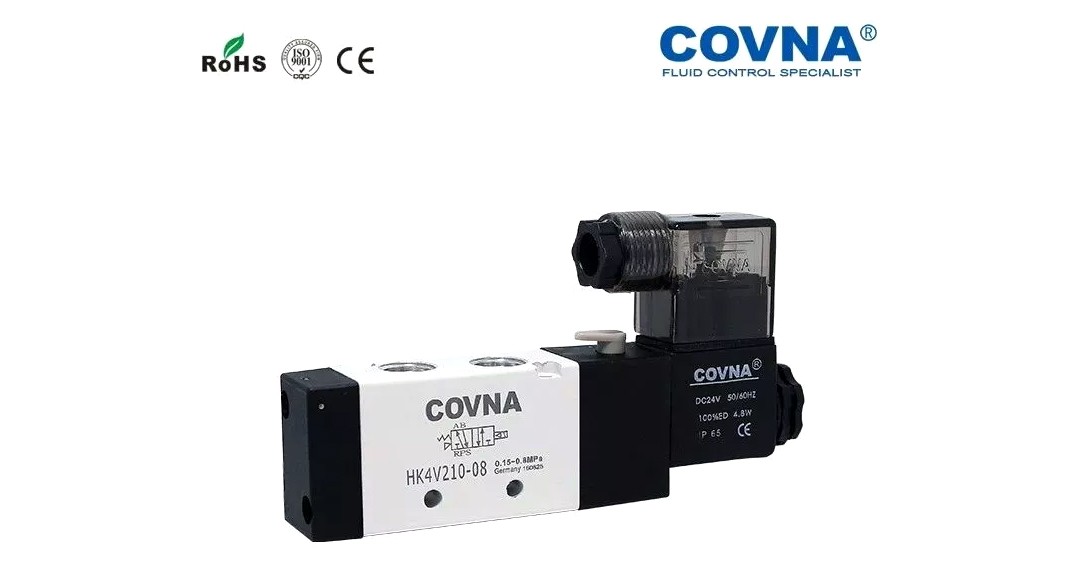

Que signifient « Position » et « Voie » dans une électrovanne ?

Pour ceux qui n’utilisent pas fréquemment les électrovannes, les concepts de « position » et de « voie » peuvent être assez déroutants. Cependant, ils sont en réalité simples à comprendre. « Position » fait référence à l'état de fonctionnement de l'électrovanne, tandis que « voie » fait référence au nombre de ports de connexion sur la vanne. Ci-dessous une explication détaillée :

Qu'est-ce que la « position » dans une électrovanne ?

La position de travail du tiroir de vanne est appelée « position ». Le nombre de positions de travail commutables d'un tiroir de vanne détermine s'il s'agit d'une vanne à deux positions, à trois positions ou à plusieurs positions.

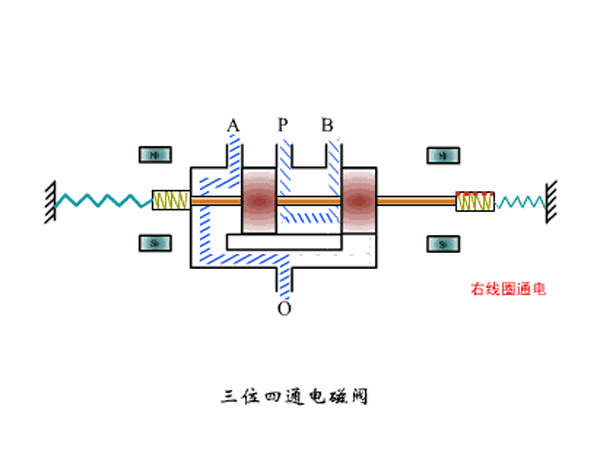

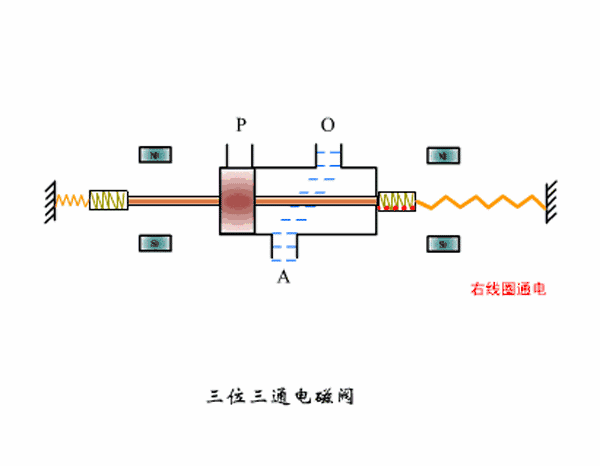

• Si un tiroir a trois positions de travail, la vanne est appelée vanne à trois positions.

• Si le tiroir est en position médiane et que tous les ports d'entrée et de sortie sont fermés, on parle d'électrovanne à centre fermé.

• Si tous les ports de sortie sont connectés à l'orifice d'échappement, on parle de valve centrale de libération de pression.

• Si tous les ports de sortie sont connectés au port d'entrée, on parle de vanne centrale d'alimentation en pression.

Le nombre de positions fait simplement référence au nombre d’états de fonctionnement de la vanne. Si vous regardez les symboles pneumatiques, le nombre de carrés (avec des flèches ou des lignes « T » à l'intérieur) représente le nombre de positions.

Qu'est-ce que le « chemin » dans une électrovanne ?

Le nombre de ports de commutation (y compris les ports d'entrée, les ports de sortie et les ports d'échappement) détermine si une vanne est une vanne à deux voies, à trois voies, à quatre voies ou à cinq voies.

• 'Chemin' fait référence au nombre de points de connexion sur chaque case du symbole.

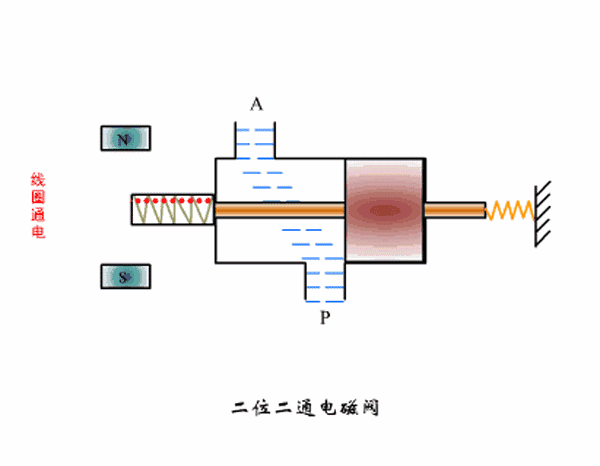

• Une vanne à deux voies possède deux ports indépendants.

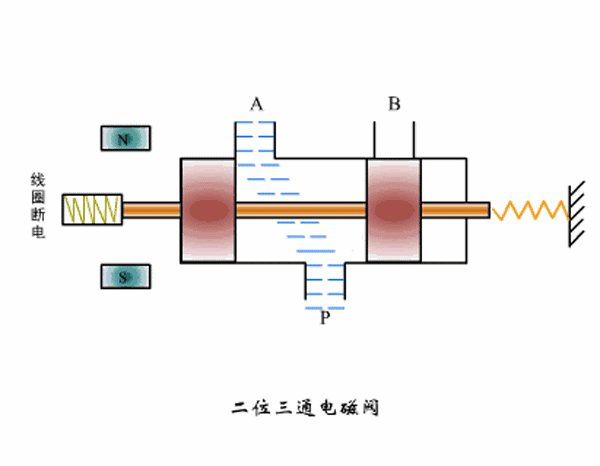

• Une vanne à trois voies possède trois ports indépendants.

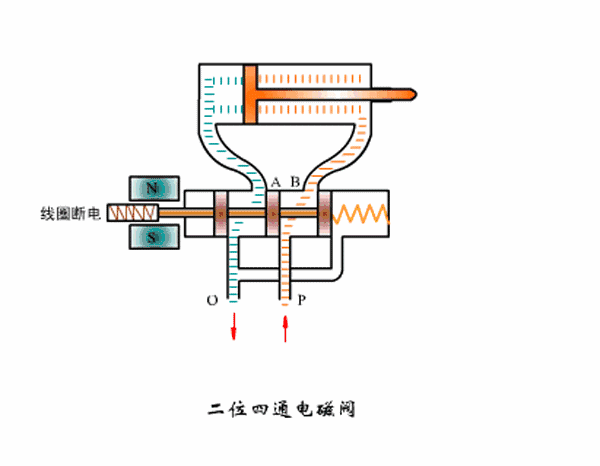

• Une vanne à quatre voies possède quatre ports indépendants, et ainsi de suite.

La relation entre la « Position » et la « Voie »

« Position » et « voie » sont deux concepts clés dans les électrovannes à commande directionnelle pneumatique. Différentes combinaisons de ces deux paramètres créent différents types de distributeurs pneumatiques.

• 'Valve à deux positions' ou 'Valve à trois positions' : fait référence au nombre de positions de travail du tiroir de la vanne.

• 'Valve à deux voies,' 'vanne à trois voies' 'vanne à quatre voies' : fait référence au nombre de ports indépendants sur le corps de la vanne qui peuvent se connecter à différents pipelines d'air ou d'huile.

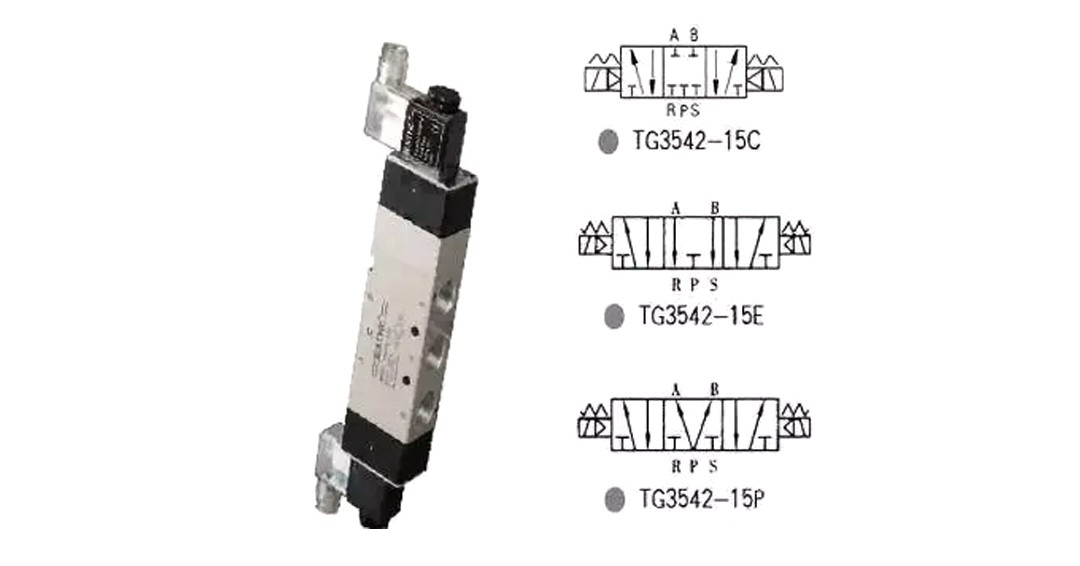

Signification des symboles graphiques

1. Le nombre de rectangles dans un symbole représente le nombre de positions.

2. Les flèches à l'intérieur des rectangles indiquent le chemin du flux d'air, mais la direction réelle du flux d'air peut varier.

3. Les symboles '┻' ou '┳' indiquent un passage bloqué.

4. Le nombre de points de connexion externes représente le nombre de voies dont dispose la vanne.
