Qu'est-ce qu'une valve de diaphragme? Un guide complet pour les ingénieurs et les acheteurs

Introduction

Dans le contrôle du fluide industriel, les vannes de diaphragme sont apparues comme une solution très fiable, en particulier où l'hygiène, la résistance à la corrosion et un contrôle d'écoulement précis sont nécessaires. Alors, quelle est précisément une valve de diaphragme, et quel est le principe de fonctionnement derrière? Et pourquoi les industries comme les produits pharmaceutiques, la transformation des aliments et le traitement de l'eau les favorisent-ils?

Dans ce guide complet, nous répondrons à toutes vos questions à ce sujet. Que vous soyez un ingénieur de conception, un spécialiste des achats ou un directeur d'usine, à la fin de cet article, vous saurez si il convient à votre demande - et où en obtenir un.

Qu'est-ce qu'une valve de diaphragme?

Une vanne à diaphragme est une valve de mouvement linéaire conçue pour démarrer, réguler ou arrêter l'écoulement des fluides. Il utilise un diaphragme flexible qui appuie contre un déversoir ou un siège pour contrôler le chemin d'écoulement. Contrairement à d'autres vannes, telles que des vannes de porte ou de globe, il isole les pièces de travail du liquide, ce qui rend idéal pour les environnements corrosifs, sales ou stériles.

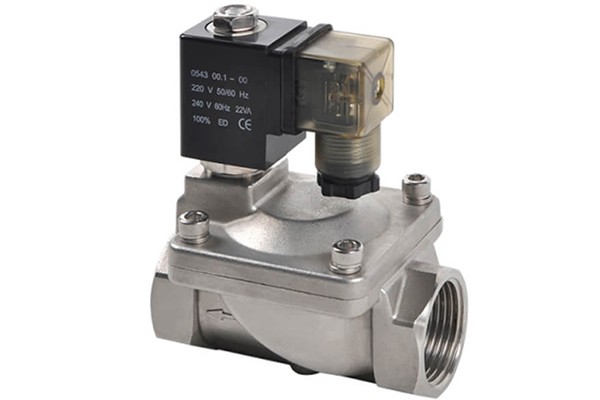

Composants clés d'une vanne de diaphragme

• • Corps de valve : souvent fabriqué en acier inoxydable, en PVC ou à d'autres matériaux résistants à la corrosion.

• •  Diaphragme flexible : fabriqué à partir d'élastomères comme EPDM ou PTFE; Il fléchit pour ouvrir ou fermer la vanne.

• •  Bonnet et actionneur : abrite le mécanisme qui déplace le diaphragme - peut être manuel, pneumatique ou électrique.

Comment fonctionne une vanne de diaphragme?

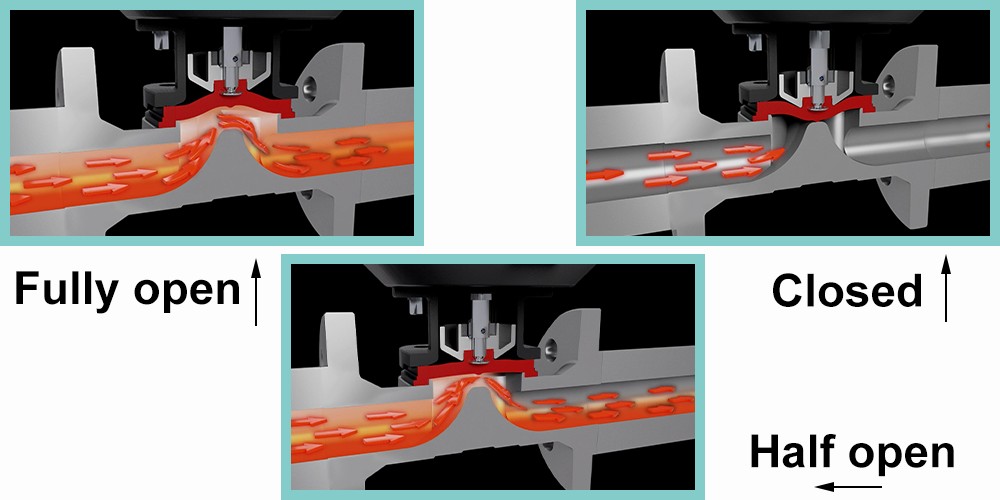

L'actionneur applique une pression sur le diaphragme, ce qui la faisait appuyer contre un siège ou un déversoir surélevé dans le corps de la valve. Cette action bloque l'écoulement du fluide. La libération de l'actionneur soulève le diaphragme loin du siège, permettant à l'écoulement de reprendre. Le chemin d'écoulement peut être étranglé ou entièrement ouvert, ce qui le rend adapté aux applications ON / OFF et CONTRÔLE.

Types de vannes de diaphragme

Les principaux types comprennent:

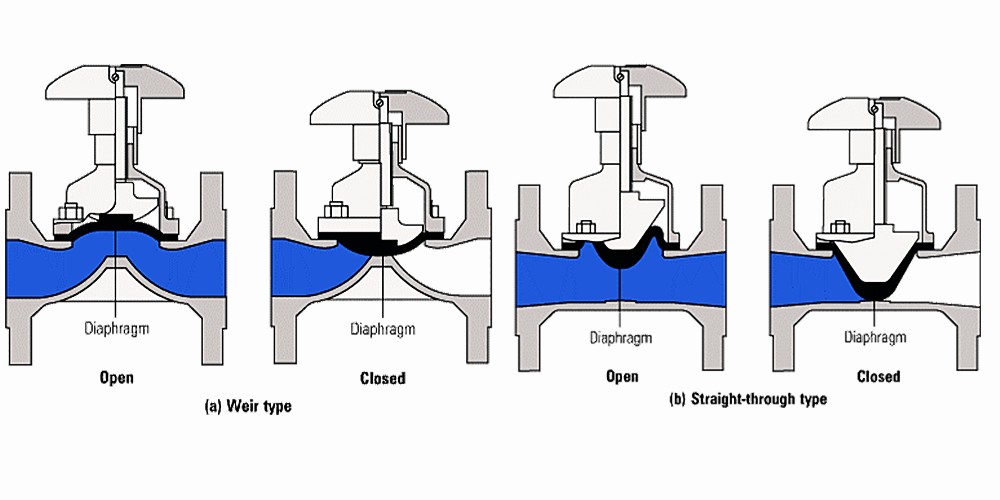

1. Vannes de diaphragme de type Weir

• •  Mieux pour les applications propres ou stériles

• •  Convient au flux de limitation

2. Vannes de diaphragme directes

• •  Idéal pour les fluides et les boues visqueux

• •  Résistance à l'écoulement minimal

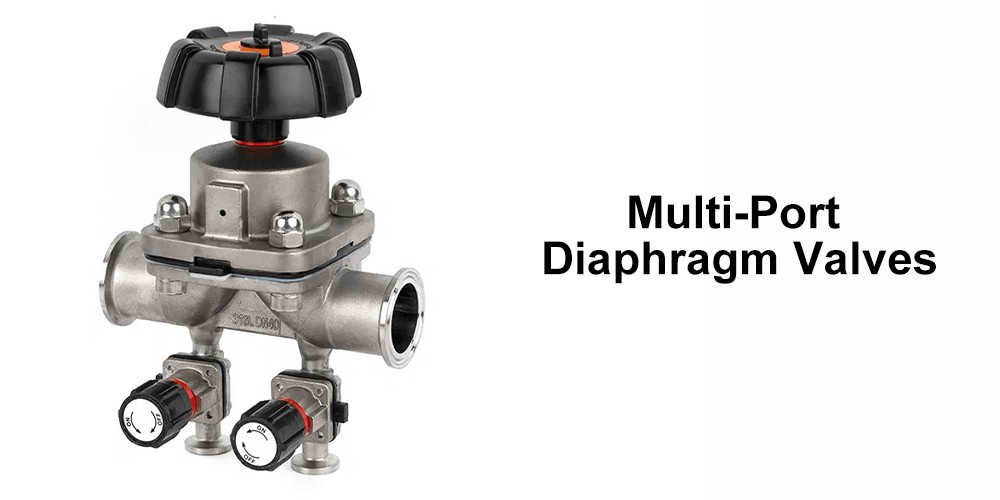

3. Vannes à diaphragme multiport

• •  Utilisé dans un routage de débit complexe, comme dans les patins biopharmatiques

Avantages clés des vannes de diaphragme

• •  Excellente résistance à la corrosion

• •  Zéro des sentiers de fuite vers l'atmosphère

• •  Compatibilité CIP / SIP pour les systèmes sanitaires

• •  Pas de zones mortes = conception propre

• •  Besoins à faible entretien

Où sont utilisés les vannes à diaphragme?

• •  Pharmaceutique : contrôle du fluide stérile avec SIP / CIP

• •  Alimentation et boisson : tuyauterie de processus hygiénique

• •  Traitement de l'eau : dosage chimique et isolement des débits

• •  Traitement chimique : manipulation agressive du liquide

• •  Systèmes d'exploitation / suspension : contrôle du débit abrasif

Valve de diaphragme vs valve globe

Les soupapes de diaphragme offrent une meilleure résistance à la corrosion et à l'hygiène, tandis que les soupapes de globe peuvent être préférables pour les systèmes à haute pression avec des fluides plus propres.

Critères de sélection: comment choisir la bonne valve de diaphragme

Lorsque vous choisissez, considérez:

• •  Type de liquide : est-il corrosif, stérile, visqueux?

• •  Température et pression : conditions de fonctionnement?

• •  Compatibilité des matériaux : pour le corps et le diaphragme

• •  Caractéristiques d'écoulement : déterminer si l'application nécessite un contrôle simple / désactivé ou des capacités précises d'écoulement.

• •  Méthode d'actionnement : évaluer le type d'actionnement le plus approprié - roue main-sur la main, actionneur pneumatique ou moteur électrique - basé sur les exigences du système et le niveau d'automatisation.

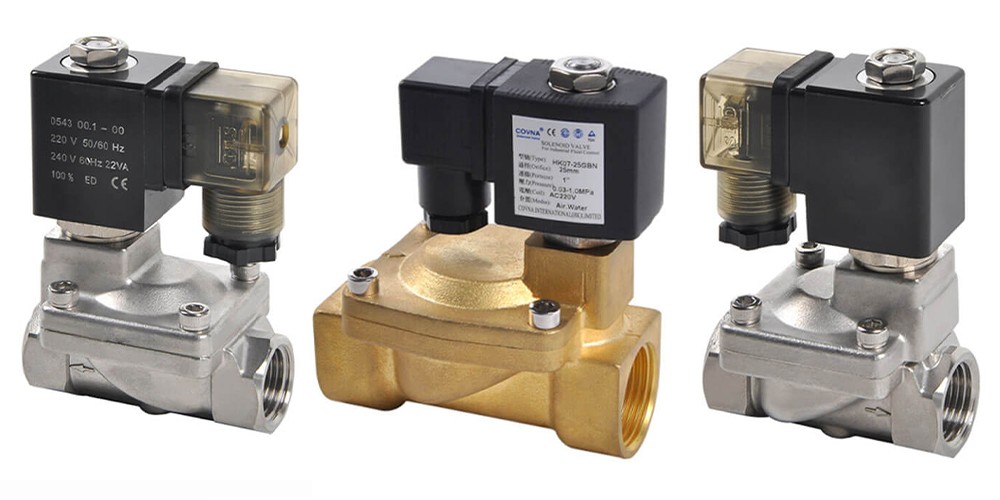

Pourquoi choisir nos vannes de diaphragme?

En tant que fabricant de soupape professionnel avec plus de 20 ans d'expérience, nous proposons:

• •   Designs personnalisables  en fonction de vos supports de support et de pression

• •  ✅  Matériaux certifiés  adaptés aux applications alimentaires, pharmaceutiques ou chimiques

• •   Livraison rapide  avec capacité OEM / ODM

• •   Performances fiables  soutenues par des tests industriels

• •   Support technique  de la sélection à l'installation

Que vous spécifiiez pour une salle blanche stérile ou une ligne minière robuste, nous pouvons vous aider à sélectionner le droit pour assurer la sécurité, la conformité et la durabilité.

Réflexions finales

Les vannes de diaphragme sont l'une des solutions de contrôle des flux les plus polyvalentes et hygiéniques disponibles aujourd'hui. Leur capacité à gérer en toute sécurité les liquides agressifs ou sensibles - sans fuite ou contamination - les rend essentiels dans d'innombrables industries.

Vous cherchez un fournisseur de soupape de diaphragme de confiance? Contactez-nous dès aujourd'hui pour des spécifications, des prix ou une consultation technique.
