วาล์วผีเสื้อมีทิศทางการไหล

การแนะนำ

'วาล์วผีเสื้อต้องใช้ทิศทางการไหลที่เฉพาะเจาะจง คำตอบขึ้นอยู่กับประเภทวาล์วและการออกแบบการปิดผนึก ในขณะที่วาล์วผีเสื้อ centerline อนุญาตให้ไหลแบบสอง
การ ออกแบบที่ผิดปกติ
ทิศทาง  สำรวจซีรีส์วาล์วผีเสื้ออุตสาหกรรมของเรา

1. หลักการหลักของทิศทางการไหลของวาล์วผีเสื้อ

1.1 วาล์วผีเสื้อ Centerline (สองทิศทาง)

  ● ลักษณะการไหล:

    ▪การออกแบบแผ่นดิสก์แบบสมมาตรด้วยซีลนุ่มยางเหมาะสำหรับของเหลวความดันต่ำและอุณหภูมิต่ำ (เช่นการบำบัดน้ำ, HVAC)

    ▪ความสามารถในการปิดผนึกแบบสองทิศทาง แต่การใช้แรงดันสูง/อุณหภูมิสูงเป็นเวลานานอาจช่วยเร่งการสึกหรอของซีล

  ● ไฮไลต์ผลิตภัณฑ์:

    ▪️ วาล์วกลางของเรา เสนอชีวิตการปิดผนึกแบบสองทิศทางที่ยาวขึ้น 30% มีให้ในขนาด DN50-DN2000

1.2 วาล์วผีเสื้อที่ผิดปกติสองครั้ง (ทิศทางเดียว)

  ● ข้อกำหนดการไหล:

    ▪️ต้องป้อนจากแผ่นดิสก์ด้านหลัง (ปลายน้ำของลำต้น) เพื่อหลีกเลี่ยงผลกระทบของซีลโดยตรง

    ▪ reverse การไหลแบบเร่งความเร็วการย่อยสลาย PTFE/โลหะและอาจทำให้แผ่นดิสก์ติดขัด

  ● ข้อมูลเชิงลึกทางเทคนิค:

    ▪️เหมาะสำหรับระบบไอน้ำก๊าซและแรงดันปานกลาง (สูงถึง PN16-PN25)

  ● ไฮไลต์ผลิตภัณฑ์:

    ▪️วาล์วประหลาดสองครั้งรวมถึงลูกศรไหลแบบเลเซอร์ที่ดึงด้วยเลเซอร์และแผ่นป้ายที่ทนต่อการกัดกร่อนซึ่งสอดคล้องกับมาตรฐานการป้องกันไฟ/การระเบิด

ดาวน์โหลดข้อมูลจำเพาะ

1.3 วาล์วผีเสื้อที่แปลกประหลาดสามครั้ง (ทิศทางเดียวอย่างเคร่งครัด)

  ●กฎการไหล:

    ▪️ต้องทำตามทิศทาง 'ไหลเพื่อปิด ' ทิศทางที่ทำเครื่องหมายไว้บนตัววาล์วโดยอาศัยความดันสื่อเพื่อเพิ่มการสัมผัสซีลโลหะ

    ▪ reverse การติดตั้งทำให้เกิดการรั่วไหลของแรงดันสูง (เช่นอัตราการรั่วไหล 5 เท่าในท่อส่งน้ำมัน)

  ●แอปพลิเคชัน:

    ▪สภาพที่รุนแรง: อุณหภูมิสูง (≤450° C), แรงดันสูง (PN40-PN100), เช่นโรงกลั่น, ขั้ว LNG

  ●ไฮไลต์ผลิตภัณฑ์:

    ▪️วาล์วที่แปลกประหลาดสามครั้งของเราผ่านการทดสอบที่นั่ง API 598 ซึ่งได้รับการสนับสนุนจากการรับประกัน 24 เดือนพร้อมพื้นผิวการปิดผนึกที่เคลือบด้วยสเตลไลท์

ขอใบเสนอราคา

2. ทำไมทิศทางการไหลจึงมีความสำคัญ

1. ประสิทธิภาพการปิดผนึก

• ทิศทางการไหลที่ถูกต้องใช้ประโยชน์จากความดันของสื่อเพื่อเพิ่มการปิดผนึก (เช่น 'การปิดผนึกความดันช่วย ' ในวาล์วประหลาดสามครั้ง)

• การไหลย้อนกลับรบกวนการสัมผัสซีลเพิ่มอัตราการรั่วไหลเพิ่มขึ้น 5 เท่าหรือมากกว่า

2. อายุการใช้งานวาล์ว

• กรณีศึกษา: วาล์ว dn700 double eccentric ล้มเหลวภายใน 6 เดือนเนื่องจากการติดตั้งแบบย้อนกลับทำให้เกิดการพังทลายของอนุภาค

3. แรงบิดในการใช้งาน

• ทิศทางการไหลที่ไม่ถูกต้องทำให้เกิดแรงบิดในการเปิด 20%-50%เร่งการสึกหรอของกล่องเกียร์/เวิร์ม

ติดต่อวิศวกรของเรา สำหรับเคล็ดลับการกำหนดค่าเฉพาะสื่อ

3. วิธีระบุทิศทางการไหล

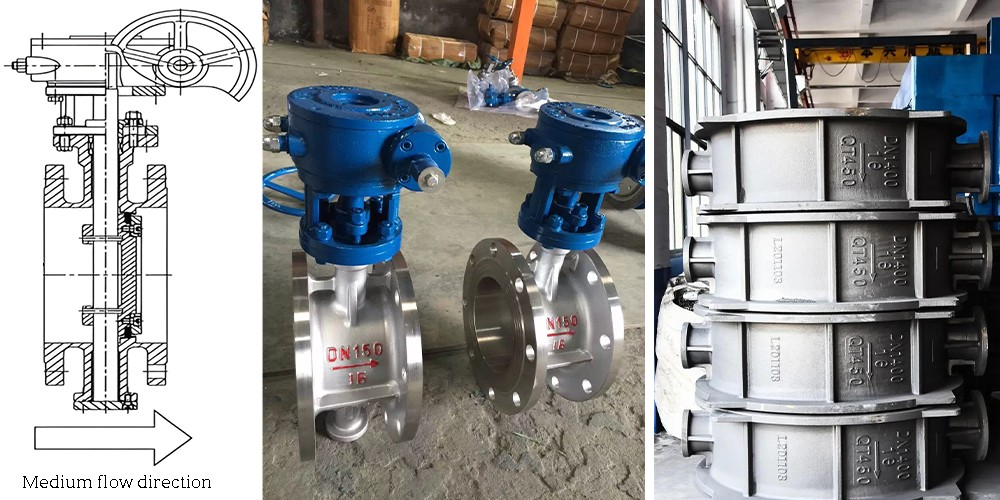

1. เครื่องหมายร่างกาย

• 95% ของวาล์วอุตสาหกรรมมีลูกศรแกะสลัก/นูน (ตามมาตรฐาน BS EN 593)

• การออกแบบของเรา : ลูกศรเลเซอร์ที่มีร่องสัมผัสยังคงอ่านได้แม้ในขณะที่ทาสี

2. การวางแนวดิสก์

• แผ่นดิสก์ double/triple eccentric มีความไม่สมดุล ด้านที่หนาขึ้นหันหน้าเข้าหาทางเข้า

3. เอกสารทางเทคนิค

• สแกนรหัส QR บนวาล์วเพื่อเข้าถึงคู่มือดิจิตอลสำหรับพารามิเตอร์การติดตั้ง

4. ข้อผิดพลาดในการติดตั้งทั่วไปและโซลูชัน

5. แอปพลิเคชันอุตสาหกรรม

1. การบำบัดน้ำ

• โครงการ: โรงงานเทศบาลใช้วาล์วกึ่งกลางที่มีซีล EPDM สำหรับประสิทธิภาพที่ทนต่อการกัดกร่อน 10 ปี

• ที่แนะนำ: วาล์วกลาง.

2. ท่อส่งน้ำมันและก๊าซ

• โครงการ: วาล์วที่ผิดปกติสามครั้งในท่อส่งน้ำตะวันออกกลางผ่านการทดสอบ API 607 ​​การทดสอบไฟที่ปลอดภัย

• ที่แนะนำ: วาล์วที่ได้รับการรับรองจาก API.

3. อาหารและยา

• โครงการ: วาล์ว UPVC ที่สอดคล้องกับ FDA ในโรงงานยุโรปกำจัดการเก็บรักษาสื่อ

• ที่แนะนำ: วาล์วผีเสื้อสุขาภิบาล.

6. ทำไมต้องเลือกเรา?

1. เครื่องหมายการไหลที่แม่นยำ

• ลูกศรเลเซอร์ที่ถูกดึงด้วยการทดสอบสเปรย์เกลือ 2,000 ชั่วโมง

2. โซลูชั่นที่กำหนดเอง

• ขนาด: DN40-DN3200; อุณหภูมิ: -50 ° C ถึง 450 ° C; มีรุ่น 3 มิติ

3. การสนับสนุนตลอดชีวิต

• การวิเคราะห์ความเครียดไปป์ไลน์ฟรีเพื่อป้องกันการสั่นสะเทือนจากข้อผิดพลาดการไหล

7. คำถามที่พบบ่อย

Q1: ฉันสามารถติดตั้งวาล์วผีเสื้อย้อนหลังได้หรือไม่?

• ตอบ : วาล์ว centerline อนุญาตให้ไหลย้อนกลับได้ แต่ วาล์ว double/triple eccentric ต้องทำตามเครื่องหมายการ ไหล ย้อนกลับความเสี่ยงการติดตั้งความล้มเหลวของซีลและการหยุดทำงาน
  -วาล์วประหลาดของเรามีช่องหน้าแปลนที่เข้าใจผิดเพื่อป้องกันข้อผิดพลาด -

Q2: จะระบุทิศทางการไหลบนวาล์วที่สวมใส่ได้อย่างไร?

• ตอบ : วิธีการรวม:

1. ตรวจสอบการเยื้องลูกศรที่เหลือบนลำต้น

2. สังเกตความไม่สมดุลของแผ่นดิสก์ (ด้านข้างที่หนาขึ้น = ทางเข้า)

Q3: การรั่วไหลเกิดอะไรขึ้นหากวาล์วที่ผิดปกติสองครั้งย้อนกลับการไหล?

• ตอบ : การทดสอบแสดงวาล์ว DN150 ที่ PN16 รั่วไหลอีก 3x ในการย้อนกลับ (150 ฟอง/นาที) ใช้วาล์ว triple eccentric สำหรับระบบทิศทางเดียวที่สำคัญ
  -วาล์วประหลาดสองครั้งของเราลดการรั่วไหลย้อนกลับ 50% ด้วยซีลเสริม -

Q4: การไหลจะปิดหมายถึงอะไร?

• ตอบ : สื่อไหลไปทางทิศทางการปิดโดยใช้แรงดันเพื่อเพิ่มการสัมผัสซีลโลหะ การไหลย้อนกลับบังคับให้แผ่นดิสก์ออกไปทำให้เกิดการรั่วไหล

Q5: วิธีการปรับทิศทางวาล์วในท่อแนวตั้ง?

• ตอบ : ติดตั้งลำต้นในแนวนอนหรือ≤45°倾斜สำหรับวาล์วขนาดใหญ่ (DN≥600) ให้เพิ่มวงเล็บรองรับ


บทสรุป

'ทิศทางการไหลไม่ได้เป็นเพียงข้อกำหนด-เป็นสิ่งสำคัญต่อความน่าเชื่อถือของระบบ
ด้วย ความเชี่ยวชาญกว่า 20 ปี เราส่งมอบโซลูชั่นแบบ end-to-end: การให้คำปรึกษาการปรับแต่งและการสนับสนุนการติดตั้ง
รับใบเสนอราคาวันนี้ - วิศวกรของเราจะเพิ่มประสิทธิภาพการกำหนดค่าการไหลของคุณ! '
