Adakah injap rama -rama mempunyai arah aliran

Pengenalan

'Adakah injap rama-rama memerlukan arah aliran tertentu? Jawapannya bergantung pada jenis injap dan reka bentuk pengedap. injap rama-rama tengah membolehkan aliran dua arah, reka bentuk eksentrik (dua atau tiga kali ganda mengimbangi) permintaan pemasangan unidirectional yang ketat
.
Walaupun  Terokai siri injap rama -rama industri kami

1. Prinsip teras arah aliran injap rama -rama

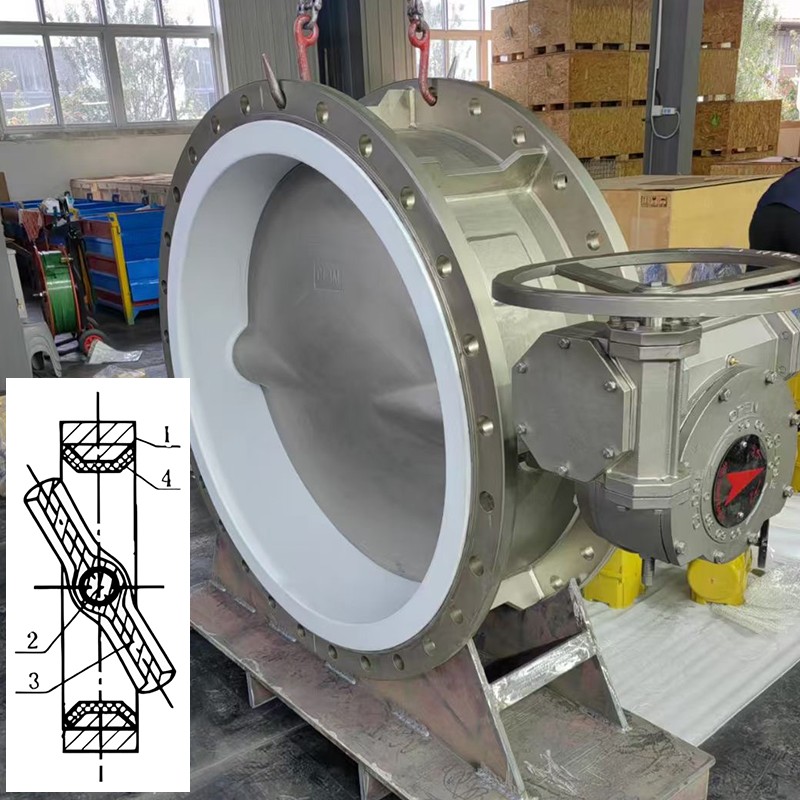

1.1 injap rama -rama tengah (bidirectional)

  ● Ciri -ciri aliran:

    Reka bentuk cakera simetri simetri dengan meterai lembut getah, sesuai untuk tekanan rendah, cecair suhu rendah (contohnya, rawatan air, HVAC).

    ▪️ keupayaan pengedap bidirectional, tetapi penggunaan tekanan tinggi/suhu yang berpanjangan boleh mempercepatkan memakai meterai.

  ● Sorotan produk:

    ▪️ Injap tengah kami Menawarkan 30% kehidupan pengedap dua arah yang lebih panjang. Terdapat dalam saiz DN50-DN2000.

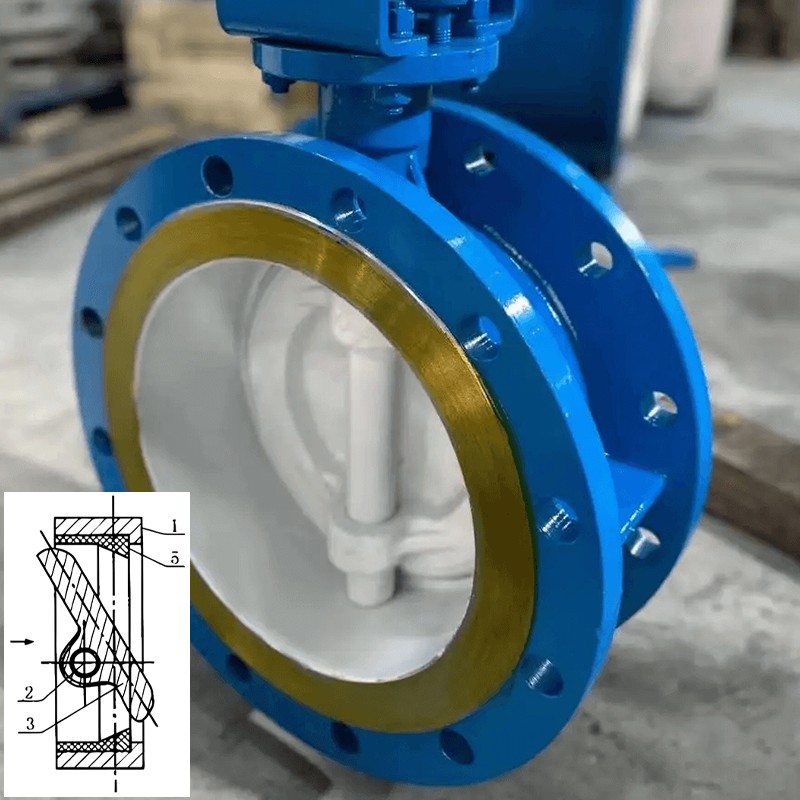

1.2 injap rama -rama eksentrik berganda (unidirectional)

  ● Keperluan aliran:

    ▪ UPAT MEDIA mesti masuk dari bahagian belakang cakera (hiliran batang) untuk mengelakkan kesan meterai langsung.

    ▪ Udang aliran terbalik mempercepat degradasi meterai PTFE/logam dan boleh menyebabkan jamming cakera.

  ● Wawasan Teknikal:

    ▪ UPAT sesuai untuk sistem stim, gas, dan tekanan sederhana (sehingga PN16-PN25).

  ● Sorotan produk:

    Injap eksentrik berganda termasuk anak panah aliran laser dan nameplates tahan kakisan, mematuhi piawaian kebakaran/letupan.

Muat turun spesifikasi

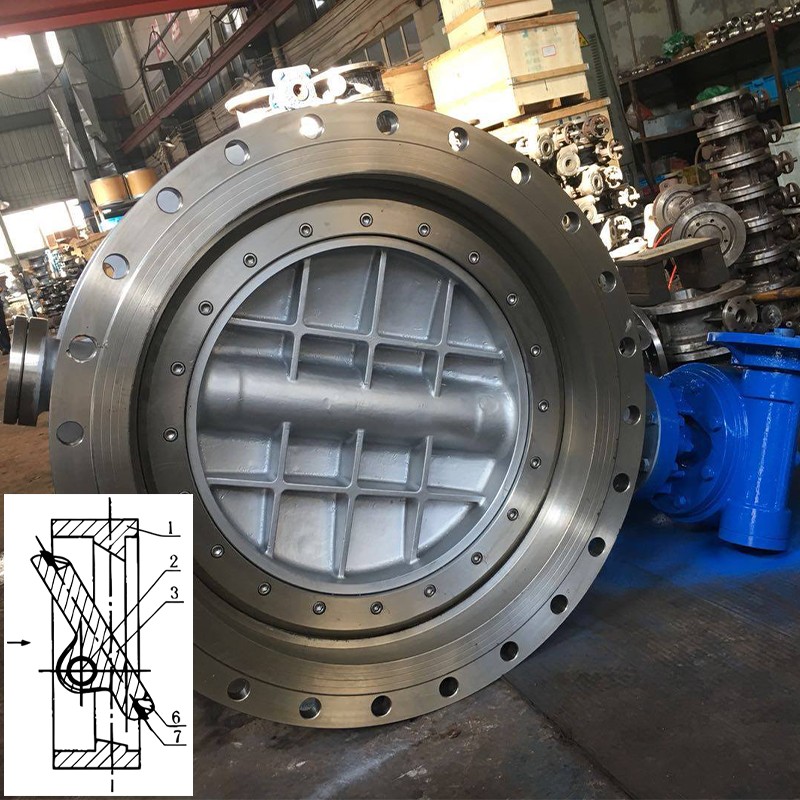

1.3 injap rama -rama eksentrik tiga (ketat unidirectional)

  ● Peraturan aliran:

    ▪️ mesti mengikuti aliran 'untuk menutup ' arah yang ditandakan pada badan injap, bergantung pada tekanan media untuk meningkatkan hubungan meterai logam.

    ▪ UPAT Pemasangan terbalik menyebabkan kebocoran tekanan tinggi (misalnya, kadar kebocoran 5x dalam saluran paip minyak).

  ● Aplikasi:

    ▪️ Keadaan yang melampau: Suhu tinggi (≤450 ° C), tekanan tinggi (PN40-PN100), contohnya, penapisan, terminal LNG.

  ● Sorotan produk:

    ▪ Tetapkan injap eksentrik triple kami API 598 ujian kerusi, disokong oleh jaminan 24 bulan, dengan permukaan pengedap bersalut stellite pilihan.

Minta sebut harga

2. Mengapa Arah Aliran penting

1. Prestasi pengedap

• Arah aliran yang betul memanfaatkan tekanan media untuk meningkatkan pengedap (contohnya, 'pengedap tekanan yang dibantu ' dalam injap eksentrik tiga).

• Aliran terbalik mengganggu hubungan meterai, meningkatkan kadar kebocoran sebanyak 5x atau lebih.

2. Jangka hayat injap

• Kajian Kes: Injap eksentrik DN700 gagal dalam tempoh 6 bulan disebabkan oleh pemasangan terbalik, menyebabkan hakisan zarah yang kasar pada meterai.

3. Tork operasi

• Arah aliran yang tidak betul menimbulkan tork pembukaan sebanyak 20%-50%, mempercepatkan kotak gearbox/cacing pemacu.

Hubungi jurutera kami untuk petua konfigurasi khusus media.

3. Cara Mengenal pasti Arah Aliran

1. Tanda badan

• 95% injap perindustrian telah terukir/anak panah timbul (setiap piawaian BS EN 593).

• Reka bentuk kami : Anak panah laser dengan alur sentuhan tetap boleh dibaca walaupun dicat.

2. Orientasi cakera

• Cakera eksentrik berganda/tiga adalah asimetris; Bahagian tebal menghadapi salur masuk.

3. Dokumentasi Teknikal

• Imbas kod QR pada injap untuk mengakses manual digital untuk parameter pemasangan.

4. Kesilapan pemasangan & Penyelesaian

5. Aplikasi Industri

1. Rawatan air

• Projek: Sebuah loji perbandaran menggunakan injap tengah dengan meterai EPDM untuk prestasi tahan kakisan 10 tahun.

• Disyorkan: Injap tengah.

2. Saluran paip minyak & gas

• Projek: Injap eksentrik tiga dalam saluran paip Timur Tengah melepasi ujian selamat API 607.

• Disyorkan: Injap Eksentrik Triple yang Disahkan API.

3. Makanan & Pharma

• Projek: Injap UPVC yang mematuhi FDA di kilang Eropah menghapuskan pengekalan media.

• Disyorkan: Injap rama -rama sanitari.

6. Mengapa memilih kami?

1. Tanda aliran ketepatan

• Anak panah laser bertahan menahan ujian semburan garam 2000 jam.

2. Penyelesaian tersuai

• Saiz: DN40-DN3200; Suhu: -50 ° C hingga 450 ° C; Model 3D tersedia.

3. Sokongan seumur hidup

• Analisis tekanan paip percuma untuk mengelakkan getaran dari kesilapan aliran.

7. Soalan Lazim

S1: Bolehkah saya memasang injap rama -rama ke belakang?

• A : Injap tengah membenarkan aliran terbalik, tetapi injap eksentrik berganda/tiga mesti mengikuti tanda aliran . Risiko pemasangan terbalik kegagalan meterai dan downtime.
  'Injap eksentrik kami mempunyai slot flange foolproof untuk mengelakkan kesilapan. '

S2: Bagaimana mengenal pasti arah aliran pada injap yang dipakai?

• A : Kaedah termasuk:

1. Semak lekukan anak panah sisa pada batang.

2. Perhatikan asimetri cakera (sisi tebal = masuk).

S3: Apa kebocoran berlaku jika injap eksentrik berganda membalikkan aliran?

• A : Ujian menunjukkan injap DN150 pada kebocoran PN16 3x lebih banyak dalam terbalik (150 gelembung/min). Gunakan injap eksentrik tiga untuk sistem satu arah kritikal.
  'Injap eksentrik berganda kami mengurangkan kebocoran terbalik sebanyak 50% dengan meterai bertetulang. '

S4: Apakah maksud aliran untuk menutup?

• A : Media mengalir ke arah arah penutup, menggunakan tekanan untuk meningkatkan hubungan meterai logam. Aliran terbalik memaksa cakera itu, menyebabkan kebocoran.

S5: Bagaimana orient injap dalam saluran paip menegak?

• A : Pasang batang secara mendatar atau ≤45 ° 倾斜. Untuk injap besar (DN≥600), tambahkan kurungan sokongan.


Kesimpulan

'Arah aliran bukan sekadar spesifikasi-kritikal untuk kebolehpercayaan sistem.
Dengan 20+ tahun kepakaran , kami menyampaikan penyelesaian akhir-ke-akhir: perundingan, penyesuaian, dan sokongan pemasangan.
Dapatkan petikan hari ini - Jurutera kami akan mengoptimumkan konfigurasi aliran anda! '
