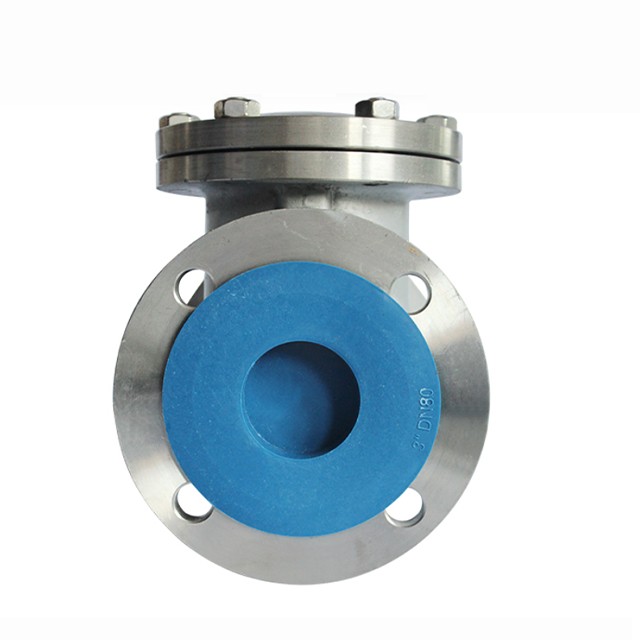

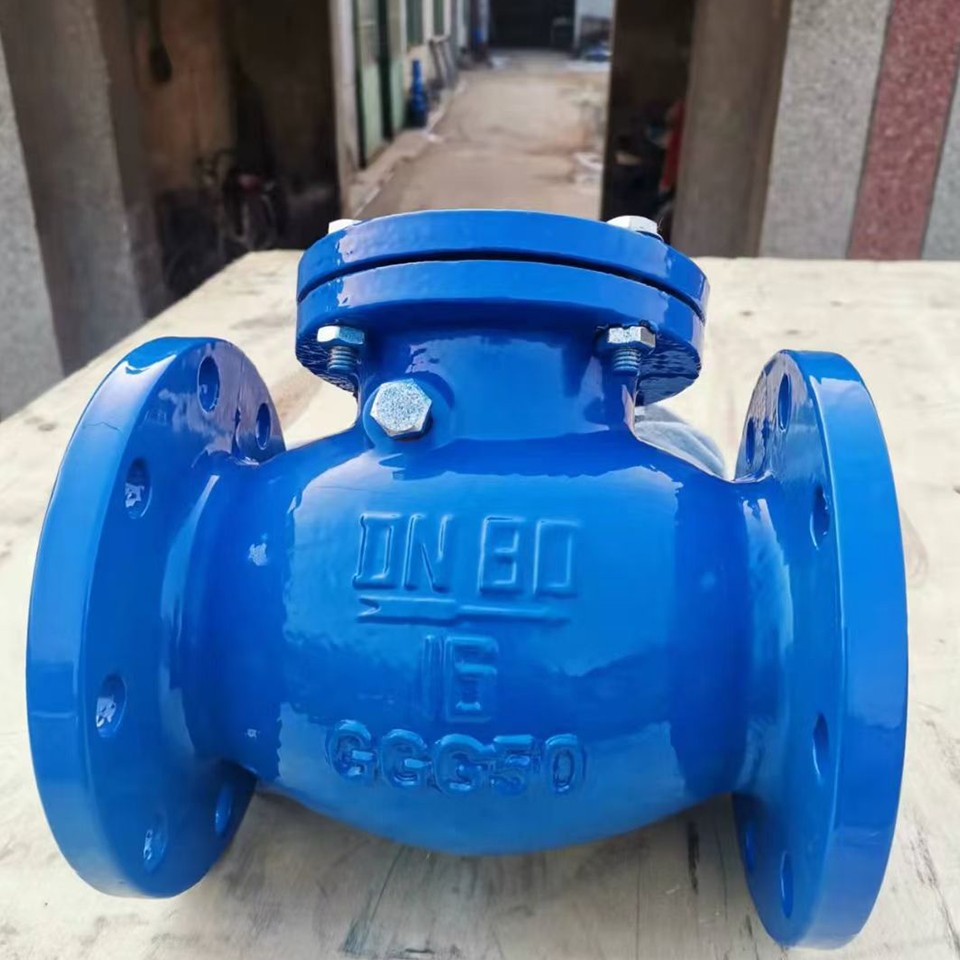

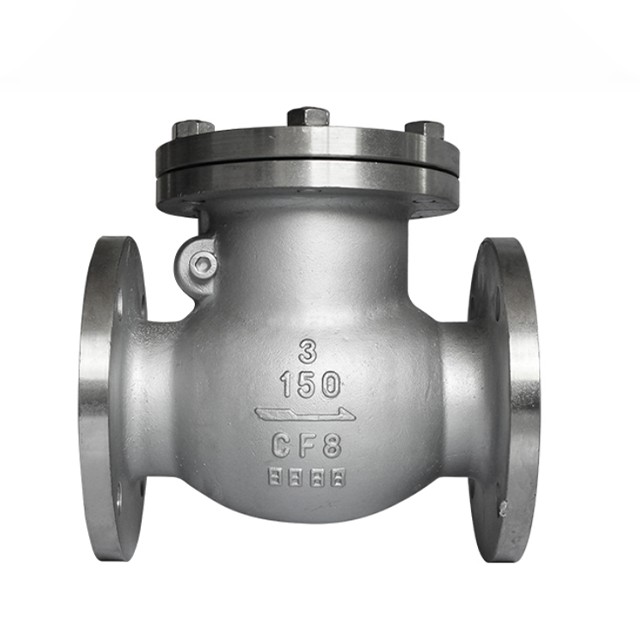

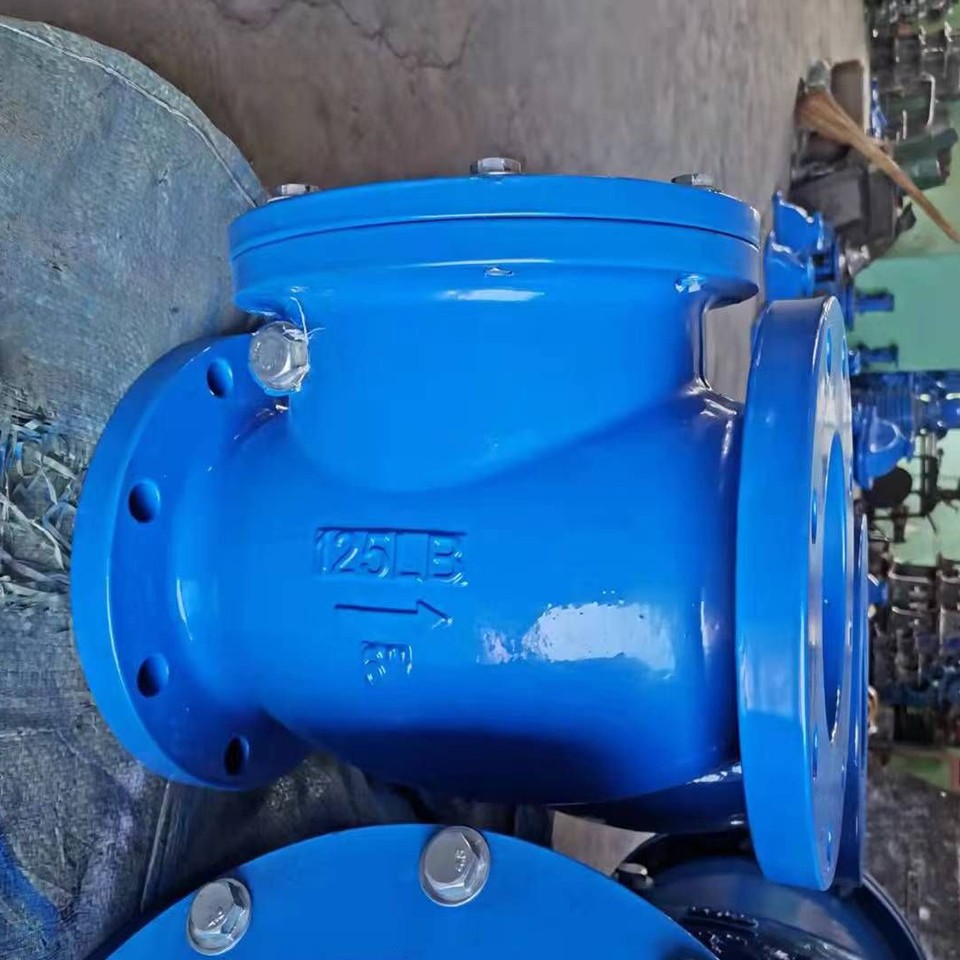

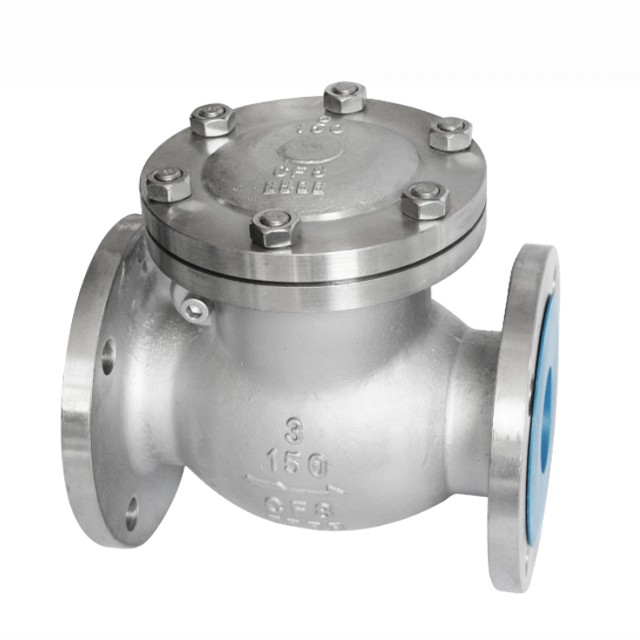

Clapet anti-retour à bride pivotante

Le clapet anti-retour à battant avec raccords à brides est conçu pour empêcher automatiquement le reflux dans les systèmes de tuyauterie en autorisant l'écoulement dans une seule direction. Il convient à une utilisation avec de l’eau, du pétrole, du gaz, de la vapeur et d’autres fluides compatibles. Avec un corps robuste et une perte de charge minimale, cette vanne garantit une longue durée de vie et une protection efficace du système.

Disponibilité:



Renseigner

Catégorie de produit

Description

Usine COVNA

Application

Attestation

FAQ

Vidéo

Paramètres

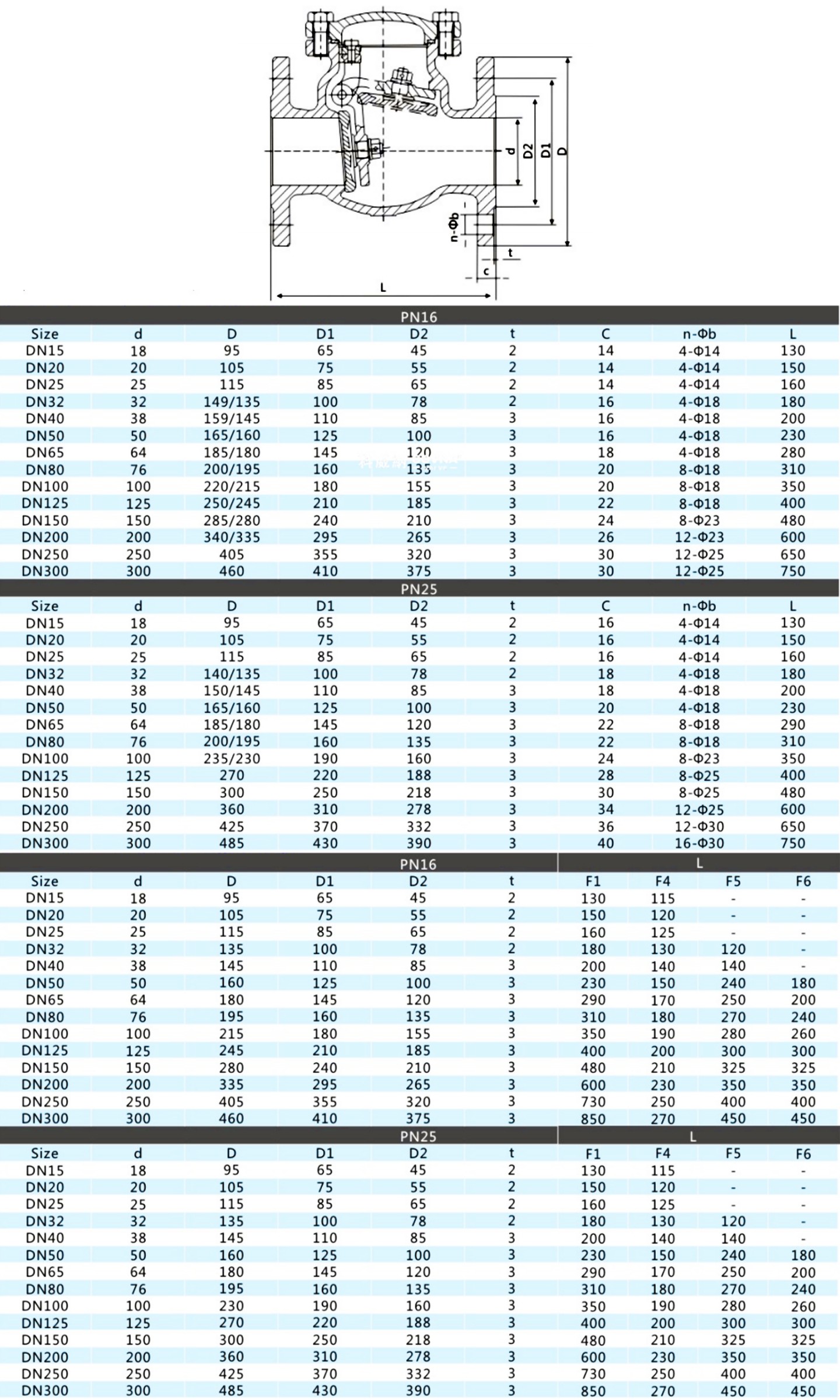

Clapet anti-retour à bride pivotante3

✅ Spécifications techniques

des paramètres	Détails
Gamme de tailles	DN50 à DN300 (tailles plus grandes disponibles sur demande)
Pression nominale	PN10 / PN16 / PN25 / ANSI 150
Matériau du corps	Acier au carbone (WCB), acier inoxydable (CF8, CF8M)
Matériau du disque	Acier inoxydable / Acier inoxydable avec revêtement EPDM
Matériau du joint	NBR/EPDM/PTFE
Type de connexion	À bride (EN 1092-1 / ANSI B16.5)
Plage de température	-10°C à +180°C (selon le matériau du joint)
Norme de conception	DIN/ANSI/API
Sens d'écoulement	Horizontal ou vertical (flux ascendant uniquement)

✅ Principales caractéristiques

✔ Empêche automatiquement le flux inverse
✔ Extrémités à bride pour une installation facile
✔ Débit fluide avec une perte de pression minimale
✔ Conception robuste pour les applications industrielles
✔ Structure facile à entretenir
✔ Convient aux fluides propres et légèrement contaminés
✔ Disponible avec les certifications WRAS, CE et ISO

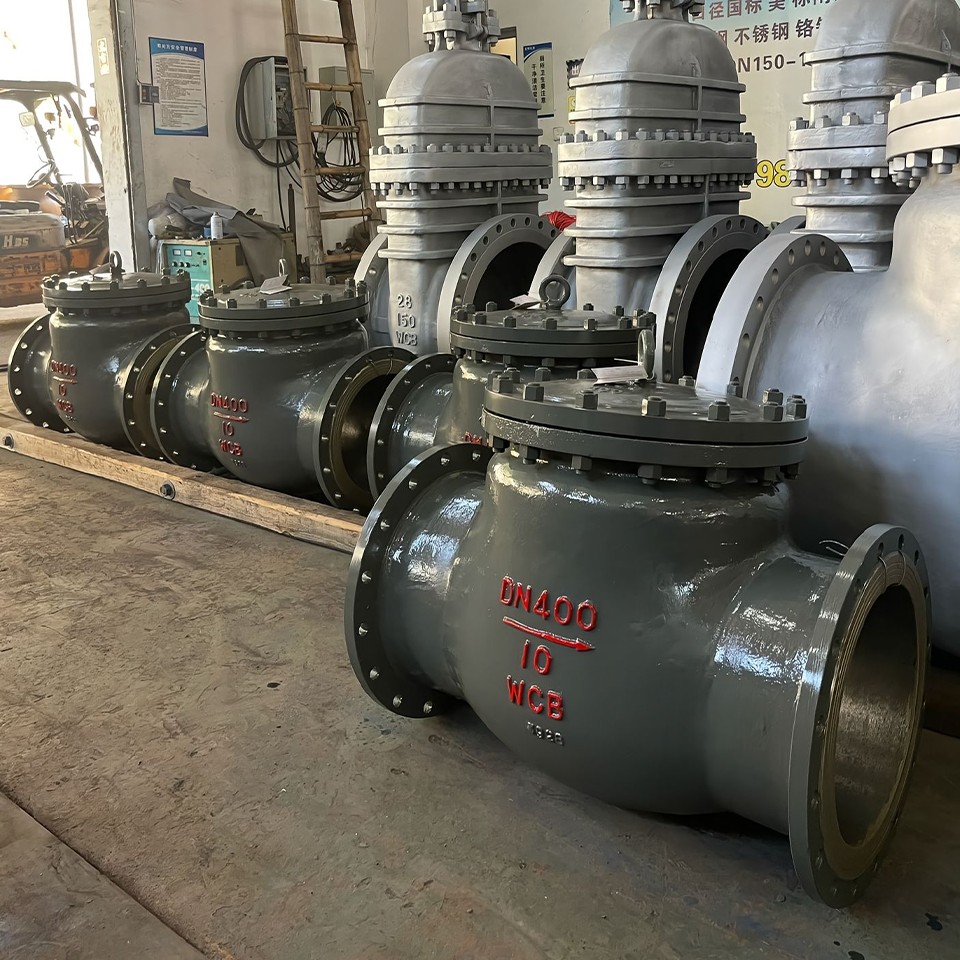

Usine COVNA

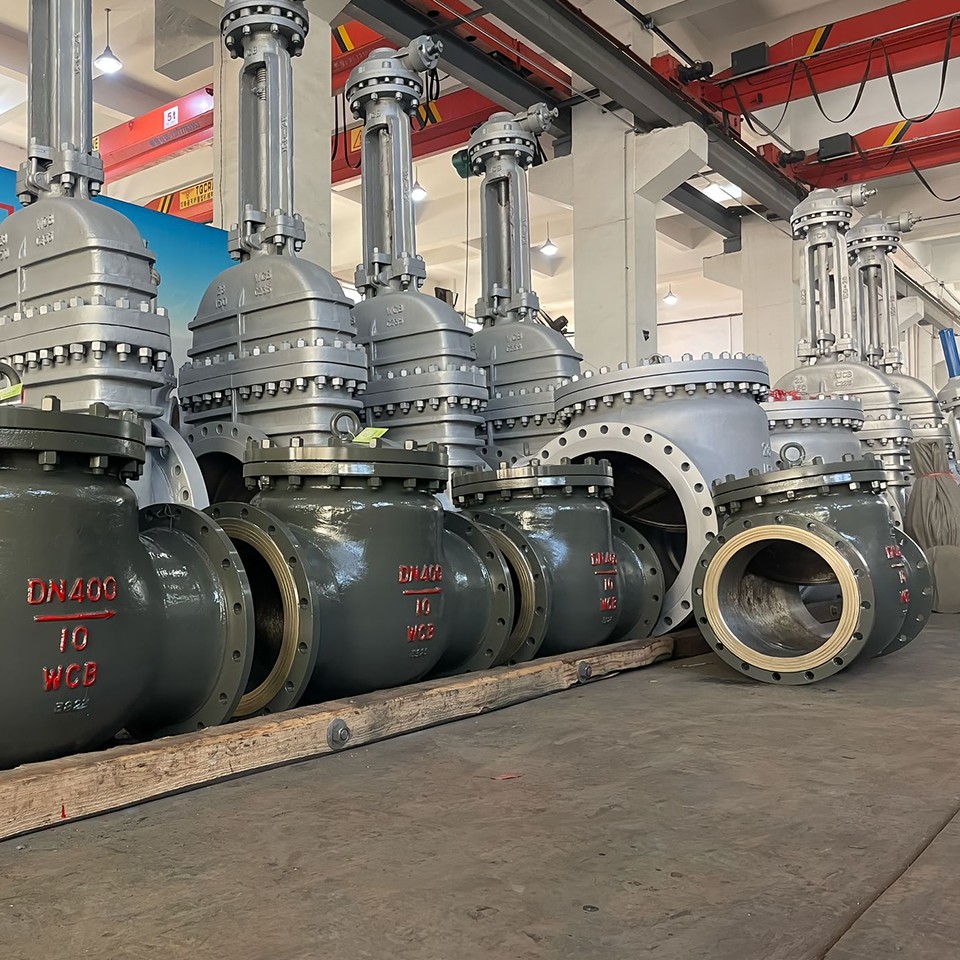

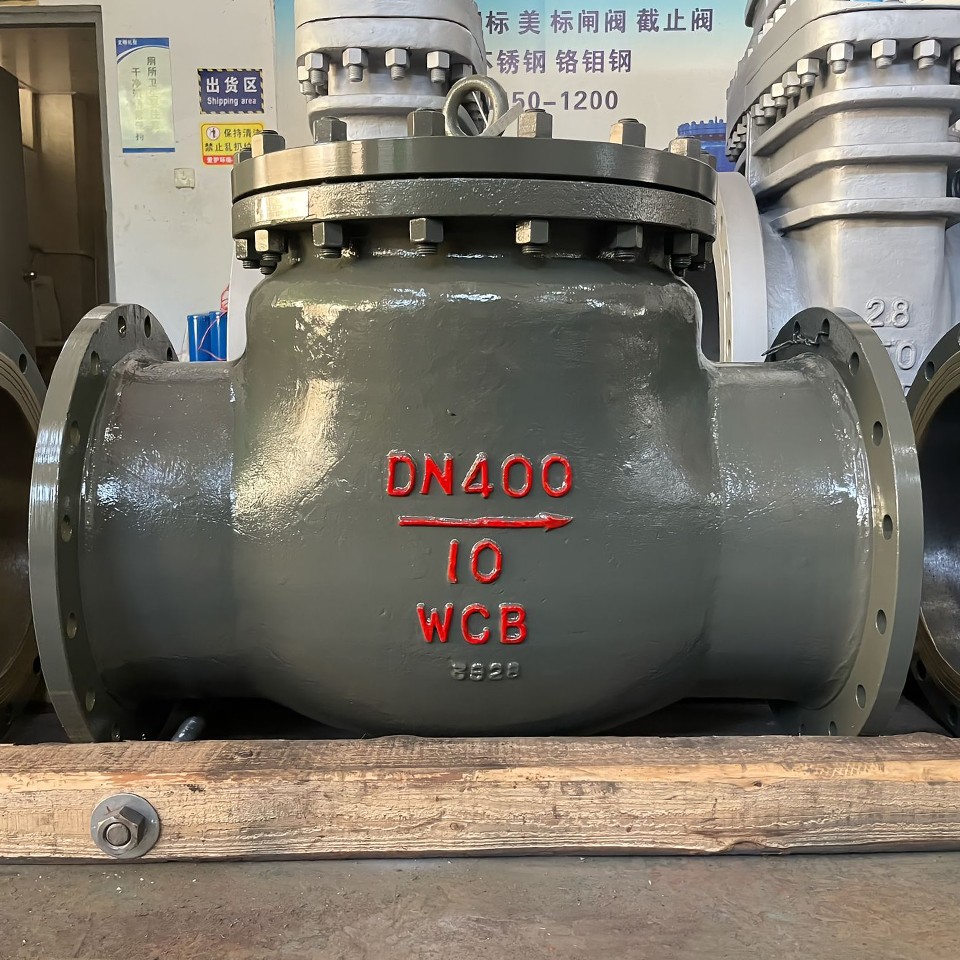

Tir réel de l'usine COVNA -1

Tir réel de l'usine COVNA -2

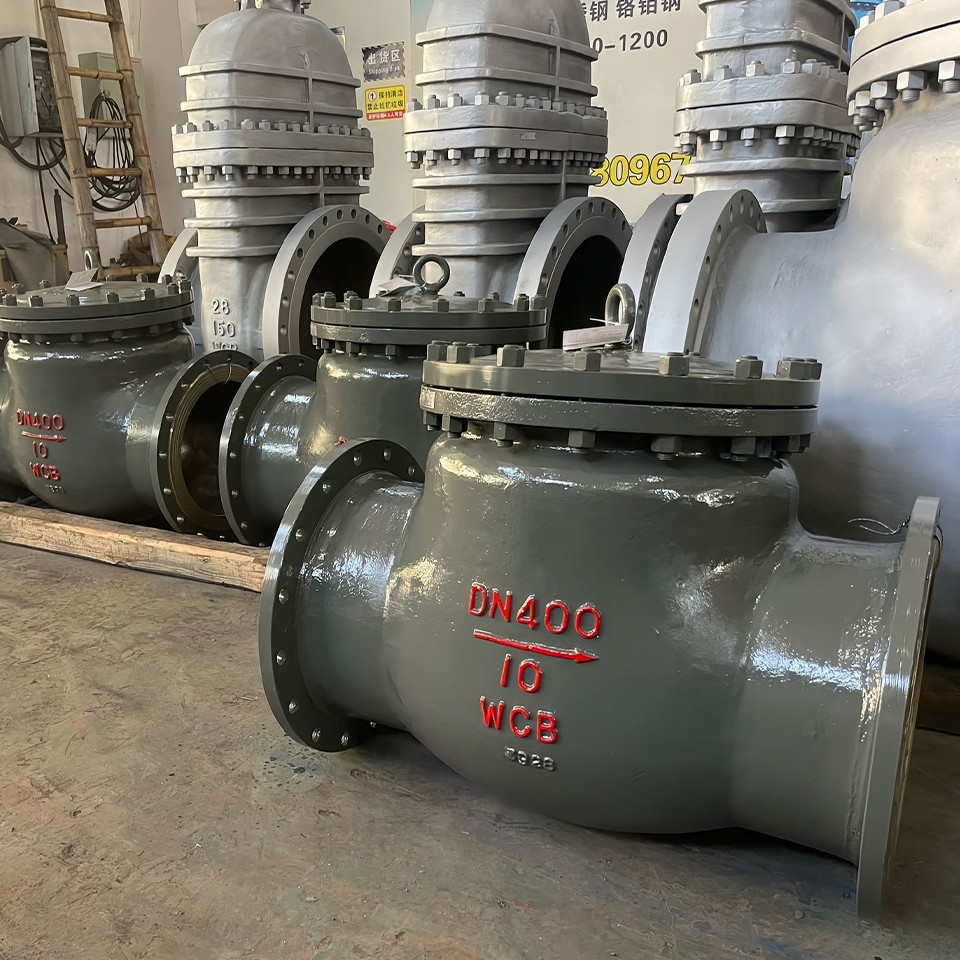

Clapet anti-retour à bride pivotante6 Tir réel de l'usine COVNA -3

Tir réel de l'usine COVNA -4

Tir réel de l'usine COVNA -5

Tir réel d'usine COVNA -6

✅Candidatures

Systèmes d'approvisionnement en eau et de drainage

• Systèmes CVC

• Oléoducs et gazoducs

• Usines chimiques et pétrochimiques

• Production d'énergie

• Construction navale et systèmes marins

• Transformation alimentaire et pharmaceutique

Attestation

AGA

ISO14001

Robinet à tournant sphérique IAF Api 607

FAI

Robinet à tournant sphérique de GV API 607

GV

CE

Robinet à tournant sphérique FDA API 607

FDA

RoHS

GV

✅ Questions fréquemment posées (FAQ)

Q1 : Cette vanne peut-elle être utilisée pour des installations verticales ?
Oui, il peut être installé verticalement à condition que le sens du flux soit vers le haut. Pour les lignes horizontales, assurez-vous d’un dégagement approprié pour le balancement du disque.

Q2 : La vanne est-elle adaptée aux applications de vapeur ?
Oui, avec les matériaux appropriés pour le corps et les joints (comme le PTFE), il peut être utilisé pour de la vapeur jusqu'à 180°C.

Q3 : Comment puis-je savoir de quelle classe de pression j'ai besoin (PN16 ou PN25) ?
Cela dépend de la pression maximale de votre système. Le PN16 est courant pour les applications générales, tandis que le PN25 est utilisé pour les systèmes à pression plus élevée.
