Apa yang Dimaksud dengan Valve Pneumatic 4/2?

Views: 0     Author: Site Editor     Publish Time: 2025-05-24      Origin: Site

Apa yang Dimaksud dengan Valve Pneumatic 4/2?

Valve pneumatic 4/2 adalah salah satu jenis katup kontrol udara yang paling banyak digunakan dalam sistem pneumatik industri. Katup ini sangat penting dalam mengatur arah aliran udara untuk menggerakkan silinder atau aktuator pneumatik. Namun, tidak semua orang memahami secara detail apa itu valve pneumatic 4/2, bagaimana cara kerjanya, dan untuk apa saja digunakan.

Dalam artikel ini, kami akan mengulas secara mendalam tentang valve pneumatic 4/2 – mulai dari definisi, fungsi, cara kerja, keunggulan, aplikasi industri, hingga tips memilih produk yang tepat untuk kebutuhan Anda.


1. Pengertian Valve Pneumatic 4/2

Apa yang Dimaksud dengan Valve Pneumatic 425

Valve pneumatic 4/2 adalah katup kontrol arah (directional control valve) dengan 4 port (saluran) dan 2 posisi kerja. Katup ini digunakan untuk mengatur aliran udara terkompresi dari kompresor ke perangkat aktuator, seperti silinder ganda (double-acting cylinder), dan juga untuk membuang udara keluar dari sistem.

Penjelasan 4/2:

  • 4 Port:

    • P (Pressure): saluran masuk udara bertekanan

    • A dan B: saluran kerja menuju aktuator

    • R atau S (Exhaust): saluran buang

  • 2 Posisi:

    • Posisi pertama: udara dialirkan dari P ke A, dan B dibuang ke R

    • Posisi kedua: udara dialirkan dari P ke B, dan A dibuang ke R

Dengan konfigurasi ini, katup 4/2 memungkinkan kontrol gerakan dua arah dari aktuator dengan satu sinyal switching.

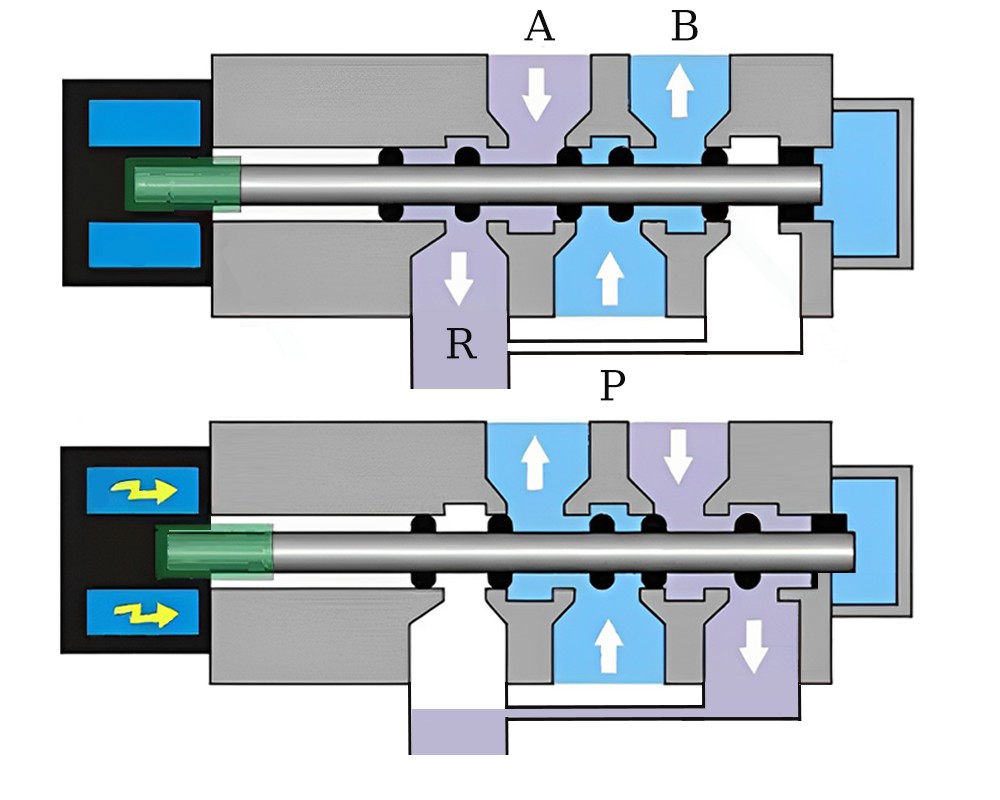

2. Cara Kerja Valve Pneumatic 4/2

Valve ini bekerja berdasarkan perubahan posisi spool di dalam bodi valve. Pergeseran spool ini bisa diaktifkan melalui:

  • Solenoid (elektromagnetik) – diaktifkan dengan arus listrik

  • Aktuator pneumatik – dengan tekanan udara

  • Manual lever atau tombol tekan – untuk operasi manual

Ketika arus dialirkan ke solenoid, spool bergeser dan mengubah arah aliran udara. Saat solenoid mati, pegas internal (spring return) akan mengembalikan spool ke posisi semula.

Contoh kasus penggunaan:

  • Ketika Anda ingin mendorong silinder ke depan, valve mengalirkan udara ke port A.

  • Ketika Anda ingin menarik silinder kembali, valve mengalirkan udara ke port B.

Apa yang Dimaksud dengan Valve Pneumatic 42


3. Fungsi Utama Valve Pneumatic 4/2

Valve ini memiliki berbagai fungsi penting dalam sistem pneumatik:

  1. Mengatur arah aliran udara

  2. Mengontrol gerakan silinder secara presisi

  3. Meningkatkan efisiensi dan keamanan dalam otomasi

  4. Mendukung operasi dua arah pada mesin

Dengan kata lain, tanpa valve directional seperti 4/2, sistem pneumatik tidak dapat berfungsi secara otomatis dan efektif.


4. Aplikasi Valve Pneumatic 4/2 di Industri

Valve 4/2 digunakan dalam berbagai sektor industri, seperti:

  • Industri manufaktur – kontrol silinder di mesin perakitan

  • Industri pengemasan – untuk gerakan piston dalam mesin packing

  • Industri otomotif – dalam robotik atau line produksi kendaraan

  • Industri kapal dan maritim – untuk sistem kontrol pintu atau katup laut

  • Industri makanan dan farmasi – untuk kontrol katup dalam sistem hygiene

Menurut situs seperti Bawalaksana.id dan Kawanerabaru.com, sistem pneumatik menjadi tulang punggung otomasi karena lebih bersih, responsif, dan hemat energi dibanding sistem hidrolik.

Apa yang Dimaksud dengan Valve Pneumatic 421


5. Perbandingan Valve Pneumatic 4/2 dengan 5/2

Banyak orang bingung antara valve 4/2 dan 5/2. Berikut perbandingannya:

Parameter Valve 4/2 Valve 5/2
Jumlah port 4 5
Jumlah posisi 2 2
Aplikasi umum Gerakan dua arah sederhana Kontrol exhaust terpisah untuk aplikasi lanjutan
Kompleksitas Lebih sederhana Sedikit lebih kompleks
Harga Lebih ekonomis Cenderung lebih mahal

Valve 4/2 lebih cocok untuk aplikasi yang tidak memerlukan kontrol exhaust ganda, sementara 5/2 cocok untuk sistem yang lebih kompleks.


6. Kelebihan Valve Pneumatic 4/2

Valve pneumatic 4/2 menawarkan berbagai keunggulan:

Respon cepat – Ideal untuk proses cepat dan berulang
Desain kompak – Mudah dipasang bahkan di ruang terbatas
Efisiensi tinggi – Meminimalkan kebocoran dan kehilangan tekanan
Hemat biaya – Lebih murah dibandingkan valve jenis lain dengan fungsi serupa
Tersedia dalam berbagai aktuasi – Manual, solenoid, pneumatic

Apa yang Dimaksud dengan Valve Pneumatic 422


7. Jenis-Jenis Valve Pneumatic 4/2 Berdasarkan Aktuasi

  1. 4/2 Manual Valve – Dioperasikan dengan tangan, cocok untuk kontrol langsung

  2. 4/2 Solenoid Valve – Dioperasikan dengan sinyal listrik, ideal untuk otomasi penuh

  3. 4/2 Pneumatic Valve – Diaktifkan oleh tekanan udara lain, digunakan dalam sistem kompleks bebas listrik

Pilih jenis valve sesuai kebutuhan dan kondisi kerja di lapangan.


8. Cara Memilih Valve Pneumatic 4/2 yang Tepat

Berikut adalah faktor penting dalam memilih valve yang sesuai:

  1. Ukuran port dan thread (G1/8", G1/4", G3/8", dll.)

  2. Tekanan kerja maksimum dan minimum

  3. Jenis aktuasi: solenoid, manual, pneumatic

  4. Material bodi valve – Aluminium, stainless steel, atau plastik

  5. Kebutuhan lingkungan kerja – Anti korosi, tahan suhu, food grade, dll.

  6. Ketersediaan suku cadang dan layanan teknis

Produk dari [Nama Perusahaan Anda] telah melalui uji kualitas dan bersertifikat ISO, memastikan performa terbaik di setiap industri.

Apa yang Dimaksud dengan Valve Pneumatic 423


9. Contoh Kode dan Simbol Valve 4/2

Dalam gambar teknik dan dokumen, valve 4/2 biasanya memiliki simbol seperti ini:

→ □ ←
↑ ↓

Atau dalam skema:

[ P ] → [ A ]
[ B ] → [ R ]

Pastikan Anda memahami simbol-simbol ini saat membaca diagram sistem pneumatik.


10. Kenapa Harus Membeli Valve Pneumatic 4/2 dari [Nama Perusahaan Anda]?

Kami adalah produsen langsung (bukan hanya distributor) dengan berbagai keunggulan:

  • ✔️ Produk berkualitas tinggi dengan harga kompetitif

  • ✔️ Tim teknis berpengalaman siap bantu desain sistem Anda

  • ✔️ Garansi resmi & dukungan purna jual

  • ✔️ Kapasitas produksi besar untuk pemesanan partai kecil maupun besar

  • ✔️ Custom desain valve sesuai kebutuhan industri Anda


11. Kesimpulan

Valve pneumatic 4/2 adalah komponen penting dalam dunia otomasi industri. Dengan 4 port dan 2 posisi kerja, katup ini dapat mengendalikan gerakan dua arah pada silinder atau aktuator dengan efisien, responsif, dan hemat biaya.

Dengan memahami apa yang dimaksud dengan valve pneumatic 4/2, Anda bisa lebih tepat dalam memilih dan merancang sistem pneumatik yang optimal.

Butuh bantuan memilih valve yang cocok? Tim kami siap membantu Anda!
