จำนวนการเข้าชม: 0 ผู้แต่ง: บรรณาธิการเว็บไซต์ เวลาเผยแพร่: 11-07-2020 ที่มา: เว็บไซต์

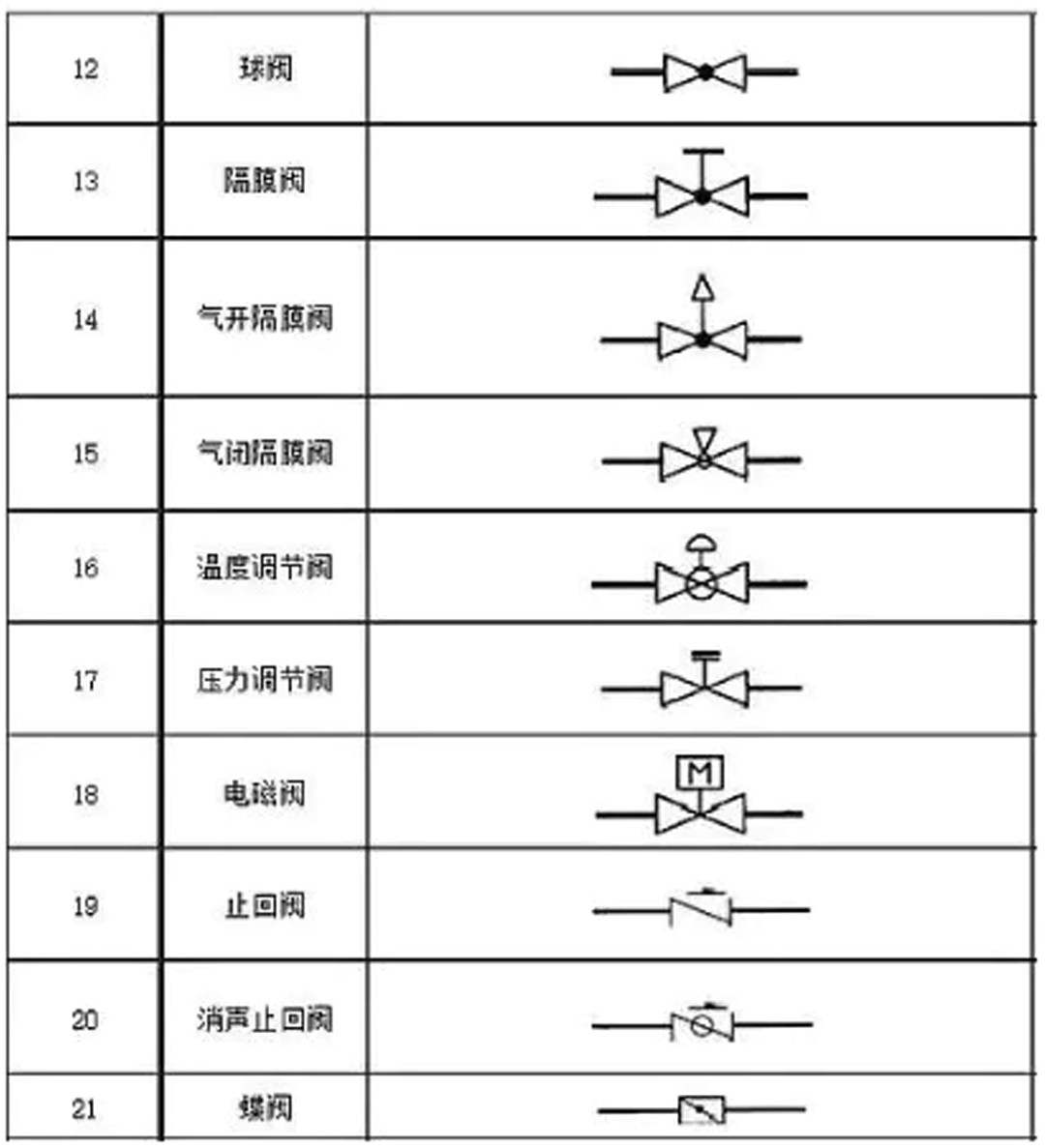

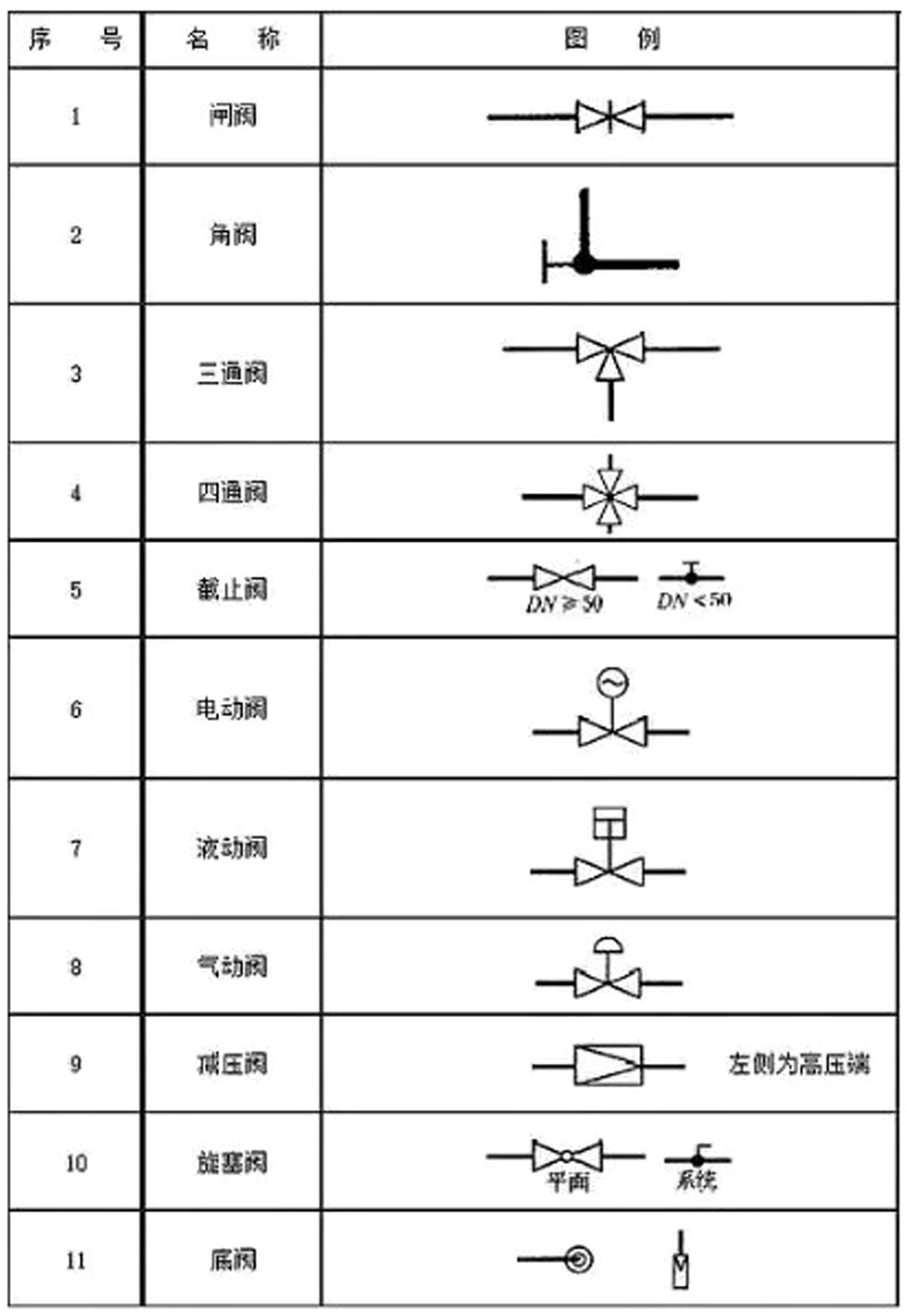

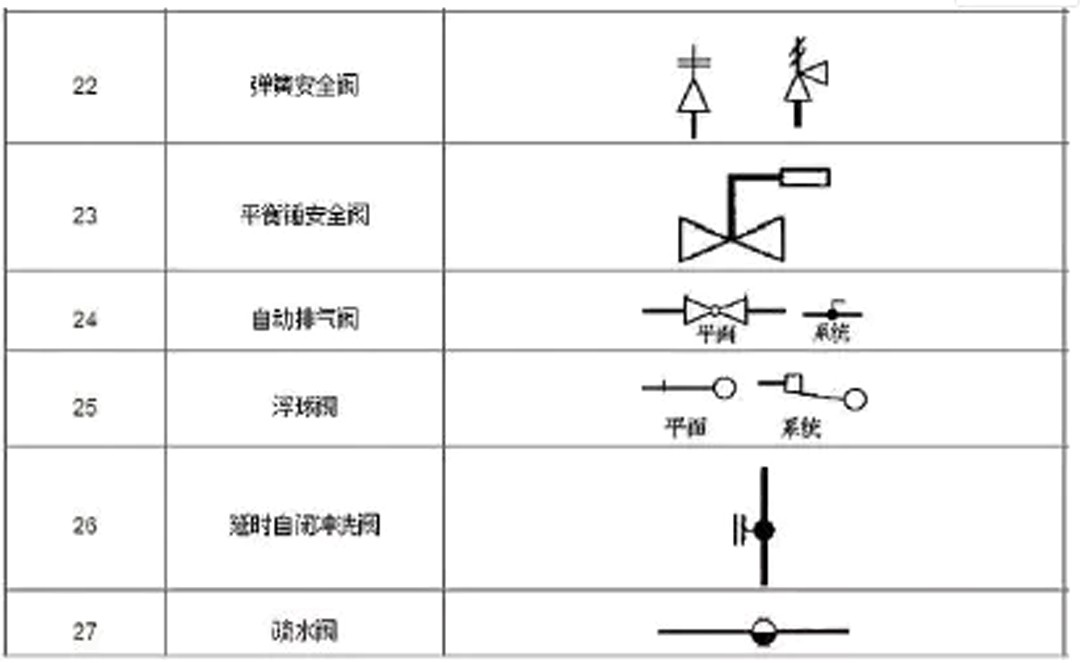

สัญลักษณ์วาล์ว (หรือสัญลักษณ์กราฟิกวาล์ว) หมายถึงวิธีการแสดงวาล์วโดยใช้กราฟิกง่ายๆ ในภาพวาด สัญลักษณ์เหล่านี้ใช้เป็นตัวแทนและเป็นมาตรฐาน โดยทั่วไปแล้ว ความแตกต่างในสัญลักษณ์วาล์วมีน้อยมาก แต่อาจแตกต่างกันไปตามภูมิภาค ชุดสัญลักษณ์วาล์วทั้งชุดประกอบด้วยสัญลักษณ์สำหรับวาล์วประเภทต่างๆ ได้แก่ บอลวาล์ว วาล์วปีกผีเสื้อ เกทวาล์ว โกลปวาล์ว และวาล์วอื่นๆ ที่ใช้กันทั่วไป ในด้านการออกแบบระบบประปาและการระบายน้ำ ชุดสัญลักษณ์วาล์วที่สมบูรณ์ถือเป็นข้อมูลอ้างอิงที่สำคัญ วาล์วประเภทต่างๆ มีการแสดงสัญลักษณ์ที่แตกต่างกัน และด้านล่างนี้เราจะสรุปสัญลักษณ์วาล์วทั้งหมดที่ตั้งไว้สำหรับคุณ
