Wafer-Absperrklappen

Spezifikationen

Nenngröße: DN25~DN1200.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: PN6 / PN10 / PN16
Dichtungsmaterial und Arbeitstemperatur:
(EPDM: -15~85°C), (PTFE: -25~150°C), (NBR: -15~85°C), (VITON: -25~200°C).
Scheibenmaterial: SS304/SS316, Aluminiumbronze, Nylon, duktiles Eisen, 2205, 2507, 1.4529.
Gehäusematerial: Sphäroguss, SS304/SS316, WCB, Aluminiumlegierung, 2205, 2507, 1.4529.
Medium: Wasser, Öl, Gas, Pulver, FGDD.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: Wasseraufbereitung, Gemeindeingenieurwesen, Apotheke, Automobilindustrie.

Vollständig ausgekleidete Absperrklappe

Spezifikationen

Nenngröße: DN25–DN300.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: PN1,0 / PN1,6
Dichtungsmaterial: PTFE, FEP, PFA, GXPO.
Arbeitstemperatur: -15–150 °C.
Scheibenmaterial: WCB, SS304.
Gehäusematerial: Sphäroguss, WCB, rostfreier Stahl.
Medium: Starke Säure, starkes Alkali, starkes Oxidationsmittel.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: Lithiumbatterie, Entsalzung, Kohlechemie, chemische Industrie, Gummi, Papierherstellung, Pharmazie

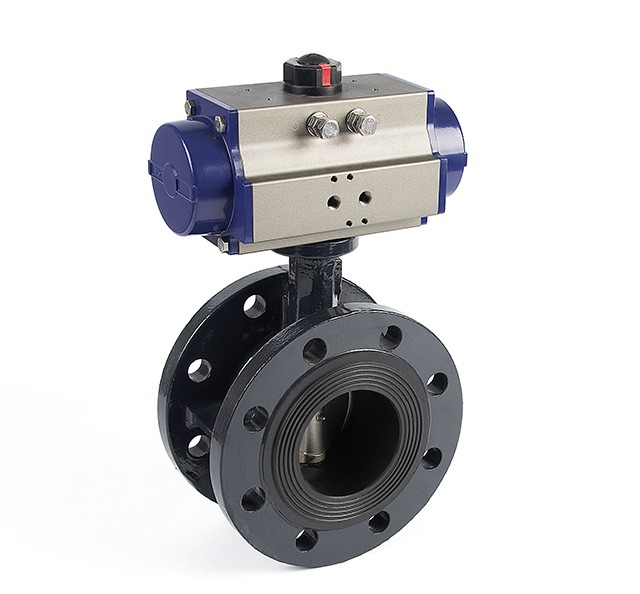

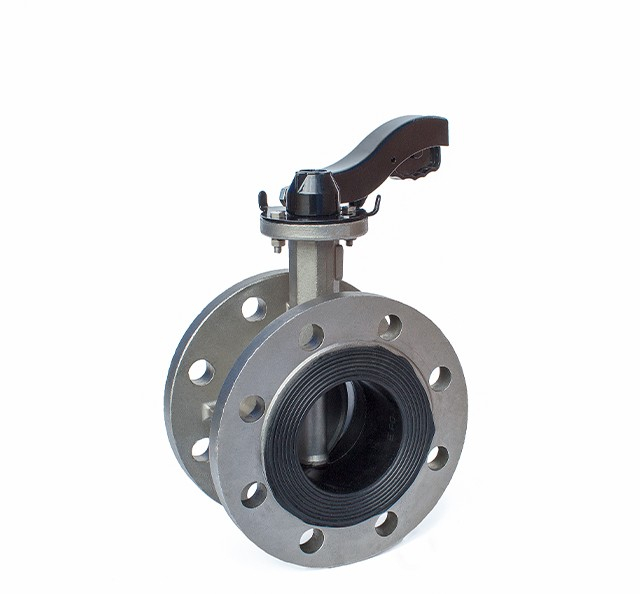

Flansch-Absperrklappen

Spezifikationen

Nenngröße: DN25~DN1200.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: PN6 / PN10 / PN16
Dichtungsmaterial und Arbeitstemperatur:
(EPDM: -15~85°C), (PTFE: -25~150°C), (NBR: -15~85°C), (VITON: -25~200°C).
Scheibenmaterial: SS304/SS316, Aluminiumbronze, Nylon, Sphäroguss, 2205, 2507, 1.4529.
Gehäusematerial: Sphäroguss, SS304/SS316, WCB, Aluminiumlegierung, 2205, 2507, 1.4529.
Medium: Wasser, Öl, Gas, Pulver, FGDD.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: Wasseraufbereitung, Gemeindeingenieurwesen, Apotheke, Automobilindustrie.

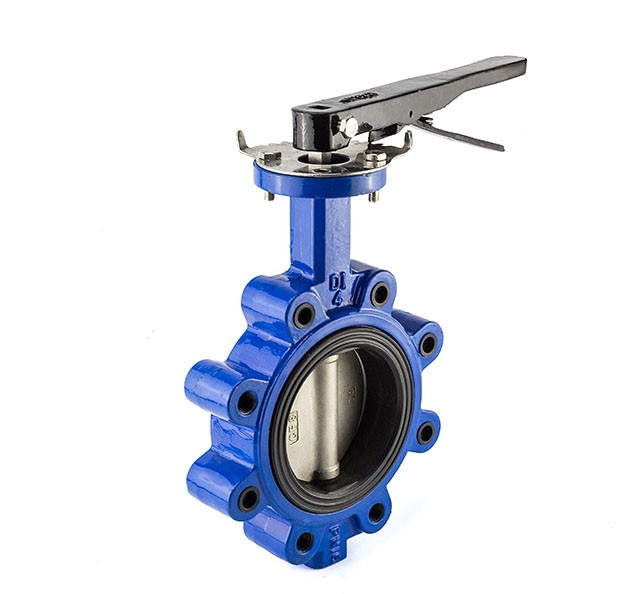

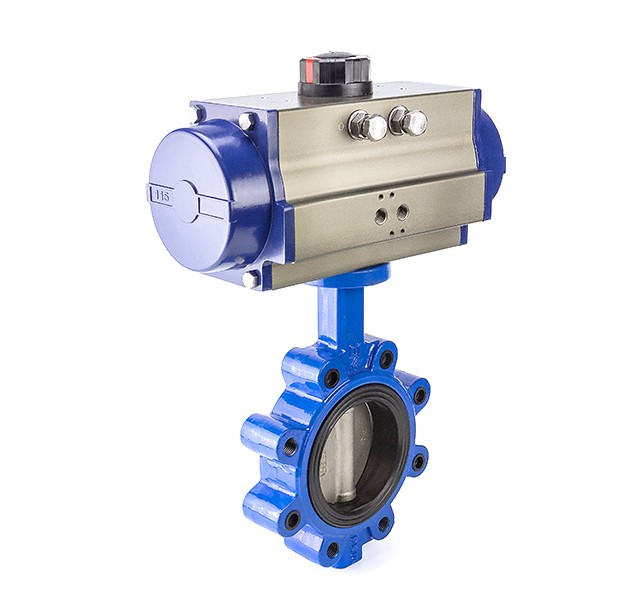

Absperrklappe vom Typ Lt Lug

Spezifikationen

Nenngröße: DN25–DN300.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: PN25
Dichtungsmaterial und Arbeitstemperatur:
(EPDM: -15~85°C), (PTFE: -25~150°C), (NBR: -15~85°C), (VITON: -25~200°C).
Scheibenmaterial: SS304/SS316, Nylon, duktiles Eisen, 2205, 2507, 1.4529.
Gehäusematerial: Sphäroguss, SS304/SS316, WCB, Aluminiumlegierung, 2205/2507, 1.4529.
Medium: Wasser, Öl, Gas, Pulver, FGDD.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: Wasseraufbereitung, Gemeindeingenieurwesen, Apotheke, Automobilindustrie.

Belüftungs-Absperrklappe

Spezifikationen

Nenngröße: DN80~DN2000.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: PN6 / PN10 / PN16.
Temperatur: 15–430 °C
Dichtungs-/Scheiben-/Gehäusematerial: Gusseisen, Edelstahl, legierter Stahl, Chrom, Molybdänstahl, andere Spezialmaterialien.
Gehäusematerial: Sphäroguss, SS304/SS316, WCB, Aluminiumlegierung, 2205/2507, 1.4529.
Medium: Wassergas, Rauch, Belüftung.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: VTO-Verbrennungsanlage, Lüftungsrohr.

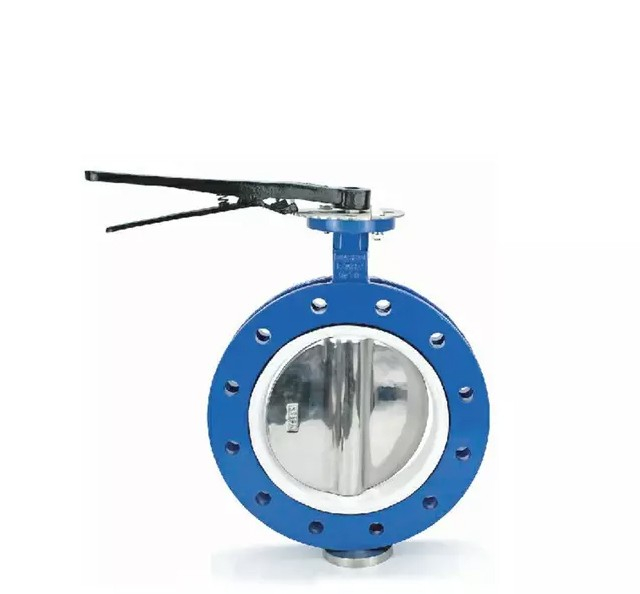

Absperrklappe mit U-Flansch

Spezifikationen

Nenngröße: DN50~DN300.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: PN2 / PN1,0 / PN1,6
Dichtungsmaterial und Arbeitstemperatur: (EPDM: -15~150°C), (PTFE: -15~85°C)
Scheibenmaterial: WCB, WCB, SS316, Polierplatte.
Gehäusematerial: Sphäroguss.
Medium: Starke Säure, starkes Alkali, Futter.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: Wasser, Gas, Futter.

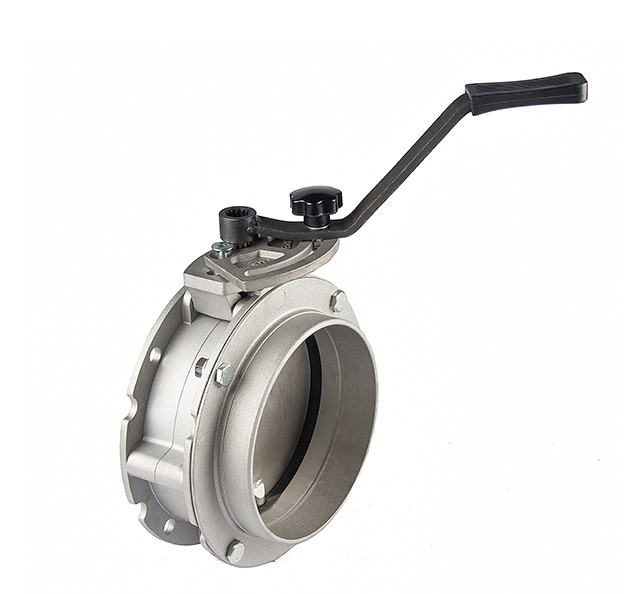

Pulverabsperrklappen

Spezifikationen

Nenngröße: DN50~DN350.
Betriebstyp: Neumatischer Antrieb, elektrischer Antrieb, manueller Antrieb, mechanischer Antrieb.
Druckfestigkeit: PN0,1.
Material: EPDM, NBR, VITON.
Temperatur: -15~85°C.
Material: SS304, SS316.
Material: WCB.
Mittel: Polvo, Forraje, Cemento.
Anschlussarten: PN10/PN16, ANSI150, DIN16, JIS10K/16K.
Anwendungen: Caucho, Paper Fabricación, Farmacéutica.

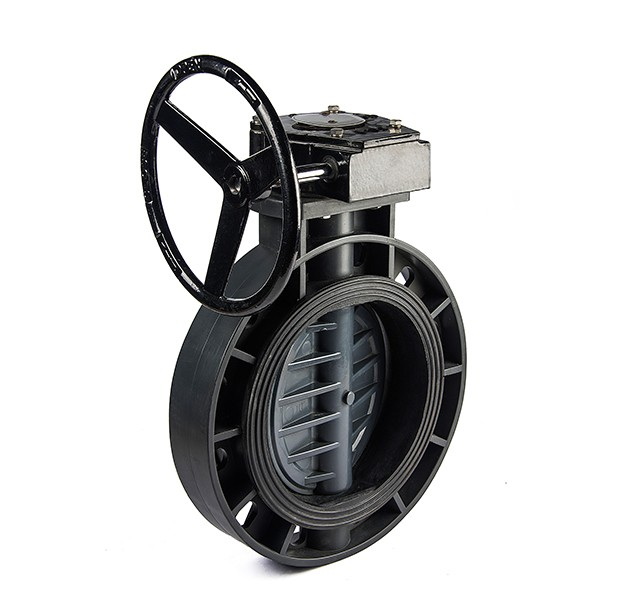

Absperrklappe aus UPVC-Kunststoff

Spezifikationen

Nenngröße: DN50~DN200.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: PN0,6 / PN1,0
Dichtungsmaterial: PTFE, EPDM.
Arbeitstemperatur: -15 ~ 85 °C
Scheiben-/Körpermaterial: UPVC, CPV, PPG, FRPP, PPH, PP, PPR, ABS.
Medium: Trinkwasser, Abwasser, hochreines Wasser.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: Chemische Industrie, Landwirtschaft, Pharmazie, Umweltschutz.

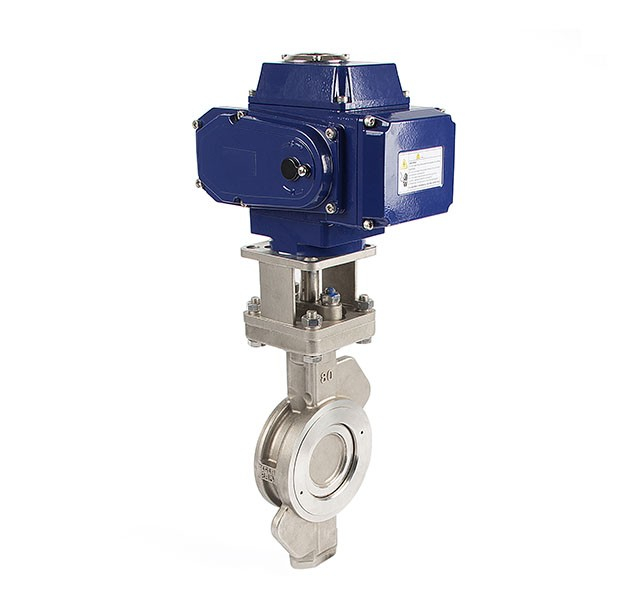

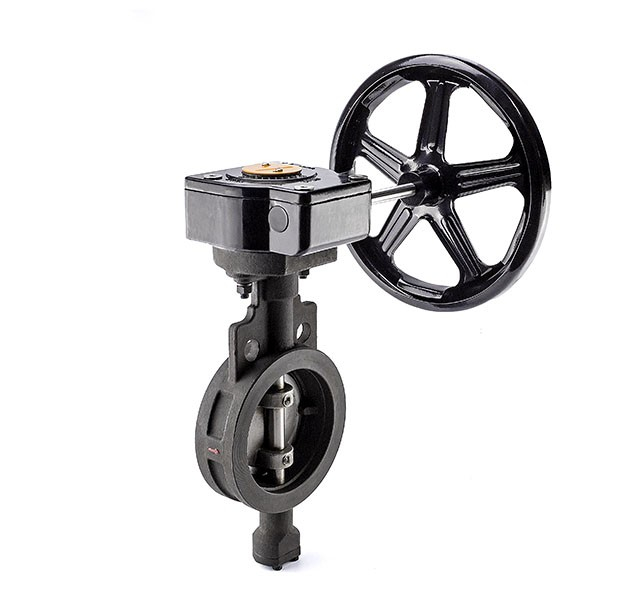

Exzentrisches Absperrklappenventil mit harter Dichtung

Spezifikationen

Nenngröße: DN50~DN250.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: 0,6–4,0 MPa
Arbeitstemperatur: (WCB: -15–85 °C) (Edelstahl: 40–600 °C)
Scheiben-/Körpermaterial: WCB, SS304, SS316.
Medium: Wasser, Abwasser, Öl, Säurekorrosion usw.
Verbindungsstandard: GB/T9115.1-2000, GB/T9115.2-2000, ASME B16.5, ASME B16.47.
Anwendung: Lebensmittel, Medizin, chemische Industrie, Kraftwerk, Stahlwerk, industrieller Umweltschutz.

Hochleistungs-Absperrklappe

Spezifikationen

Nenngröße: DN50~DN350.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: 1,6–6,3 MPa
Arbeitstemperatur: -19–425 °C
Dichtungsmaterial: RTFE
Scheibenmaterial: SS304, SS316, SS316L.
Gehäusematerial: WCB, rostfreier Stahl.
Medium: Starke Säure, starkes Alkali, starkes Oxidationsmittel.
Verbindungsstandard: JB/T79.1, JB/T79.2, HG20615, ASME B16.5, ASME B16.47.
Anwendung: Lithiumbatterie, Entsalzung, Kohlechemie, chemische Industrie, Gummi, Papierherstellung, Pharmazie.

Brandschutz-Absperrklappe

Spezifikationen

Nenngröße: DN50–DN300.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Arbeitsdruck: 1,0 MPa, 1,6 MPa, 2,5 MPa.
Arbeitstemperatur: -10–80 °C.
Dichtungsmaterial: PTFE, EPDM.
Scheibenmaterial: EPDM, PTFE.
Gehäusematerial: Sphäroguss, Stahlguss.
Medium: Wasser, Öl, Gas.
Anschlussstandard: PN10/PN16, ANSI150, DIN16, JIS10K/16K
Anwendung: Wasserableitung, Gebäudebrand.

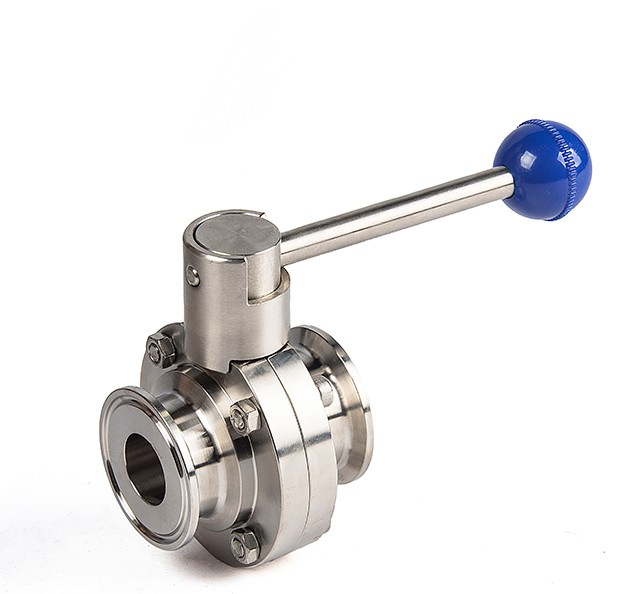

Sanitär-Absperrklappe

Spezifikationen

Nenngröße: DN15–DN150.
Betätigungstyp: pneumatischer Antrieb, elektrischer Antrieb, manueller Handhebel, Schneckengetriebe.
Verbindungsmodus: Schweißen, Buchse, Gewinde, Klemme, Wafer.
Arbeitsdruck: 0,6 MPa, 1,0 MPa, 1,6 MPa.
Arbeitstemperatur: 10–100 °C.
Dichtungsmaterial: PTFE, EPDM, NBR.
Scheiben-/Körpermaterial: SUS304, SUS316L.
Medium: Wasser, Öl, Gas.
Anschlussstandard: ISO, DIN, IDF, SMS, 3A.
Anwendung​: Lebensmittel, Getränke, Apotheke, Milch, Bier, Feinchemikalien.
