كيف يعمل صمام الكرة

وجهات النظر: 0     المؤلف: محرر الموقع النشر الوقت: 2025-06-07 الأصل: موقع

كيف يعمل صمام الكرة

مقدمة

تعد صمامات الكرة واحدة من أكثر الصمامات استخدامًا في أنظمة الأنابيب الصناعية والتجارية والسكنية. يسمح تصميمها البسيط والفعال بالتحكم في التدفق الموثوق مع الحد الأدنى من التسرب. إذا كنت مهندسًا أو عامل صيانة أو مشتريًا ، فإن معرفة كيفية عمل صمام الكرة مهم. تساعدك هذه المعرفة على اختيار الصمام المناسب لاحتياجاتك.

في هذه المقالة ، سنشرح كيف تعمل صمامات الكرة. سنقوم بتغطية أنواعهم وفوائدها والاستخدامات الشائعة. هذا سوف يساعدك على اتخاذ خيارات مستنيرة.

ما هو صمام الكرة؟

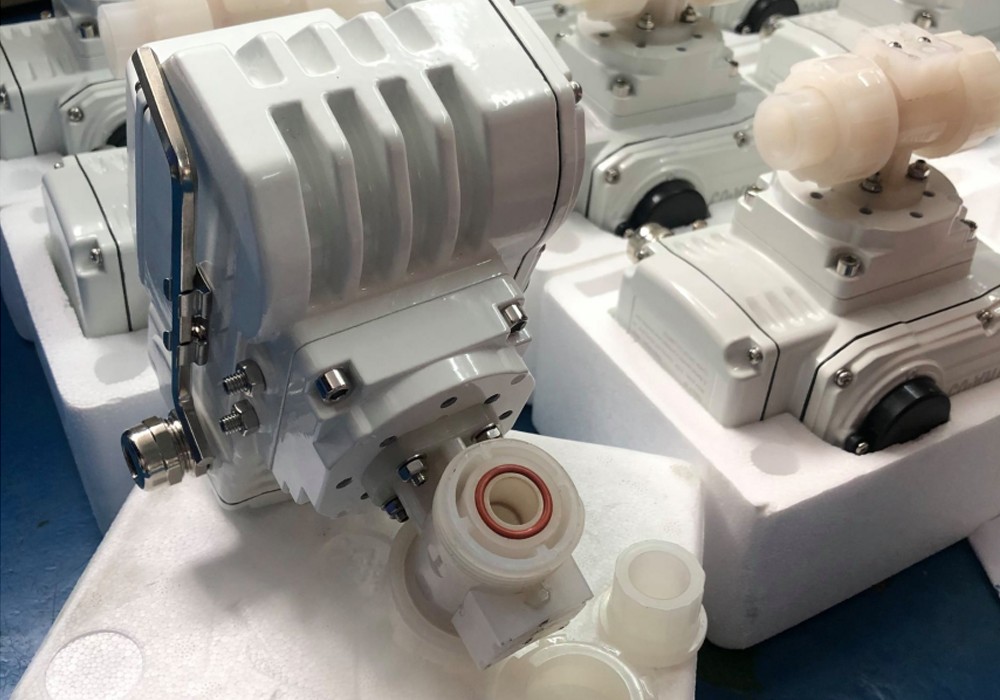

كيف يعمل صمام الكرة 5

يعمل صمام الكرة عن طريق تدوير كرة كروية داخلها. تدور هذه الكرة بدوره ربع للسيطرة على تدفق السائل في نظام الأنابيب. يستخدم كرة مجوفة مثقبة للتحكم في تدفق السوائل أو الغازات في خط أنابيب.

يفتح الصمام ويسمح بالتدفق من خلال السائل عندما يتماشى ثقب الكرة مع مسار التدفق. عندما يدير مقبض الصمام أو المحرك الكرة 90 درجة ، يكون الثقب عموديًا على مسار التدفق. هذا يمنع التدفق تماما.

يوفر هذا التصميم طريقة سريعة وسهلة لبدء أو إيقاف تدفق السوائل.

كيف يعمل صمام الكرة؟

مبدأ العمل الأساسي

  • • الحالة المفتوحة: تتميز الكرة الداخلية للصمام بفتحة حفر (تجويف) من خلالها. عندما تقلب المقبض لمحاذاة الفتحة مع خط الأنابيب ، يتدفق السوائل بحرية.

  • •  الموضع المغلق: تدوير المقبض 90 درجة يدير الكرة بحيث يمنع الجانبي الصلب مسار التدفق ، ويوقف السائل تمامًا.

  • تضمن أسطح ختم الصمام الإغلاق الضيق ومنع التسرب عند الإغلاق.

المكونات الرئيسية:

  • •  الكرة: المكون الكروي مع ثقب من خلال مركزه.

  • •  جسم الصمام: القشرة الخارجية التي تحمل الكرة وأجزاء أخرى.

  • •  المقاعد: عادة ما تكون مصنوعة من مواد ناعمة (مثل PTFE) ، وهي تخلق ختمًا ضيقًا بين الكرة وجسم الصمام.

  • •  STEM: يربط الكرة بالمقبض أو المشغل للتناوب.

  • •  مقبض/مشغل: الرافعة الخارجية أو الجهاز الآلي المستخدم لتدوير الكرة.

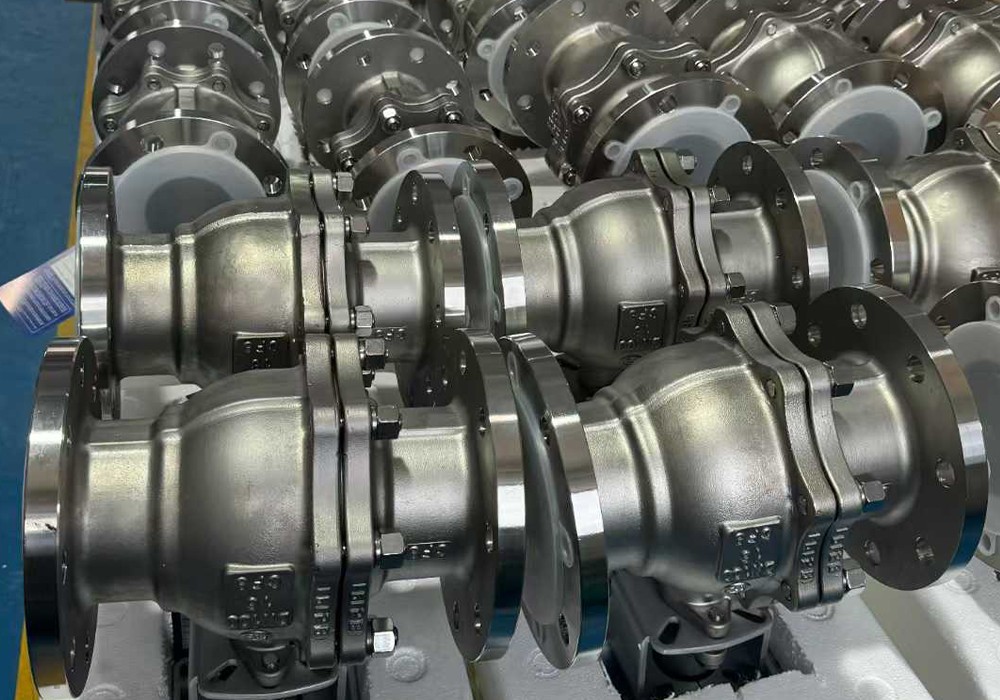

  • كيف يعمل صمام الكرة 4

خطوات العملية:

•  قم بتدوير مقبض الصمام بمقدار 90 درجة لنقل الصمام بين مواقعه المفتوحة والمغلقة بالكامل.

•  عند فتحه ، يمر السائل مباشرة عبر المجال الفارغ.

•  عند الإغلاق ، تتدفق الكرة تمامًا ، مما يضمن عدم وجود تسرب.

أنواع صمامات الكرة على أساس التصميم

تصميم المهندسين عدة أنواع من صمامات الكرة لتناسب الاحتياجات الصناعية المختلفة.

  • •  صمام الكرة العائم: الكرة ليست ثابتة ولكن 'تعويم ' بين مقعدين ، ختم أكثر إحكاما تحت الضغط. في هذا التصميم ، يغلق الصمام عن طريق السماح للكرة بالتحول قليلاً ، بالضغط على المقعد لتعزيز الختم. يستخدم المصنعون عادةً هذا النوع للصمامات الأصغر إلى المتوسطة الحجم التي تعمل تحت ضغوط معتدلة.

  • •  صمام كرة Trunnion: تم إصلاح الكرة مع عمود (trunnion) لتقليل عزم الدوران والتعامل مع التدفقات ذات الضغط العالي. يدعم trunnion الكرة من الأعلى والسفلي ، مما يحد من الحركة وتقليل التآكل. يفضل المهندسون هذا التصميم لتطبيقات القطر الكبيرة والضغط العالي.

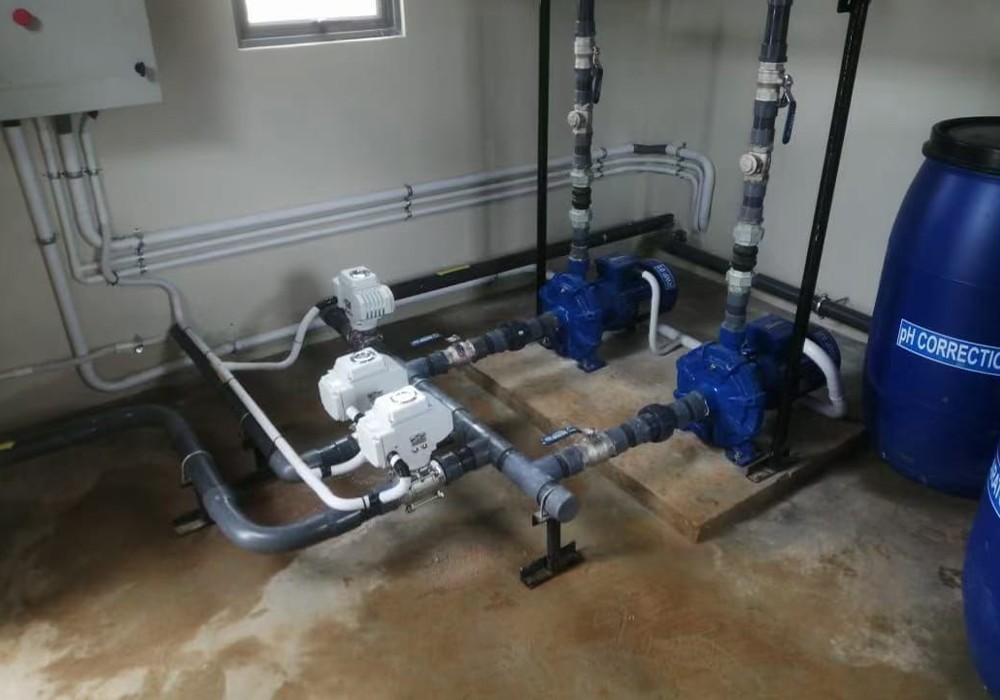

كيف يعمل صمام الكرة 3

  • •  المنفذ الكامل مقابل المنفذ المخفض: صمامات المنفذ الكاملة لها تجويف مساويًا لقطر الأنبوب ، مما يتيح التدفق الكامل مع الحد الأدنى من انخفاض الضغط. تحتوي صمامات المنافذ المنخفضة على تجويف أصغر من الأنبوب ، مما يسبب بعض تقييد التدفق ولكنه يسمح بتصميم المزيد من الصمامات المدمجة وتكلفة منخفضة.

  • •  صمامات الكرة متعددة الاتجاهات: تحتوي هذه الصمامات على مسارات تدفق متعددة (مثل الاتجاهات الثلاثية أو 4-Way) ويمكنها التدفق المباشر في اتجاهات مختلفة. غالبًا ما يستخدمها المهندسون في أنظمة الأنابيب المعقدة التي تتطلب تحويل التدفق أو الخلط.

مزايا صمامات الكرة

العديد من التطبيقات تفضل الصمامات بسبب العديد من المزايا الرئيسية:

  • •  التشغيل السريع: يتم فتح الصمام أو يغلق بالكامل بدور بسيط 90 درجة للمقبض. هذا يسمح بالتحكم السريع في التدفق أو إيقاف تشغيل النظام.

  • •  الختم الضيق: تخلق الكرة الكروية والمقاعد الناعمة ختمًا آمنًا يمنع التسريبات ، مما يضمن الإغلاق الموثوق به.

  • •  المتانة: مع وجود عدد أقل من الأجزاء المتحركة والبناء القوي ، عادة ما تكون صمامات الكرة تعيش في خدمة طويلة مع الحد الأدنى من الصيانة.

  • •  التنوع: صمامات الكرة متوافقة مع مجموعة واسعة من الوسائط ، بما في ذلك الماء والزيت والغاز والسوائل المسببة للتآكل والملل.

  • •  الحد الأدنى من انخفاض الضغط: تسمح صمامات كرة المنفذ الكاملة للسوائل بالتدفق مع الحد الأدنى من المقاومة ، مع الحفاظ على كفاءة النظام.

  • •  متطلبات عزم الدوران المنخفض: هذا يقلل من أحجام المشغل والجهد اليدوي.

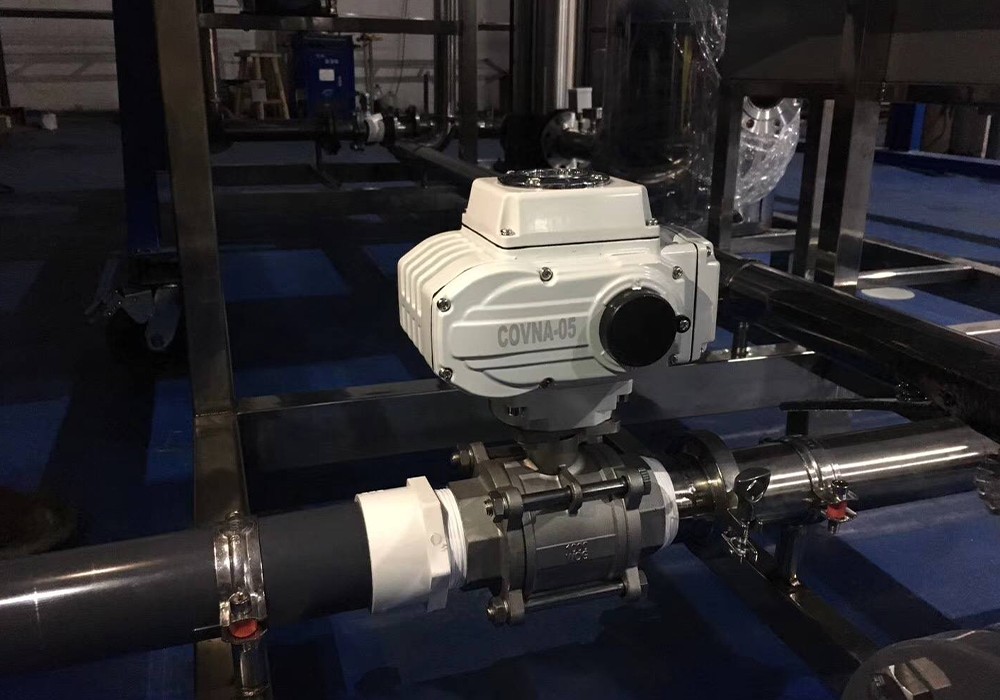

كيف يعمل صمام الكرة 2

التطبيقات الشائعة لصمامات الكرة

تُستخدم صمامات الكرة عبر الصناعات المتنوعة ، بما في ذلك على سبيل المثال لا الحصر:

  • •  النفط والغاز: يستخدم لإغلاق خطوط الأنابيب ، وعمليات التكرير ، والمنصات الخارجية. أنها تغلق جيدا تحت الضغط العالي وفي ظروف التآكل.

  • •  المعالجة الكيميائية: مقاومة للمواد الكيميائية العدوانية ، مثالية للتحكم في الوسائط الخطرة.

  • •  معالجة المياه والمياه العادمة: العزلة الفعالة والسيطرة على تدفق المياه في المصانع البلدية والصناعية.

  • •  أنظمة HVAC: السيطرة على المياه المبردة ودوائر التدفئة.

  • •  الطعام والمشروبات: نستخدم صمامات الكرة الصحية المصنوعة من مواد خاصة حيث النظافة والتنظيف السهل أمر بالغ الأهمية.

  • •  المستحضرات الصيدلانية: التحكم الدقيق للتدفق مع التصميمات الصحية التي تضمن عدم وجود تلوث.

نصائح التثبيت والصيانة

لضمان الأداء الأمثل وطول عمر صمام الكرة الخاص بك:

  • •  التثبيت الصحيح: تثبيت الصمامات في مواقع يمكن الوصول إليها للتشغيل والصيانة. تأكد من تطابق اتجاه التدفق في علامات الصمام إذا كان ذلك ممكنًا.

  • •  التحكم في عزم الدوران اليدوي أو المحرك لتجنب الإضرار بالمقاعد أو الجذعية.

  • •  التشغيل العادي: صمامات الدورات بشكل دوري لمنع الاستيلاء ، خاصة في تطبيقات الاستخدام النادرة.

  • •  تفقد L eaks عن طريق التحقق بانتظام التعبئة وسلامة المقعد ، واستبدال الأختام إذا اكتشفت التسرب.

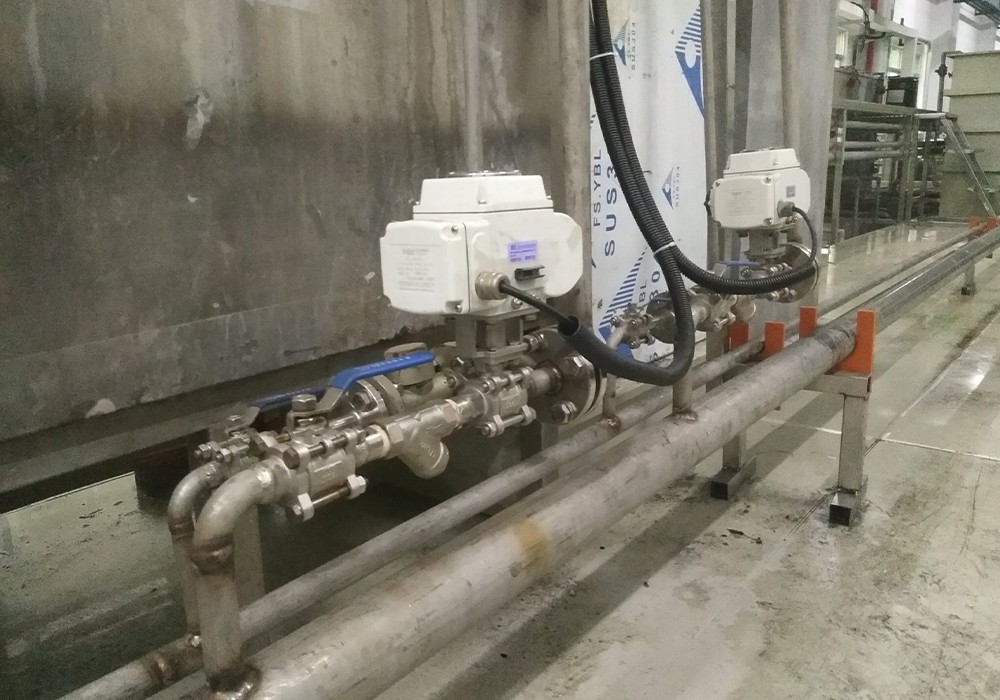

كيف يعمل صمام الكرة 1

  • •  التزييت: تستفيد بعض صمامات الكرة من التشحيم الجذعي للحفاظ على التشغيل السلس.

  • •  الحماية من الضرر الخارجي: تجنب التأثيرات أو الاهتزاز المفرط الذي يمكن أن يسبب أضرارًا داخلية.

مقارنة صمامات الكرة بأنواع الصمامات الأخرى

  • •  صمامات البوابة: عرض الاختناق ولكنها أبطأ في العمل ولديها المزيد من الأجزاء. صمامات الكرة أفضل للإغلاق السريع.

  • •  صمامات الفراشة: غالبًا ما تستخدم لأقطار أكبر ولكن توفر ختمًا أقل ضيقة مقارنة بصمامات الكرة.

  • •  صمامات الكرة الأرضية: توفير التحكم الدقيق في التدفق ولكن مع انخفاضات الضغط العالي وتشغيل أبطأ.

  • •  صمامات التوصيل: تشغيل ربع مماثل ولكن صمامات الكرة لديها عمومًا أداء ختم أفضل ومتانة.

كيفية اختيار صمام الكرة المناسبة لاحتياجاتك

عند اختيار صمام الكرة ، فكر في العوامل التالية بعناية:

  • •  توافق المواد: تأكد من أن جسم الصمام والمقاعد متوافقة مع نوع السائل ودرجة الحرارة والضغط. على سبيل المثال ، الفولاذ المقاوم للصدأ للسوائل المسببة للتآكل أو النحاس للمياه أو السبائك الخاصة للمواد الكيميائية العدوانية.

  • •  متطلبات الحجم والتدفق: تطابق حجم تجويف الصمام إلى قطر خط الأنابيب ومعدل التدفق المطلوب. صمامات المنفذ الكاملة تقلل من مقاومة التدفق.

  • •  تصنيفات الضغط ودرجة الحرارة: تحقق من أن الصمام يمكنه التعامل بأمان في ظروف التشغيل في نظامك.

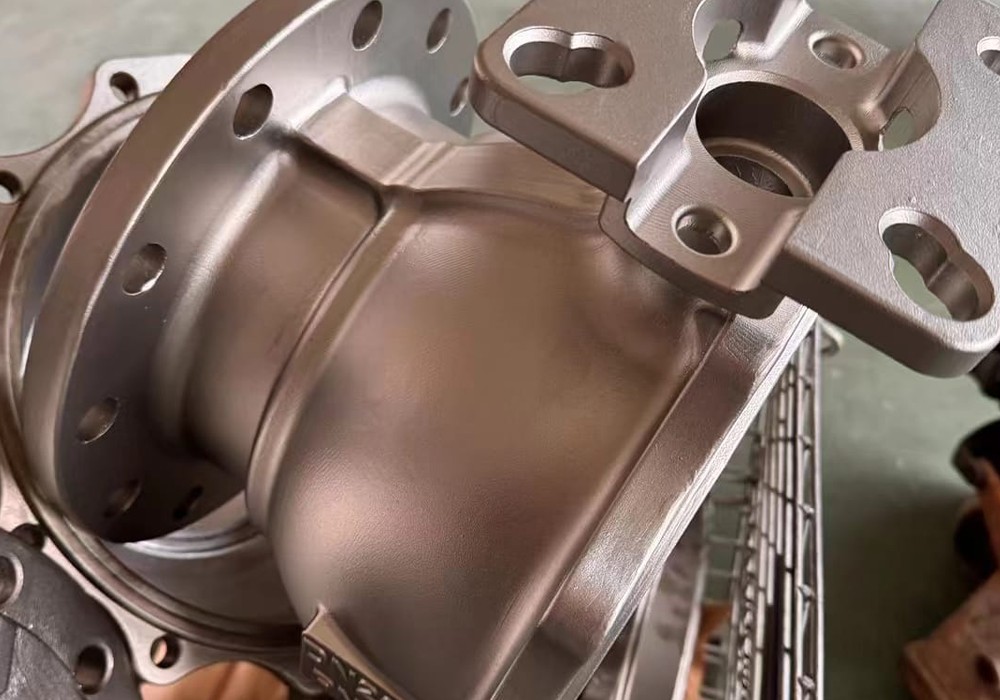

كيف يعمل صمام الكرة 6

  • •  أنواع الاتصال: اختر نهايات لحام الخيوط أو الحواف أو الملحومة أو المقبس وفقًا لتصميم نظام الأنابيب الخاص بك وراحة التثبيت.

  • •  وضع التشغيل: قرر بين تشغيل المقبض اليدوي أو المشغلات الآلية (الكهربائية ، الهوائية ، الهيدروليكية) بناءً على احتياجات التحكم في النظام.

  • •  تحقق من الصمامات التي تلبي API أو ANSI أو ISO أو غيرها من المعايير المهمة. هذا يضمن الجودة والامتثال.

الابتكارات والاتجاهات المستقبلية في تكنولوجيا صمام الكرة

مع التقدم السريع للأتمتة الصناعية والتصنيع الذكي ، تستمر تكنولوجيا صمام الكرة في التطور لتلبية متطلبات التطبيقات المعقدة بشكل متزايد. تتجه صمامات الكرة الحديثة نحو:

  • •  السيطرة الذكية

  • - يمكن استخدام المحركات الكهربائية أو الهوائية مع أجهزة الاستشعار.

  • - هذه الأنظمة تسمح بمراقبة عن بُعد.

  • - أنها تتيح تتبع في الوقت الحقيقي لحالة الصمام ، والتدفق ، والضغط. وهذا يتيح الإدارة الرقمية والتشغيل عن بعد في النباتات الحديثة.

  • •  يستخدم المصنعون مواد جديدة تقاوم التآكل وارتداء المقاعد والهيئات. تساعد هذه المواد على الصمامات تستمر لفترة أطول وتعمل بشكل أفضل في الظروف الصعبة. ويشمل ذلك المعالجة الكيميائية والبيئات الخارجية ومواقف درجة الحرارة والضغط العالية.

  • •  التصميمات الصديقة للبيئة وتوفير الطاقة: تقلل قنوات التدفق الداخلي المحسّن من انخفاض الضغط واستهلاك الطاقة مع تحسين أداء الختم والسلامة التشغيلية.

  • •  الحلول المعيارية والمخصصة: تقدم الشركات المصنعة تصميمات صمام الكرة المعيارية. •  يمكن للمصنعين تجميع أو تخصيص هذه الصمامات بسرعة لتناسب الاحتياجات الصناعية المختلفة. هذا النهج يقلل من أوقات التسليم ويزيد من Flexibilit

هذه الابتكارات تعمل على تحسين أداء الصمام. كما أنها تساعد العملاء على خفض تكاليف الصيانة. بالإضافة إلى ذلك ، فإنها تعزز سلامة النظام وموثوقيته.

نصائح عملية لشراء صمامات الكرة

بالنسبة لمديري المشتريات والمهندسين ، يعد اختيار صمام الكرة المناسب أمرًا ضروريًا لكفاءة النظام وسلامته. فيما يلي بعض النصائح العملية التي يجب مراعاتها عند شراء صمامات الكرة:

  • •  تأكيد المواصفات الفنية: تحقق بعناية من تصنيفات ضغط الصمام ، وحدود درجة الحرارة ، وتوافق الوسائط ، ومتطلبات التدفق لضمان تلبية الصمام في ظروف التشغيل الخاصة بك.

  • •  حدد الموردين المعتمدين: اختر الصمامات مع ISO أو API أو CE أو غيرها من الشهادات ذات الصلة لضمان جودة التصنيع والامتثال للمعايير الدولية.

  • •  إعطاء الأولوية لخدمة ما بعد البيع: اختر الشركات المصنعة الذين يقدمون دعمًا فنيًا موثوقًا به ، وتسليم سريع لقطع الغيار ، وخدمات الصيانة. هذا يساعد على تقليل خطر التوقف عن العمل.

  • •  النظر في بيئة التثبيت: اختر نوع الصمام الذي يناسب المساحة المتوفرة لموقعك. قرر ما إذا كانت العملية اليدوية أو الآلية تناسب أفضل احتياجات نظامك.

  • •  استفسر عن إمكانات التخصيص: إذا كان لمشروعك متطلبات خاصة ، فإن الشراكة مع الشركة المصنعة التي تقدم تصميمًا مخصصًا وتصنيعًا يضمن حلولًا مخصصة.

باتباع هذه الإرشادات ، يمكنك ضمان تشغيل مستقر طويل الأجل ، وتقليل مخاطر الفشل ، وزيادة عائدات الاستثمار الخاصة بك إلى الحد الأقصى.

لماذا تختار صمامات الكرة لدينا؟

نحن أعلى شركة تصنيع صمام الكرة. نحن نطبق الهندسة المتقدمة ومراقبة الجودة الصارمة. هذا يضمن أن صماماتنا تلبي المعايير الدولية. عرض منتجاتنا:

  • •  الآلات الدقيقة للتسامح الضيق وختم مثالي.

  • •  مواد عالية الجودة مقاومة للتآكل وارتداء.

  • •  مجموعة متنوعة من التصميمات لتلبية احتياجات الصناعة المتنوعة-من صمامات الكرة العائمة ذات الحجم الصغير إلى صمامات كرة trunnion الكبيرة.

  • •  خيارات التخصيص لتصنيفات الضغط والأحجام وأنواع الاتصال.

  • •  اختبار معتمد لضمان الأداء والسلامة ، بما في ذلك اختبار الضغط الهيدروستاتيكي والتحقق من معدل التسرب.

  • •  الاستجابة بعد-sales الدعم والتشاور الفني.

يثق العملاء في جميع أنحاء العالم في صماماتنا من أجل أدائهم الموثوقة وحياة الخدمة الطويلة في الصناعات الصعبة.

اتصل بنا اليوم لمناقشة متطلبات مشروعك واستلام مشورة الخبراء المصممة لتطبيقك.

خاتمة

إن فهم كيفية عمل صمام الكرة يساعدك على تقدير كفاءته وموثوقيته في التحكم في تدفق السوائل. مع آليتها البسيطة ، والختم القوي ، والتشغيل السريع ، لا غنى عن صمامات الكرة في أنظمة الأنابيب الحديثة.

يتطلب اختيار صمام الكرة الأيمن دراسة متأنية للتصميم والمواد وظروف التشغيل. عند إقرانها مع الشركة المصنعة ذات السمعة الطيبة ، فإنك تكسب صمامات توفر أداءً ممتازًا وراحة البال.

عندما تحتاج إلى صمامات كروية متينة وعالية الجودة مصنوعة بدقة ، ثق في خبرتنا ومجموعة المنتجات. دعنا نساعدك في العثور على حل الصمام المثالي لاحتياجاتك الصناعية.

التعليمات

Q1: هل يمكن استخدام صمامات الكرة لخنق؟

A1: صمامات الكرة تتحكم بشكل رئيسي في التدفق عن طريق الفتح أو الإغلاق بالكامل. يمكن أن يؤدي استخدامها مفتوحًا جزئيًا إلى إتلاف مقاعد الصمام وتسبب التآكل ، لذلك لا يوصي المصنعون بذلك.

س 2: ما هو الفرق بين صمامات كرة العائمة و trunnion؟

A2: تعتمد صمامات الكرة العائمة على الكرة تتحرك قليلاً لتغلق مقعد المصب ، وهي مناسبة للضغوط المنخفضة. تحتوي صمامات كرة Trunnion على مهاوي تدعم الكرة بشكل آمن. يتيح لهم هذا التصميم التعامل مع الضغوط الأعلى والأحجام الأكبر.

س 3: كيف يمكنني الحفاظ على صمام الكرة؟

A3: التفتيش المنتظم للتسريبات ، وركوب الدراجات في الصمام بشكل دوري ، واستبدال المقاعد البالية أو الأختام يمكن أن يطيل عمر الصمام. قد يكون تزييت الساق ضروريًا أيضًا للتشغيل السلس.

س 4: ما هي المواد التي تستخدم عادة في صمامات الكرة؟

A4: تشمل المواد الشائعة الفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، والنحاس ، و PVC ، والسبائك المتخصصة للبيئات المسببة للتآكل. غالبًا ما تستخدم مواد المقعد PTFE أو البوليمرات الأخرى للختم.
